Visio 2013标准流程图的制作

和大家介绍了Visio2013的基本操作后，今天咱们就动手绘制一个流程图，和我一起操作吧。

工具/原料

Visio 2013

1.绘制流程图的基本规则

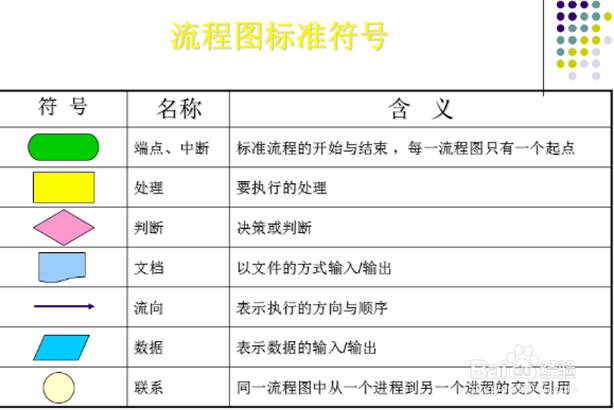

1、在开始绘制流程图之前，我们有必要了解绘制的一些规则。首先来和我一起看看流程图中各种腿发滏呸符号的含义，在左侧形状一栏里，“基本流程图形状”包含了我们绘制流程图的各种基本图形，“椭圆形惯墀眚篪”是标准流程的开始或结束，每一个流程图一般只有一个起点或一个终点。“矩形”的文字说明是流程，意思是要执行的操作，怎么处理。“菱形”是判定，这个比较直观，一般就是“是”或者“否”、“通过”或者“不通过”类似这样的判断。在平行四边形里可注明数据名、来源或者其他的文字说明。还有最重要的一个，就是前面我们说的连接线了，它表示执行的方向和顺序。

2.标准流程图的创建

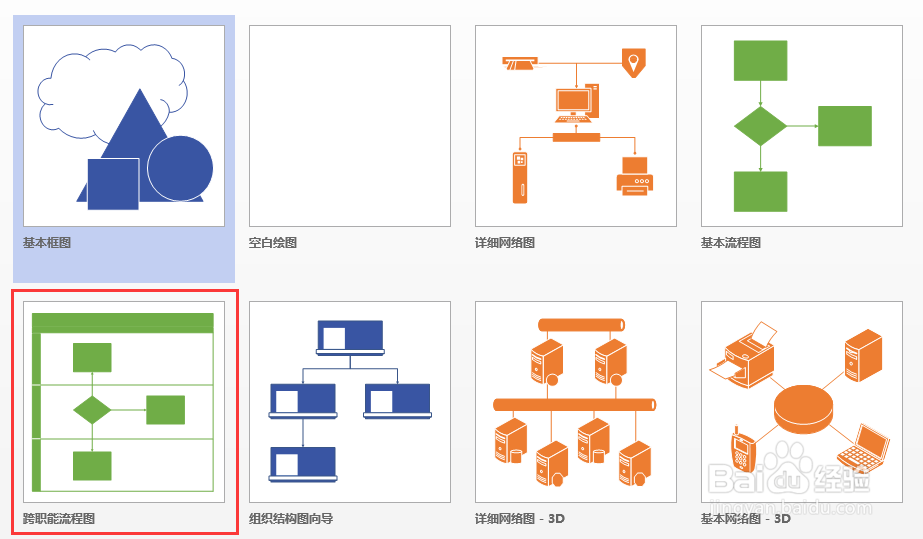

1、首先创建一个Visio 2013的文件，模板类型选择“跨职能流程图”，在弹出的【流程图】对话框中，有水平和垂直两个方向，我们选择垂直，单击确定。

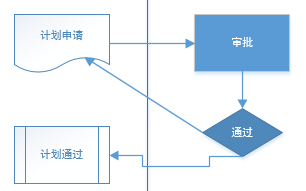

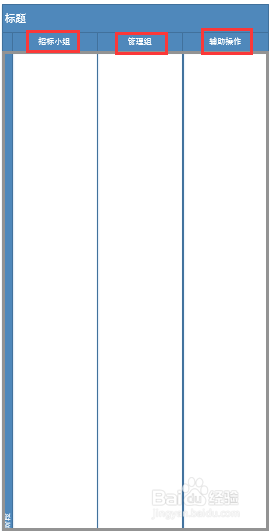

3、接下来就正式开始绘制流程图了，把相应“基本流程图形状”模具中的“文档”与"子流程"形状，拖到“招标小组”形状范围内，并输入相关文字，使用相同的方法，再添加管理组的“流程”和"判定"形状，输入文字，接着选择开始选项工具里的连接线，为图形绘制连接线，如果不想要直角连接，可以右键单击，选择直线连接。

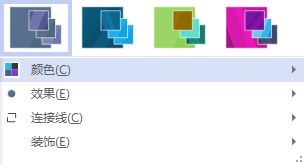

2、除了当前的颜色，我们还可以到主题右侧的“变体”栏更详细的设置。打开变体栏的下拉三角，出现了颜色、效果、连接线、装饰四个选项，现在对这个变体选项你有没有很眼熟呢？没错，在我们为ppt设计主题的时候，也是运用了变体里的颜色、效果等内容，运用到Visio里面也是一样的操作。
