CAD布局画图激活视口后如何锁定

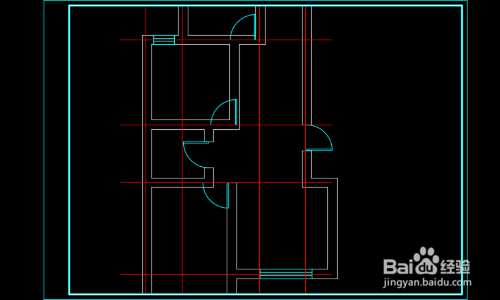

1、通过命令进行锁视口，下图为已经绘制好的图纸和开过视口并调整好可见图纸区域的实例。

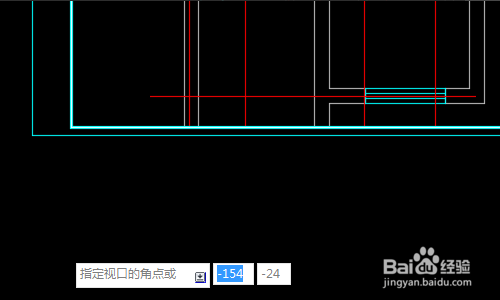

2、通过命令mv观察命令提示区域，提示输入L为锁定。

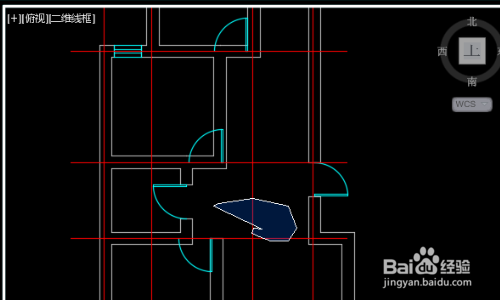

3、通过输入L空格进行下一步，提示中选择开关。

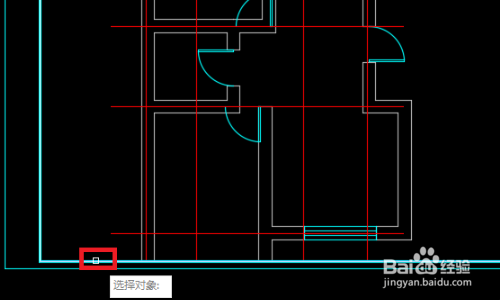

4、输入ON进行锁定视口，这时提示选择视口，只需要在开视口的线条上进行点击一下即可+空格确定。

5、锁定视口后，通过双击视口内进入可编辑状态，来回拖动调整图纸显示范围是不可拖动状态。

6、具体步骤总结如下：1、通过命令进行锁视口，下图为但诌诎箬已经绘制好的图纸和开过视口并调整好可见图纸区域的实例。2、通过命令mv观察命令提示区域，提示输入L为锁定。3、通过输入L空格进行下一步，提示中选择开关。4、输入ON进行锁定视口，这时提示选择视口，只需要在开视口的线条上进行点击一下即可+空格确定。5、锁定视口后，通过双击视口内进入可编辑状态，来回拖动调整图纸显示范围是不可拖动状态。
