cad中怎么画直线箭头和弯曲箭头

1、首先打开cad，因为画的是直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示<正交 开>

2、然后我们输入“pl”命令，回车，在cad中确定起点，然后再确定下一点，即线段的端点（这一步其实就是话箭头的直线部分，cad直接话直线段即可）

3、画完直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示

4、然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“Enter”键就完成直线箭头的绘制

1、弯曲箭头的绘制，这里不用开“正交”命令，直接输入“pl”命令，回车，在cad中确定起点，这时不能急着定第二个点，因为我们画弯曲箭头，所以在下方的“指定下一点”,我们要选择"A”

2、紧接上一步，输入a，回车，然后指定圆弧的下一点，确定圆弧点后，看到下方命令栏中，我们要选择"w"

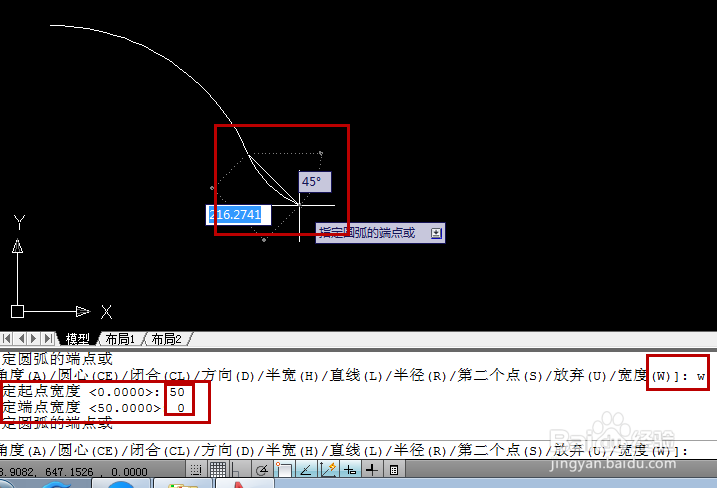

3、紧接上一步，输入w，回车，然后指定两个端点的宽度，输入“50”，回车，再输入“0”，回车即可，如图所示，最后用鼠标确定箭头的端点，点“Enter”键确定

4、这样弯曲箭头就绘制好了

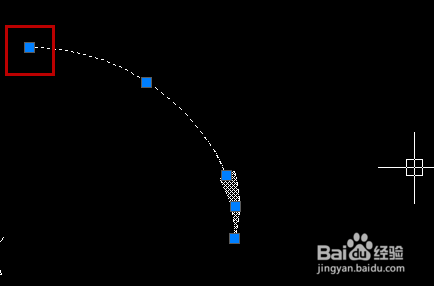

1、这里小编就以弯曲箭头的修改为例，选择我们绘制好的弯曲箭头，选中后会有蓝色正方形，这里以最上面一个为例，

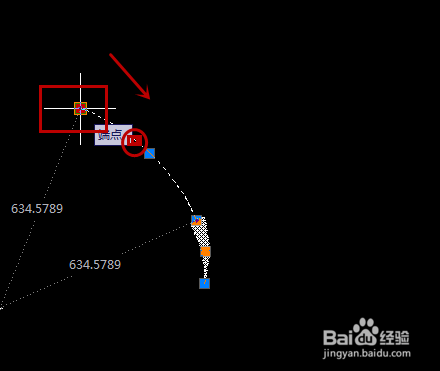

2、用鼠标选中并一直按住鼠标，这时蓝色框框会变成红色，一直按住鼠标并拖动到我们要动动的位置，如图所示红色绘制

3、放开鼠标已经修改成功了
