水文遥测终端RTU参数配置

1、一、通用设置

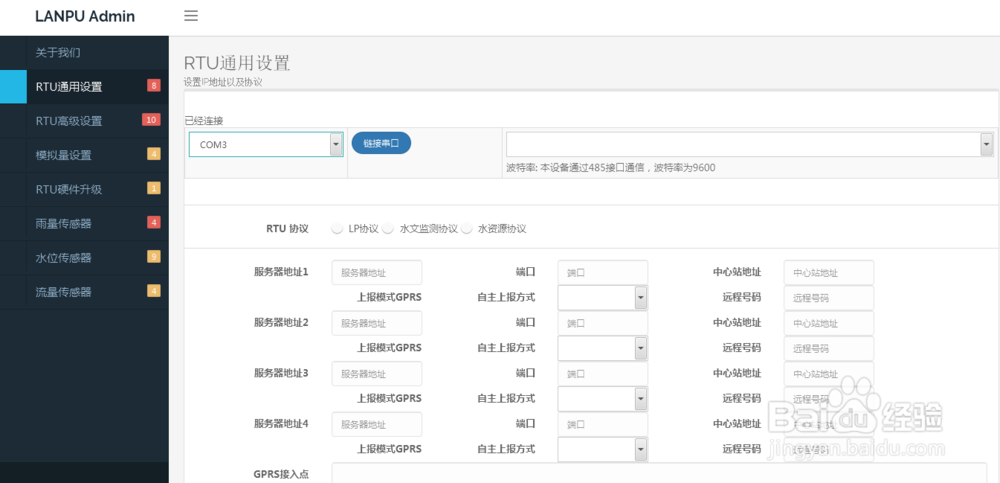

   ●读出参数：点击此按钮，可读出RTU设备内的参数设置，包括网络参数与设备参数。

   ●写入参数：将参数设置正确后，点击此按钮可将新的参数写入RTU设备。

   ●RTU协议：选择水文监测协议、水资源监测协议或自定义协议，用户可以根据需要选择相应的协议上报数据。

   ●在GPRS传输模式下，写入中心通讯服务器的软件地址与服务器电脑在外网的IP，当有多个中心时，要顺序填入。

   ●GPRS接入点：在使用公网专线组网GPRS传输方式时，填入“cmnet”；使用移动ＶＰＮ专网组网GPRS传输方式时，填入VPN专网的接入点名称。

2、二、高级设置

   ●供电模式：RTU 在低功耗模式下，平时处于休眠状态，当有数据上报时被唤醒，仅适用于自报工作状态和自报确认工作状态。

   ● 上传数据格式：选择 ASC Ⅱ字符编码或 HEX/BCD 编码帧结侵娃构，报文应采用同一种编码结构，不得交叉使用。

   ●RTU采样时间间隔，RTU扫描各个输入输出端口的时间间隔，单位分钟。

   ●加报报时间间隔，是指每次整点上报后每隔多长时间进行一次加报，取值范围：5，10，15，20 ，30，缺省值：5，单位：分钟单位分钟。

   ●定时报时间间隔，设置 RTU 间隔几个小时上报雨量和水位的参数，取值范围：1、2 、3、6、8、12、24，缺省值：1，单位：小时单位小时。

   ●保存记录时间间隔，是指按设置的时间间隔存储雨量和水位数据，单位分钟。

   ● 工作模式：包括自报工作状态、查询应答工作模式和调试维修模式。

   A. 自报工作状态

   1 ） 事件触发（被测要素值发生一定变化）时，遥测站主动发送数据；

   2 ） 定时触发时，遥测站应按规定的时间主动上报发送数据；

   3 ） 自报工作优先级依次为：告警自报，要素值变化自报，特定条件自报，定时自报。

   4 ） 自报式又分为无确认自报和确认自报。无确认自报表示遥测站发出数据，中心站不做响应。确认自报表示遥测站发出数据，中心站需要发出“数据正确”确认响应或“数据出错”否认响应，查询应答工作制式

   B.  查询应答工作模式

   1 ） 中心站发出指令主要用于对遥测站进行数据查询、参数设置或设备控制；遥测站应响应指令发送所查询的数据或状态、设置参数或执行控制设备指令并返回执行结果；

   2 ） 中心站查询的方式有定时查询，顺序查询和随机查询（随机查询的优先级高于定时查询和顺序查询）

   C.  调试或维修模式：

   主要用于 RTU 外接水位、雨量、摄像头等设备的安装测试。 包括测试通信线路是否正常；验证遥测站采集传输的正确性，测试数据只做检查用，不存储。

   ●RTU时间设定可以通过下面两种方式获得：1、读取 RTU 时间：读取当前 RTU 时间。2、本地时间：读取电脑时间，时间设定后，点击“设置”保存到 RTU。

  ●地址：遥测站地址编码由 5 字节构成（ B5 ～ B1 ），其中 B5 为高位字节， B1为低位字节。

3、三、模拟量设置

     Lanpu-1802低功耗测控终端硬件配置支持 4 路 AI（模拟量）。每路模拟量都支持 2 种信号输入，通过设备内部拨码开关转换：电流型信号输入（4~20mA）、电压型信号输入（0~5V），其参数设置如下图所示：

   ●对外供电选择 ： VEXT1、VEXT2、取消对外供电。

   ●对外供电延时：对变送器供电一段时间后再采集数据，供电延时默认为 2 秒。

   ●采集时间 ：采集变送器的时间，默认为 3 秒。

   ●信号类型 ：根据实际情况选择电流型、电压型。

   ● 零 点：选择电流型时，零点设置为 4；选择电压型时，零点设置为 0。

   ●量程最大值 ：填入变送器量程的最大值。

   ●量程最小值 ：填入变送器量程的最小值。

   ●偏移量 1 、 偏移量 2 ：2 路偏移量可分别用来设置水位的投放深度；也可用于补偿模拟量的偏移。

   ●报警上限值 、 报警下限值 ：分别为报警上限值、报警下限值，报警值可设。雁块

4、四、RTU硬件升级

    用于RTU设备的系统升级，界面如下图所示：

  ●升级选择：可以选择升级Bootloader或应用程序APP。

  ●上传文件：选择工程所需的安装文件。改舍柱
