避雷器计数器动作测定仪的操作方法

1、当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8/20μs）的冲击电流。

因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

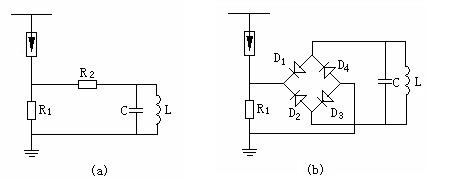

图1（b）表示记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。

1、输出电压：DC1600V±3%

2、间隔时间：≥30s

3、供电电源：DC12V / AC200V±10%  50Hz±2%

4、冲击电流：≥100A（8/20μs）

5、体积：380×250×180mm

6、重量：3kg

1、由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。

2、将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

1、将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。

将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。

合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始校验。

按下核验键，输出电压立即下降，此时可观察计数器的动作情况。

2、如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。

检验完毕后，立即关掉电源，待输出电压完全回零时，才能

拆除接线。

如按检验键，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
