CAD如何绘制二分之一和四分之一的椭圆弧

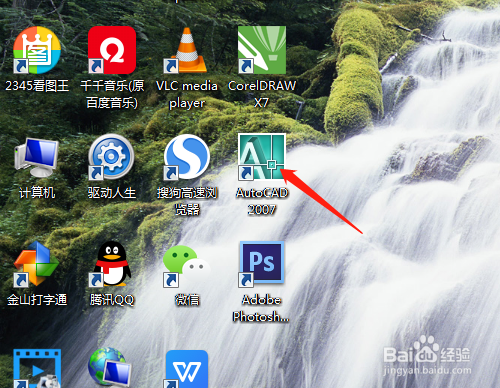

1、1.打开桌面上的AutoCAD 2007软件。

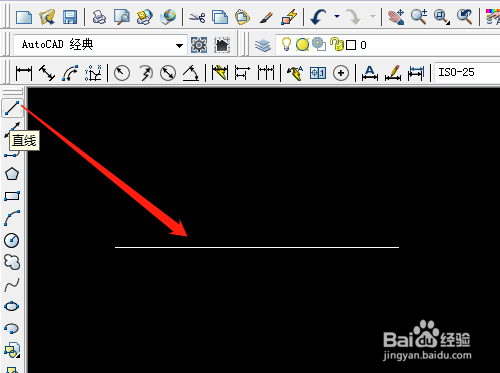

2、2.用直线工具，画出一条直线。

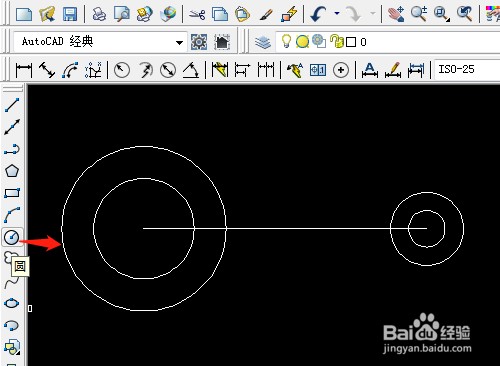

3、3.选圆工具按尺寸绘制4个大小不一的圆。

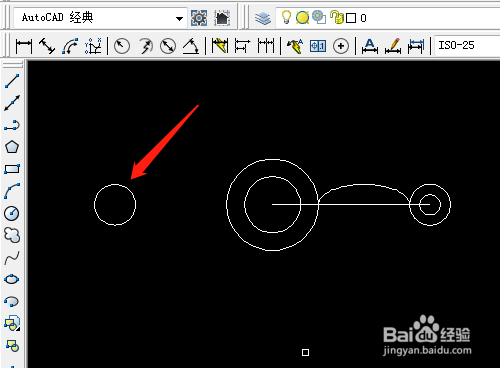

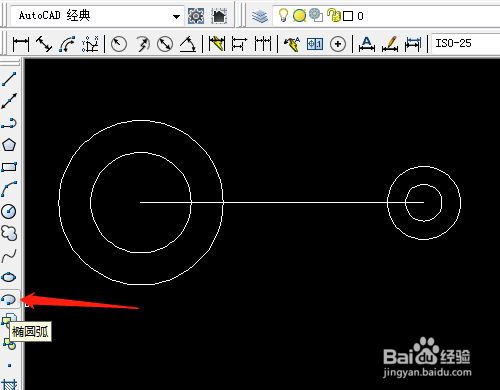

4、4.单击选绘图工具的椭圆弧工具。

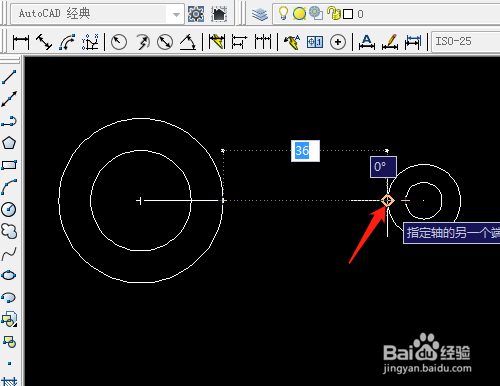

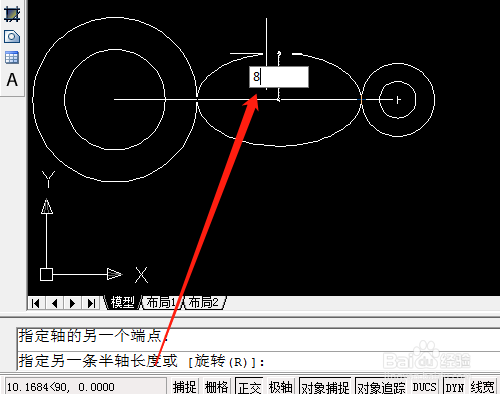

5、5.提示指定椭圆弧的端点单击圆的象限点，和另一个端点。输入半轴长度。

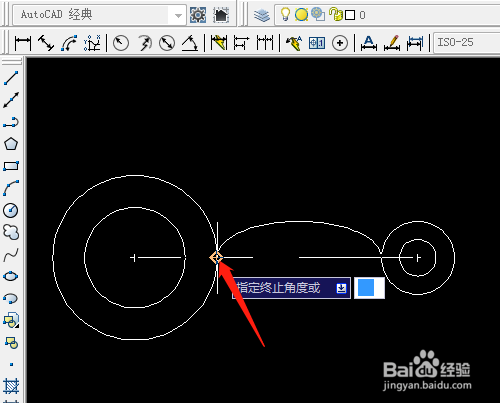

6、6.提示指定起始角度选圆的象限点，指定终止角度。

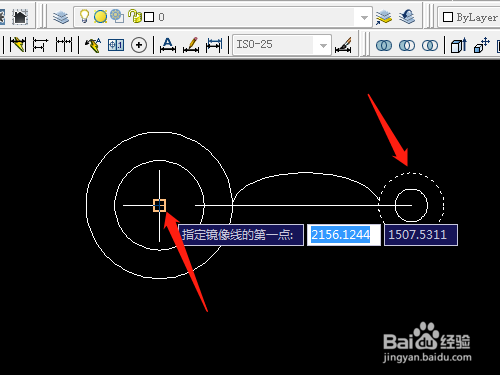

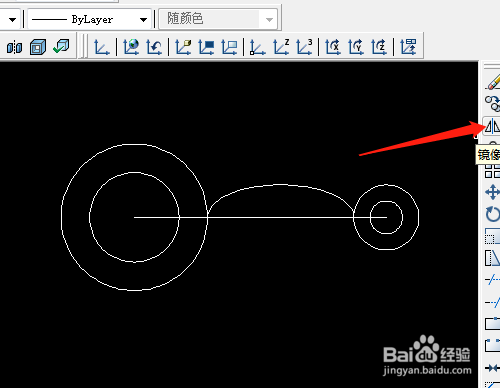

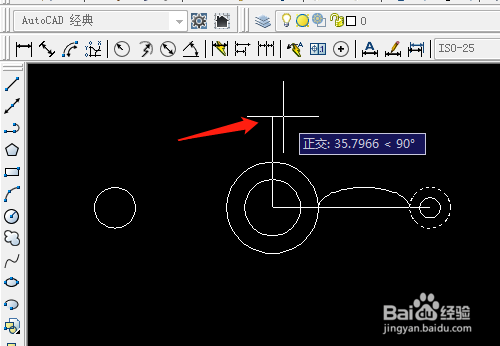

7、7.用镜像工具，镜像圆，轴是中间的端点和向上一个点。

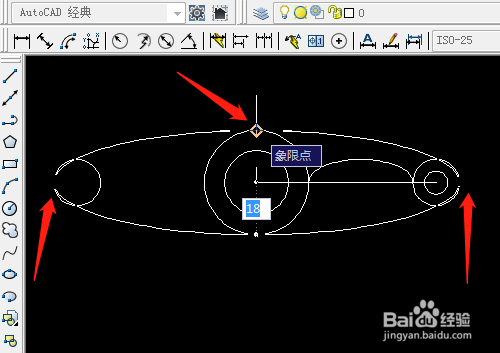

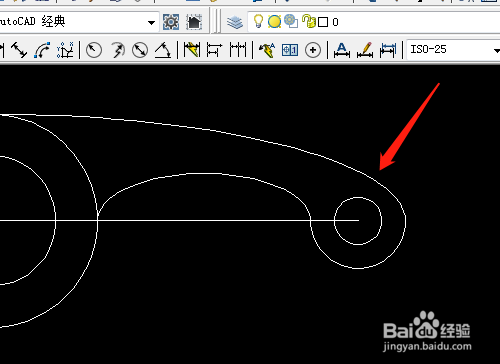

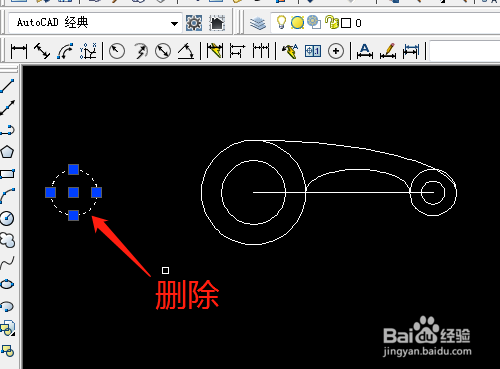

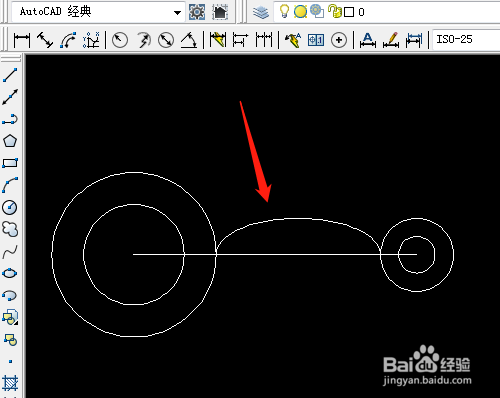

8、8.绘制出椭圆弧，起点、端点和半轴都是象限点，选定辅助圆删除，如图。

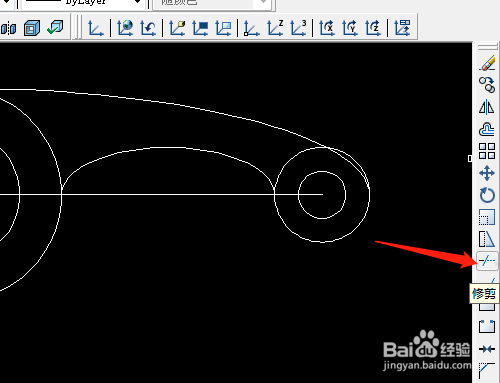

9、9.再用修剪工具修剪多余的线段，用标注工具进行尺寸标注。
