ireport初级教程之折线图的实现

1、折线图在很多场合都会用到，同时也有很多支持画折线图的软件。ireport中的实现方法如下：

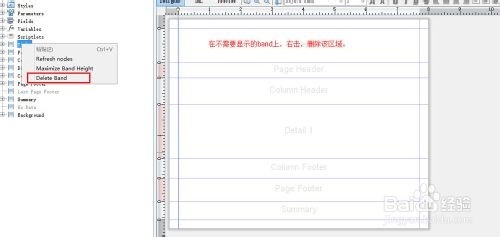

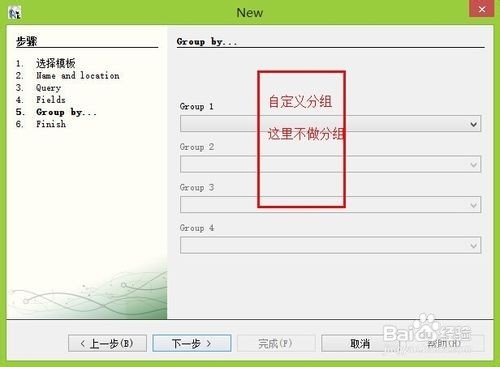

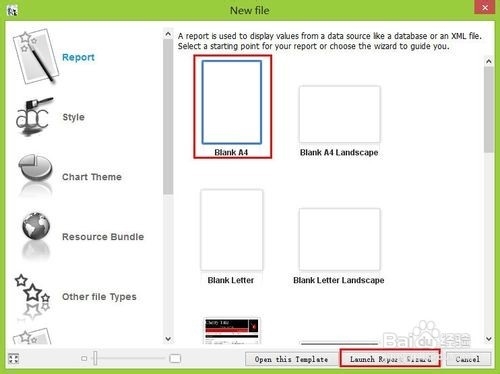

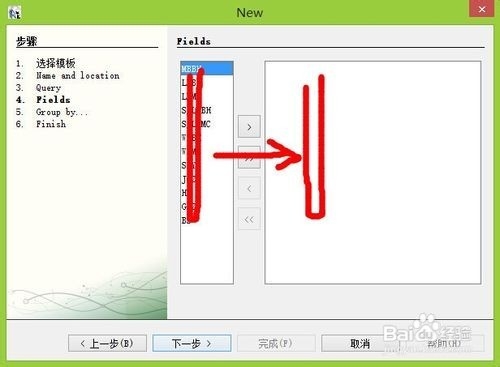

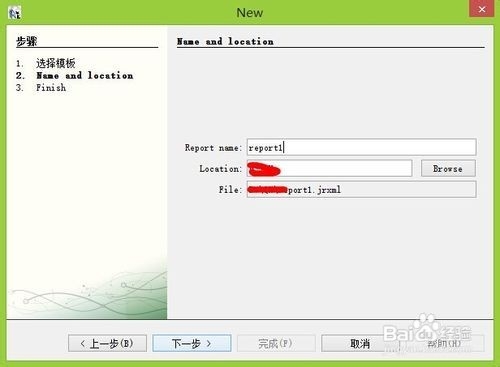

新建一张空报表，如图所示进行下一步操作。

2

3

4

5

6

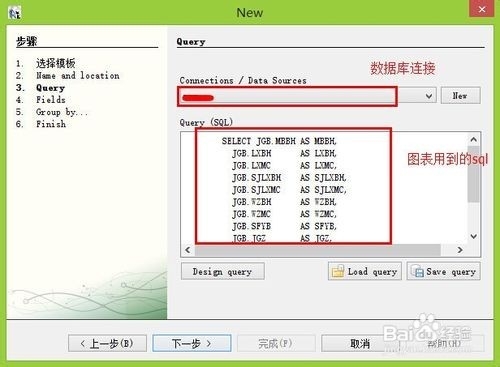

7、新建数据库及执行语句。

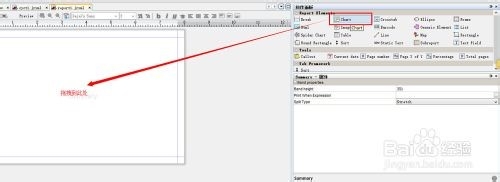

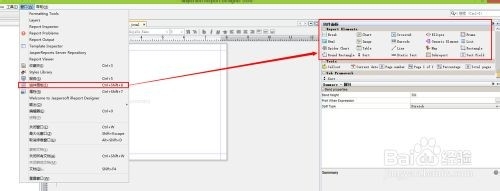

添加chart控件。在summary的区域拖拽一个chart控件。如果空间窗口没有打开，可以在窗口菜单下，找到组建面板。

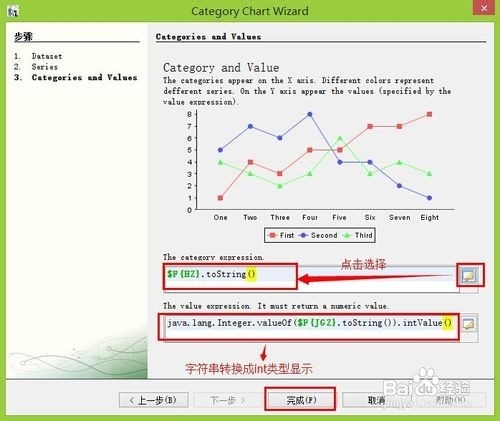

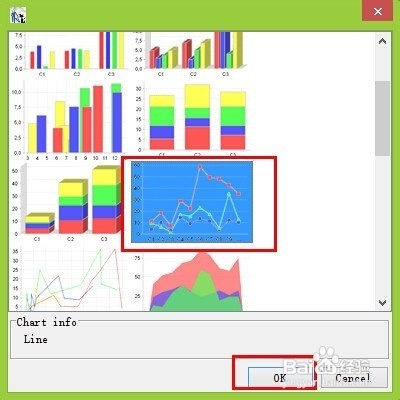

8、选择折线图。设置参数步骤如图所示：

9

10

11

12

13

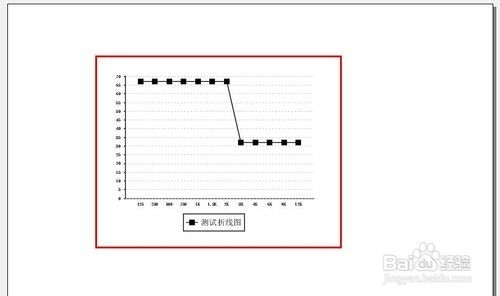

14、预览折线图。点击预览按钮。

15、设置折线图属性值。点击chart，可以看到窗口右侧的属性设置。可以设置自己需要的样式。

16、设置完成。预览自己的折线图。

17、同为比较常用的java报表生成工具，FineReport对折线图的解决方案和实现方法与ireport有所不同，具体实现思路和步骤如下，供ireport使用者借鉴。以下是FineReport中一类折线图的具体实现方法：

18、折线图监控工业控制

1. 问题描述

工业控制行业，污水处理的流程系统中，用折线图反映出一段时间内，进水流量、出水流量、气体流量、剩余污泥流量等指标的波动趋势。

用户查看图表时，对于某一时间的数据，鼠标移上去，能定位到这个时间点对应的各条折线上的数据，能随着鼠标上下移动，显示出来，如下图：

这样的图表效果我们可以使用折线图以及图表交互属性来实现。

19、2. 示例

2.1 准备数据

新建工作薄，添加内置数据集ds1，数据如下：

20、2.2 插入折线图

选择插入>悬浮元素>插入图表，弹出图表向导对话框，选择折线图。

点击确定，选中图表，选择图表属性表-数据，图表来源来自内置数据集，设置如下：

21、2.3 交互属性设置

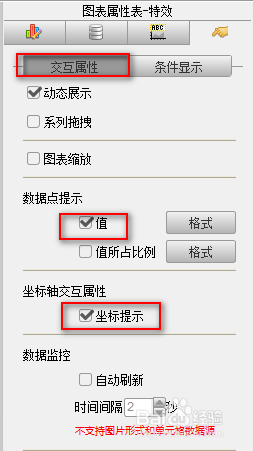

查看图表时，鼠标移到图表上能够有提示，这个可以通过图表交互来实现。选中折线图，点击图表属性表-特效>交互属性，设置数据点提示及坐标轴交互，如下图：

22、2.4 样式设置

最后我们可以给图表设置样式，使得图表更加专业。

点击图表属性表-样式>区域>绘图区，勾选掉网格线属性下的横向，将横向网格线的线型设为无；

分类轴是日期时间，可以分类轴的数字改为时间类型，并设置格式为hh:mm；
