如何选择桥梁结构健康在线监测设备

本经验通过桥梁结构各监测内容从传感器精度、量程、灵敏度、精度以及工作环境等因素，详细介绍了桥梁自动化监测系统所应用到的传感器设备，希望本经验能够帮助到一些同行朋友！

工具/原料

安锐测控Aiterich

Aiterich1.3.1

静力水准仪

动力水准仪

倾角传感器

测斜仪

其他结构监测传感器

桥梁监测系统组成

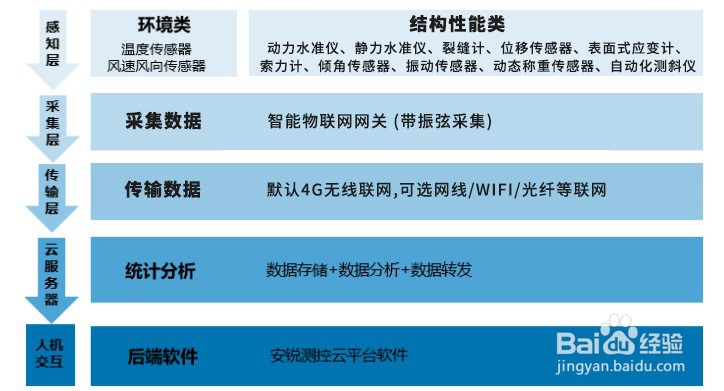

1、桥梁健康监测系统主要由感知层、采集层、传输层、云服务器和人机交互几部分组成。在桥梁各关键部位安装各类传感器后，将数据接入到采集设备，采集设备初步运算后通过4G无线网络将数据输出到散普颂孙云服务器；云服务器将数据进行分析处理后下发到后端。 

2、感知层：感知层主要是通过在桥梁内布设测沉降、倾斜、位移、受力、周边环境等类型的传感器，实现对影响桥梁结构安全和健康的关键数据进行实时测量。

3、采集层：采集层采用4G智能采集网关，实现对各类传感器的数据采集、并将数据进行初步计算后通过4G无线网或有线网络将数据输出到云服务器。

4、云服务器：云端集成了物联网和云计算技术。将各类传感器数据进行计算分析后分类存储，并将处理过的数据下发到各个人机交互界面。

5、后端处理器：监测云平台对桥梁的各个传感器数据进行统计分析，得到各项特征参数发展规律及其变化趋势，下发到终端并以数据和图表形式在用户端展现，实现对桥梁各测点数据的归档、查询、存储和管理等功能。

桥梁监测内容

1、在桥梁结构健康监测项目中，监测内容主要是针对桥梁的应力、应变、温度、沉降、位移、荷芙囹买乐载、倾斜等物理量的监测，可用于这类监测项目的传感器和设备种类繁多、型号各异，而且不断有新的更加可靠、精确和便宜的传感器被开发出来，因此在进行传感器设备选型时要重点考虑量程、灵敏度、精度以及工作环境等因素。

桥梁监测设备

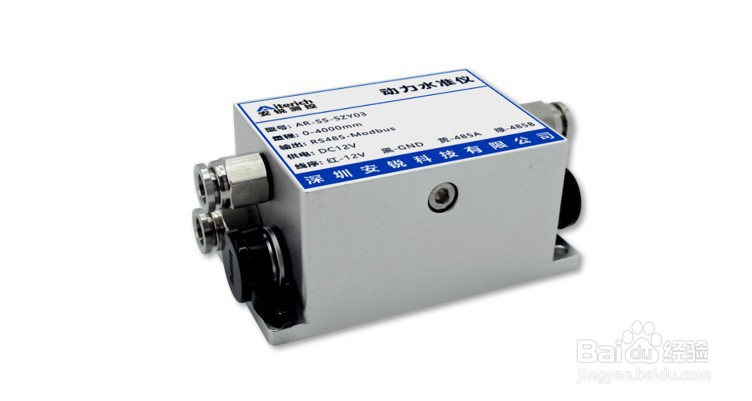

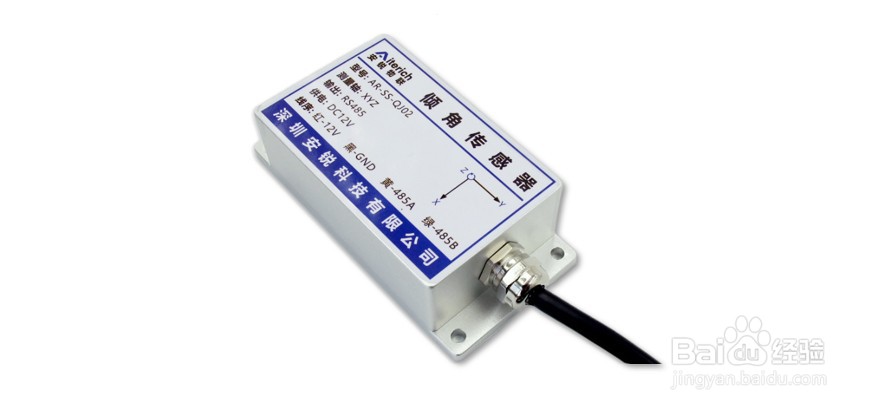

1、变形监测：桥梁工程筐毙险裆变形监测的主要内容有桥墩的沉降监测、桥面挠度监测、主梁水平位移监测以及倾斜监测，可以利用动力水准仪、静力水准仪、倾角传感器、位移传感器等自动化监测设备对桥梁工程进行实时监测。

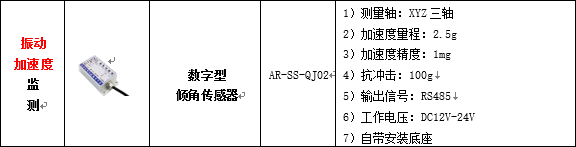

2、振动监测：桥梁振动监测是桥梁监测监测的重要内容，监测桥梁振动频率，对桥梁的安全健康有着重要的意义，可以利用振动传感器对桥梁振动频率进行实时监测。

3、荷载监测：动态称重传感器通过对桥梁进行荷载监测，可以检测桥梁的结构特性，在此基础上对桥梁的性能做出评价。

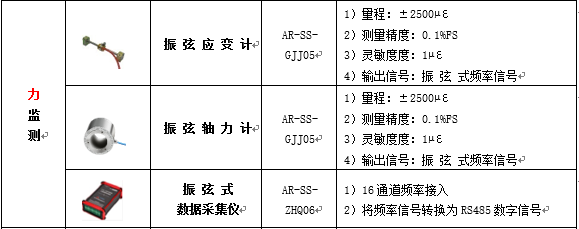

4、应力应变监测：应力（应变）监测是反映桥梁结爿瑰鲚母构在荷载作用下构件局部受力与破坏状况的关键指标，通过应变计对关键细癌赜清受力截面进行实时监测，不仅能直接了解各测点的应力状态，从而为桥梁的承载能力、营运状态和耐久能力提供依据，还能通过控制点上应力状态的变异来判断桥梁结构是否出现损伤。

5、环境量监测：桥梁环境包括温度、湿度、风力风向等多方面的监测内容，温度、湿度、风力风向相关参数可以为桥梁结构性能分析提供依据。
