CAD2014实例教程：[35]文字样式

CAD2014文字样式

CAD文字样式控制文字的外观。不仅控制着单行文字的外观，也控制着多行文字的外观。

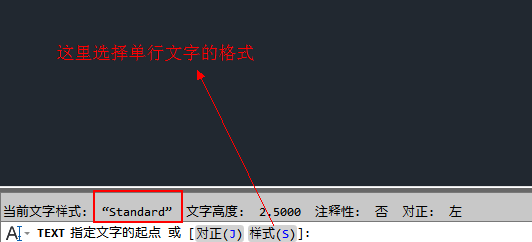

上图为单行文本选择样式。

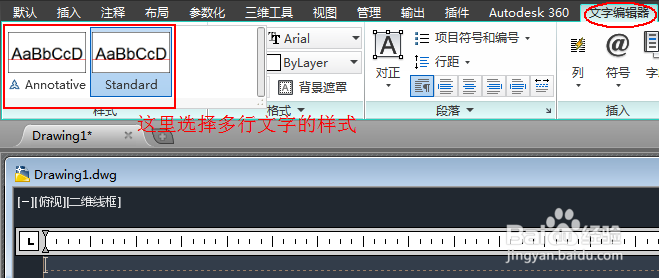

上面的选择多行文字的样式。注意是选择而不是设置。

如何进入文字格式的设置

1、功能面板

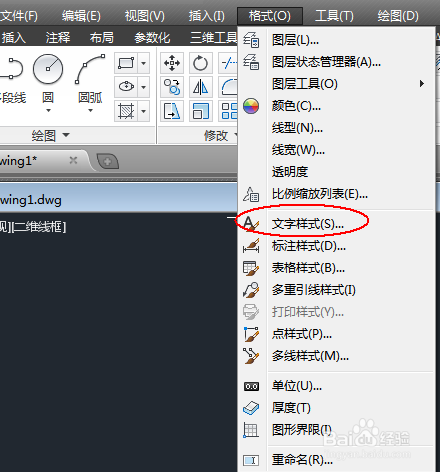

2、菜单

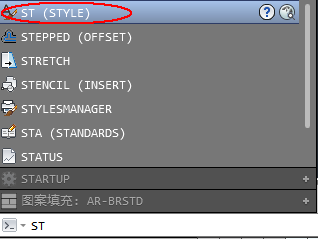

3、命令行

输入ST。

如何设置文字格式

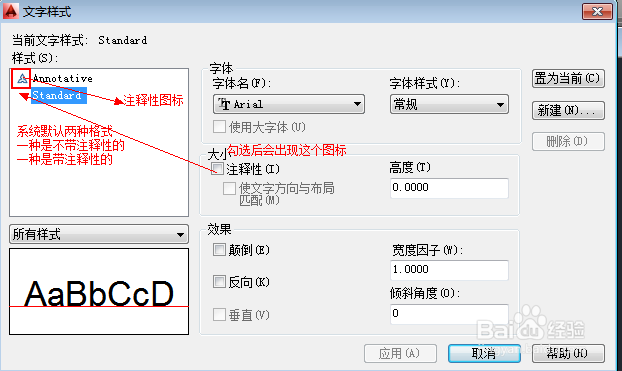

先看左边。注释性图标。点了注释性后会出现那个图标。下面有样式预览。

对于一个大的图纸来说，一两种文字样式是不够的。所以需要新建样式。好，我们来新建几个样式。

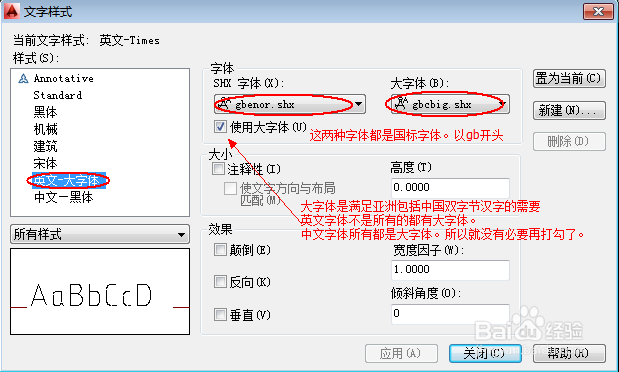

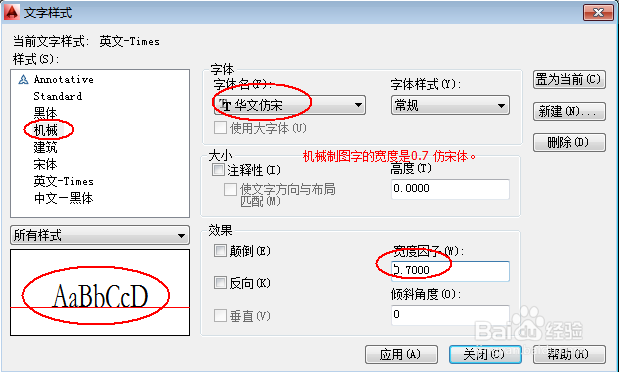

要更改样式的设置，只需要点相应的样式。下面设置一个机械的样式。当我们选择中文字体的时候，你会发现使用大字体不可用。why?后面讲解。

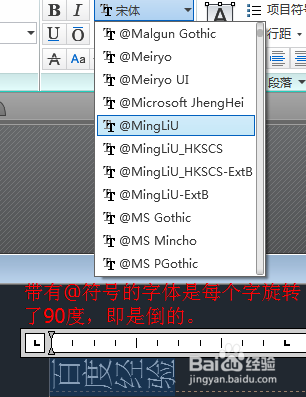

现在我们设置一个英文字体。字体列表中既有SHX字体，也有系统TTF字体。下面我们看一下字体列表的意义。@表示这种字体是倒的字体，没有@符号的字体表示是顺的字体。

高度通常在格式里面不需要设置，在使用的时候才设置。包括倾斜角度都不需要设置。

最后我们看一下效果吧。

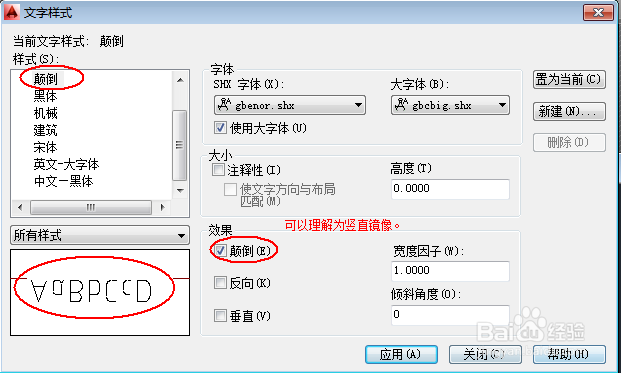

1、颠倒效果

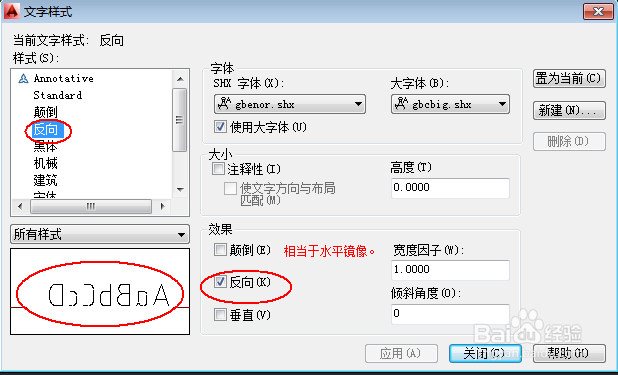

2、看一下反向效果。

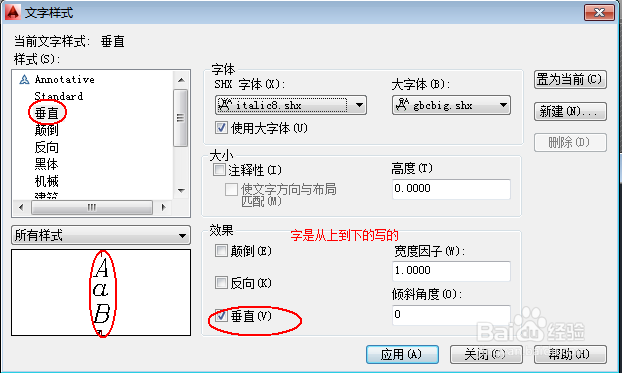

3、再看一下垂直效果。
