CAD中直线，旋转等命令集合的图形

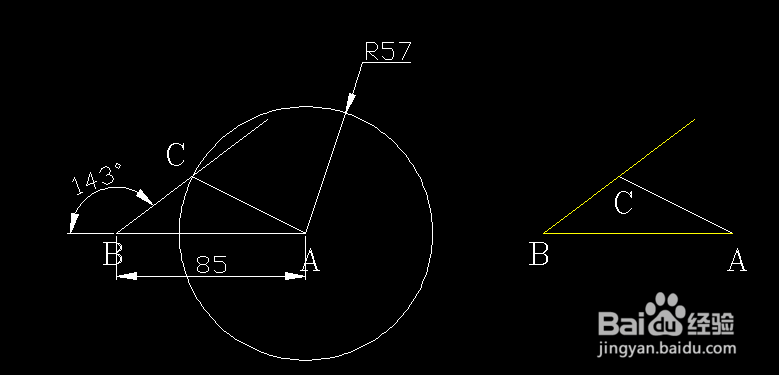

1、直线（L）——长度85//直线AB

2、圆（C）——圆心为A点——半径为R57

3、旋转（RO）——对象为直线AB——基点为B点——角度为37度

4、旋转线与圆R57的交点为C

5、删除辅助图形

注意：180-143=37，顺负逆正原则

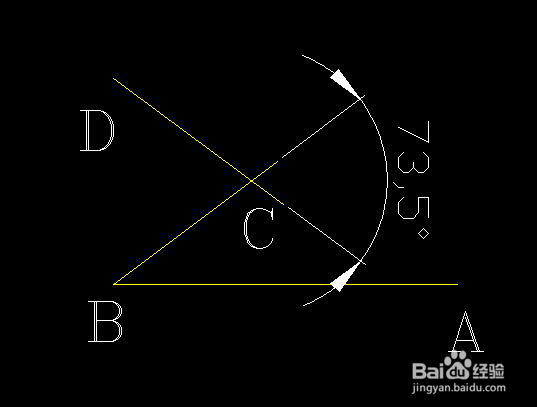

2、旋转（RO）——对象为直线BC——基点为C点——角度为73.5度

2、旋转的线即为线DC

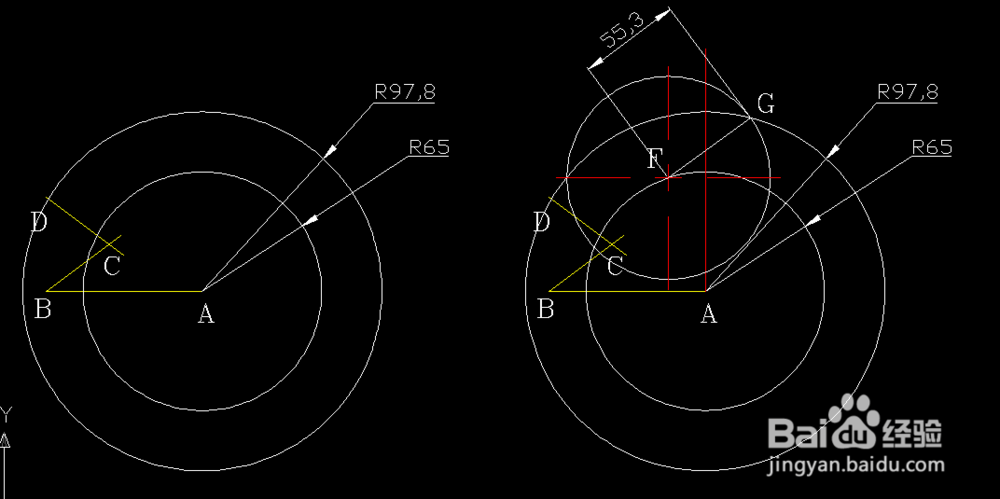

3、圆（C）——圆心为A点——半径分别为R65/R97.8

2、圆（C）——圆心为R65圆的一点——半径为R55.3

3、R55.3圆的圆心为点F，与R97.8圆的交点为G点

4、连接FG

注意:示例图中F点在A点左侧位置，没有其它的尺寸可以确定所以就大概画一点

4、直线（L）——起点为F点——长度为65——方向向上

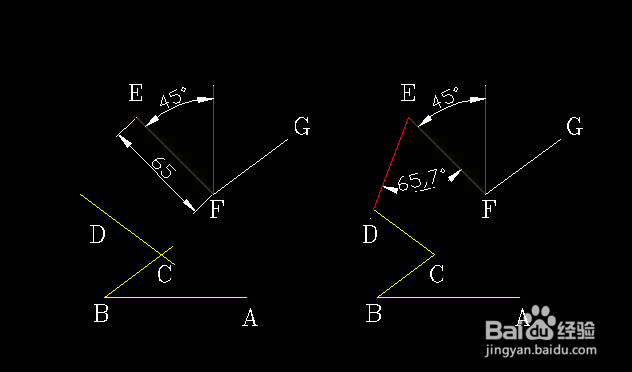

2、旋转（RO）——对象为65直线65——基点为F点——角度为45度

3、旋转（RO）——对象为直线EF——基点为E点——角度为-65.7度

4、旋转-65.7度线与DC直线的交点即确定了D点的位置

注意：EF直线用极坐标不好画出来所以先画那条垂线在旋转

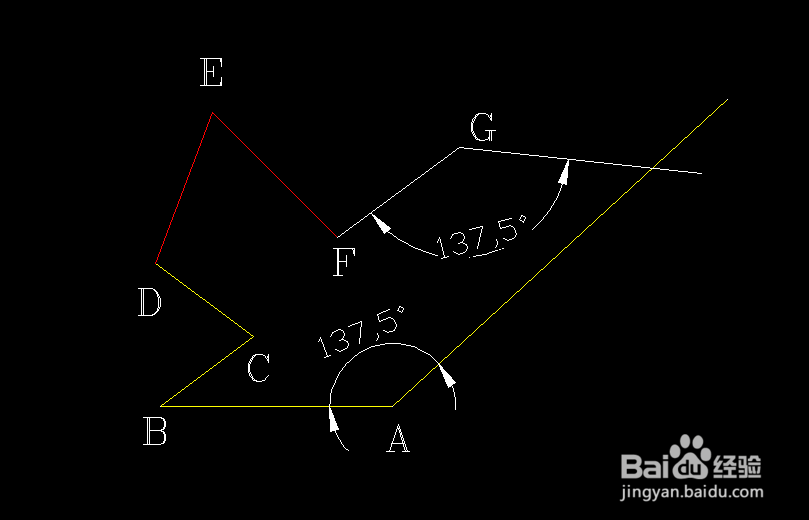

5、旋转（RO）——对象为FG——基点为G点——角度为137.5度

2、旋转（RO）——对象为AB——基点为A点——角度为-137.5度

3、延长两个旋转的线至相交

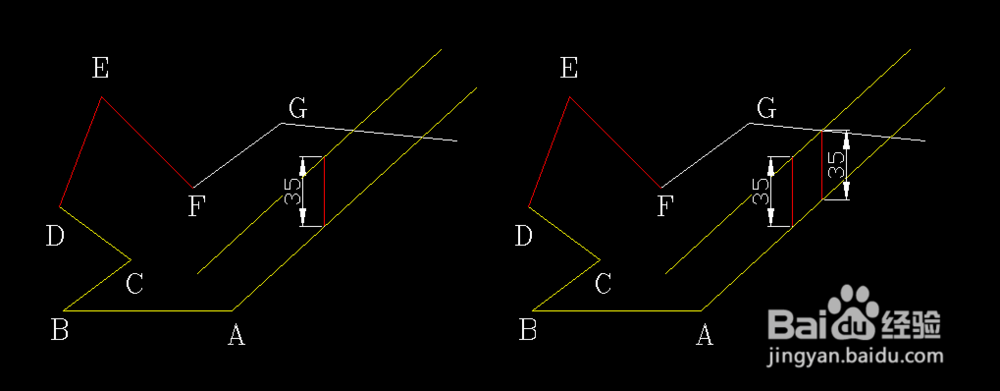

6、直线（L）——起点为旋转线A上的任意一点——长度为35——方向向上

2、偏移（O）——对象为旋转线A——通过点——点为35线的另一个端点

3、偏移线与直线G有交点

4、移动（M）——对象为35线——基点为35线的上端点——第二个点为偏移        线与G的交点

5、移动线与直线A/G的交点分别为HI

6、裁剪多余的直线

注意：线HI就是在两个相交的直线中画已知长度的直线，有相关的百度经验介             绍的，不明白的可以去看一下
