草图大师SU导出CAD图的方法

1、使用 草图大师 打开需要导出为 CAD 的图形，比如下图所示的机械零件图。

2、首先需要将草图大师中的图形调整到合适的位置，在“视图”工具栏按钮中选择一个视图，比如我选择左视图，如下图所示：

3、但是我们发现，当选择左视图时，其实并不是正的左视图，还是有点倾斜的，此时可以单击菜单栏上的【相机】按钮，选择【平行投影】，此时显示的就是正的左视图了，如下图所示：

4、图形调整好后，单击【文件】，选择【导出】-【二维图形】。

5、在打开的“输出二维图形”对话框中，在“保存类型”下拉框中选择“AutoCAD DW蘅荫酸圉G 文件 (*.dwg)”，然后选择文件保存位置，重命名文件，最后单击【导出】按钮。

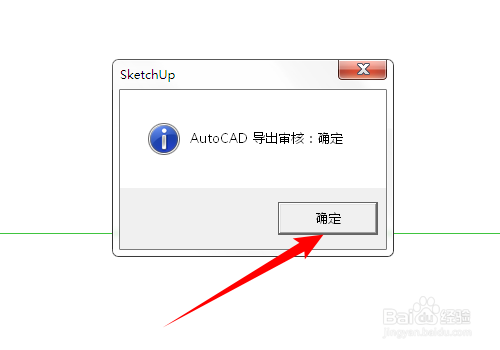

6、在弹出的导出审核对话框中，单击【确定】按钮，此时文件已经成功导出为 CAD 格式了。

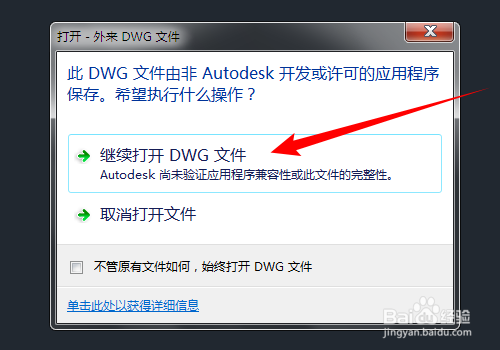

7、现在我们使用 AutoCAD 软件将其打开，在打开时 CAD 会弹出“打开-外来 DWG 文件的提示框，选择【继续打开 DWG 文件】。

8、如下图所示，是草图大师导出的 CAD 图形，我们发现图形中的直线是正常的直线，但是圆弧是由一小段一小段的直线组成的。

9、除了导出二维图形，也可以导出三维图形，毕竟 CAD 也是支持三维的，单击【文件】，选择【导出】-【三维模型】。

10、导出之后，使用 AutoCAD 打开，然后将 CAD 软件切换为三维模型，这样就可以正常查看导出的三维图形了。
