无线充电器用CBB电容- 贴片电容最优替代方案

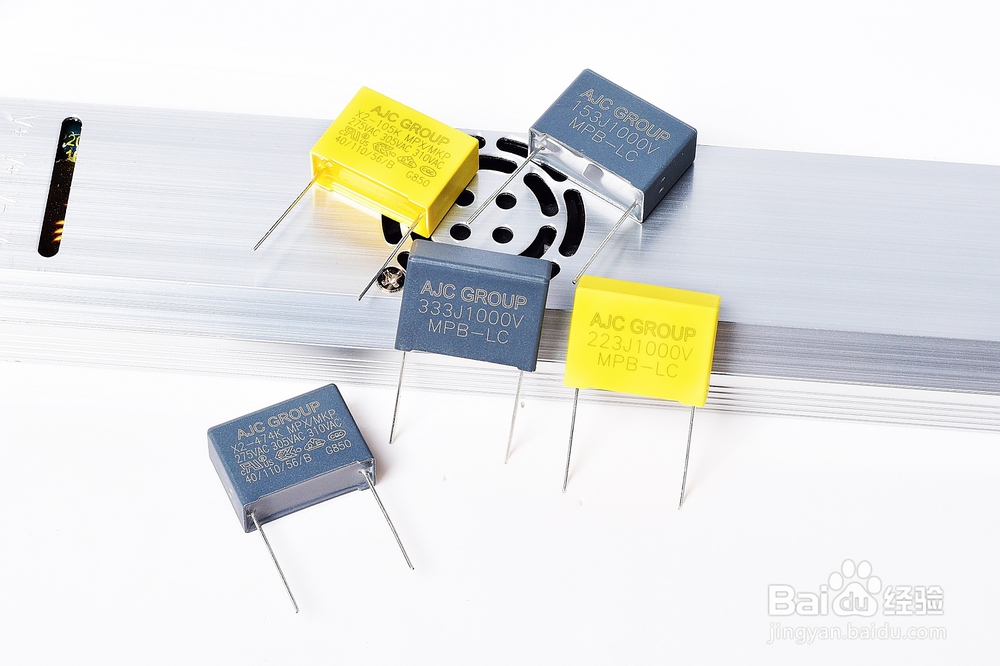

CBB壳装薄膜电容器(MPB)

MPB电容 404J100V P=10mm 尺寸：13*11*5

MPB电容 204J100V P=5mm 尺寸：7.2*6.5*2.5

MPB电容 404J63V/100V P=5mm 尺寸：7.2*7.5*3.5

MPB电容 304J100V P=5mm 尺寸：7.2*7.5*3.5

为了能在性能上达到贴片电容器的标准：CBB电容器也做了工艺改造。

第一：关键原材料上：采用了日本东丽或者德国创思普2.0u以下超薄聚丙烯膜，耐温达到110度。

第二：喷金料全部改用四元合金，熔点低，降低喷金高温对于金属膜端面的损害，降低电容器损耗。

第三：为了不损害喷金端面，选用0.5直径的铜引线，有利于导电提升，降低温升
