SolidWorks如何通过绘制的折弯创建钣金书立架

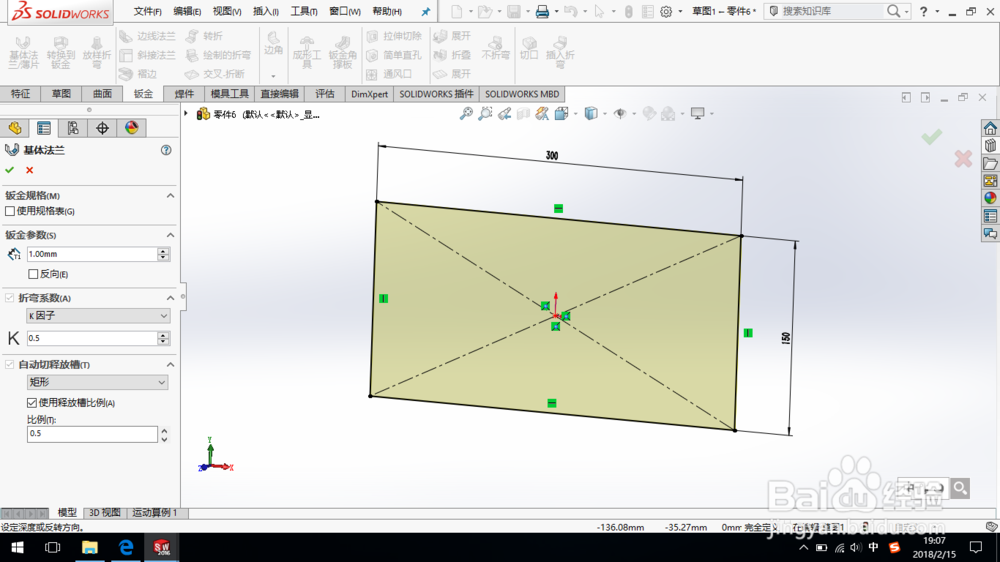

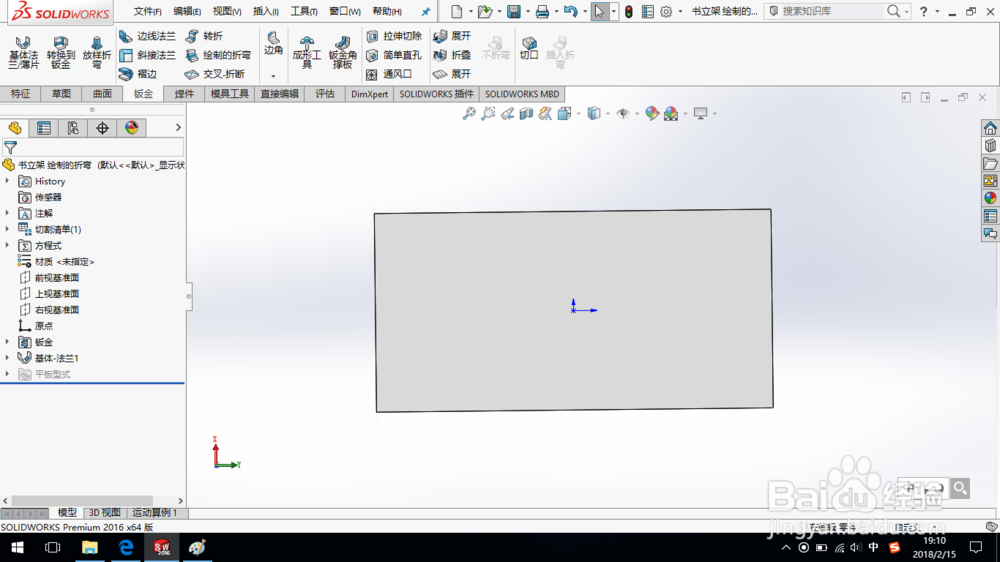

1、打开SolidWorks，新建一个零件模蕞瞀洒疸型。在前视基准面上绘制草图，创建基体法兰，钣金厚度“1 mm”，折弯半径“1 mm”。

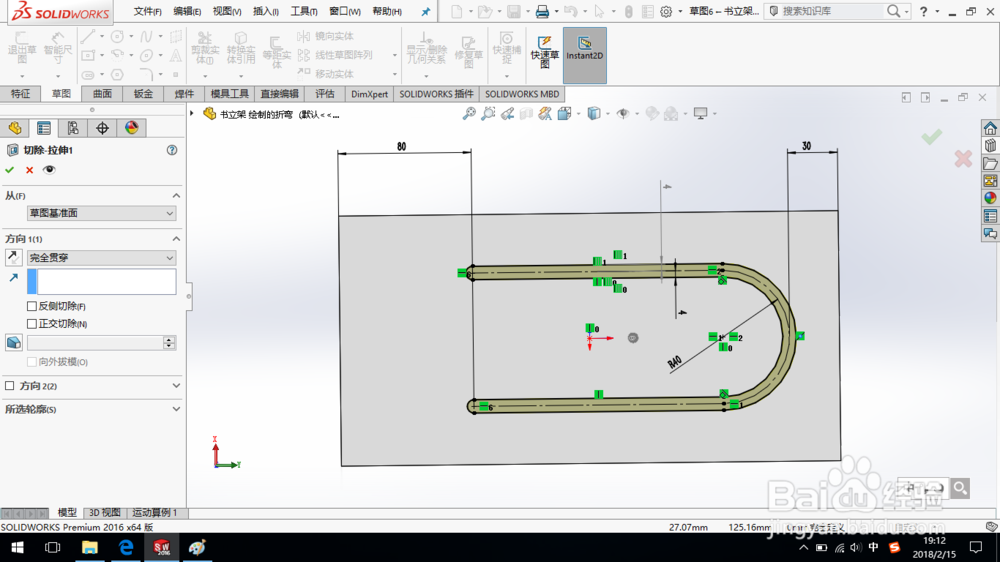

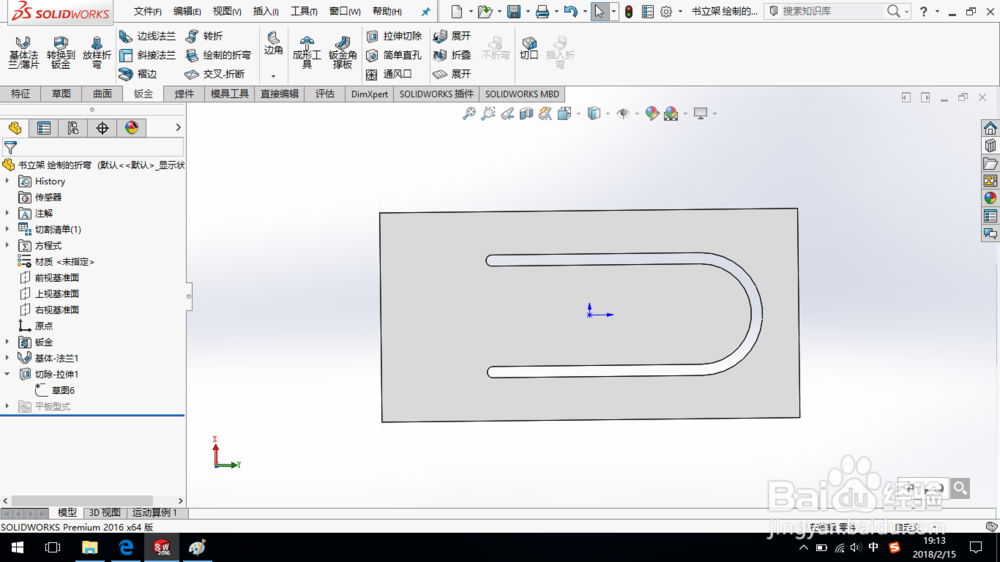

2、在图示端面上绘制草图，如图所示，创建切除拉伸特征，选择完全贯穿。

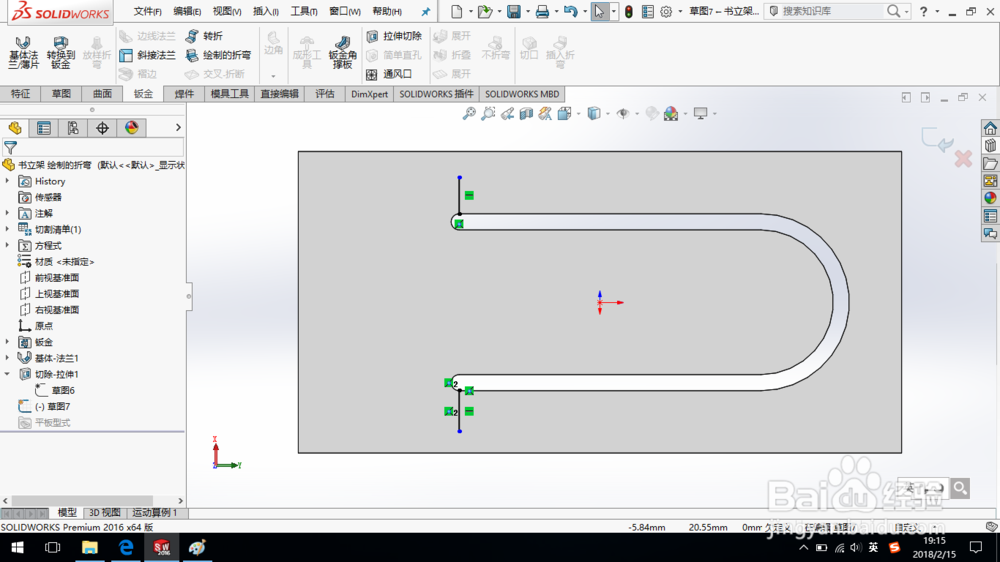

3、在图示端面上绘制草图，如图所示。

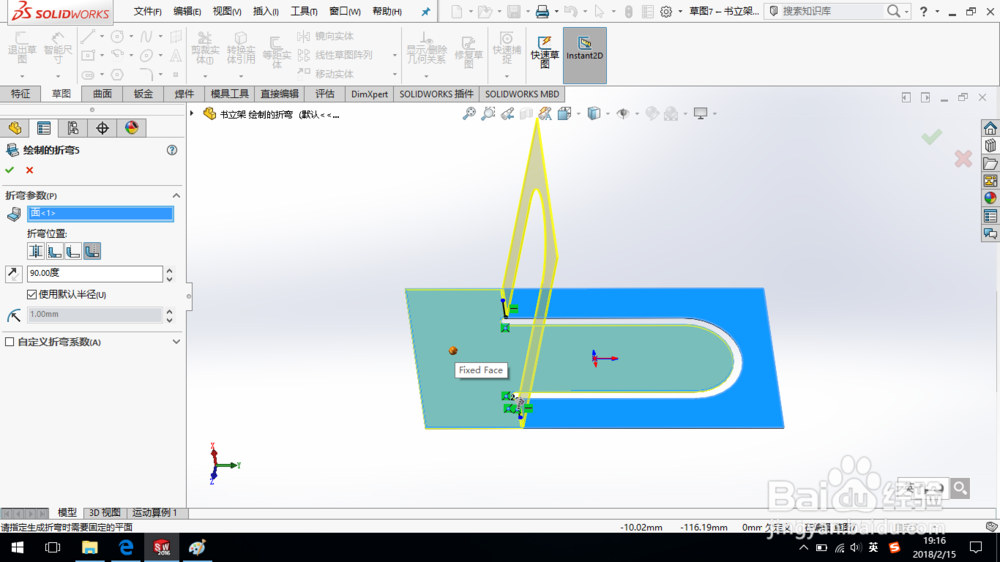

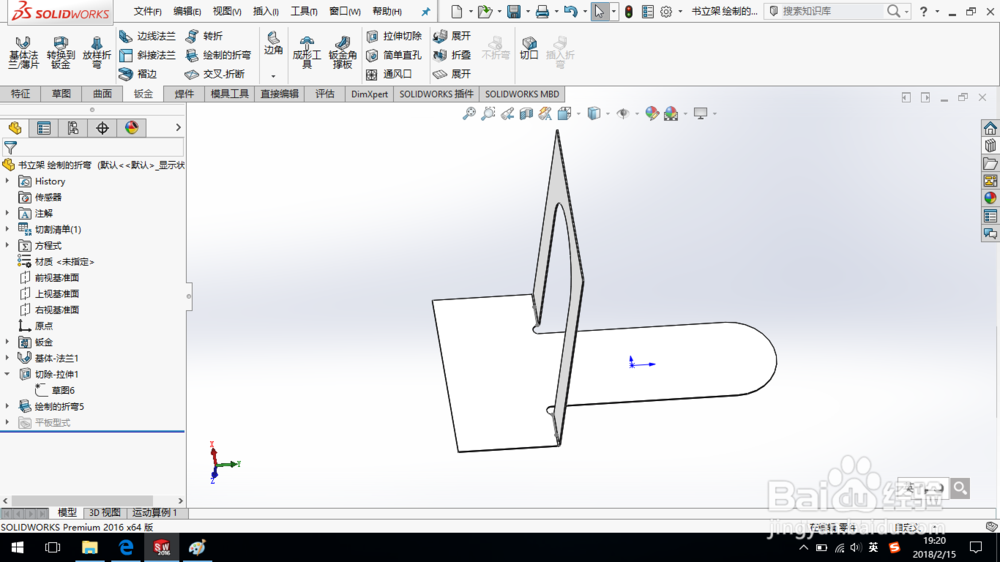

4、单击“钣金—绘制的折弯”命令，选择固定面，折杲晶俺携弯位置选择“折弯在外”，折弯角度设置为“90 度”，单击确定，完成绘制的折弯创建。

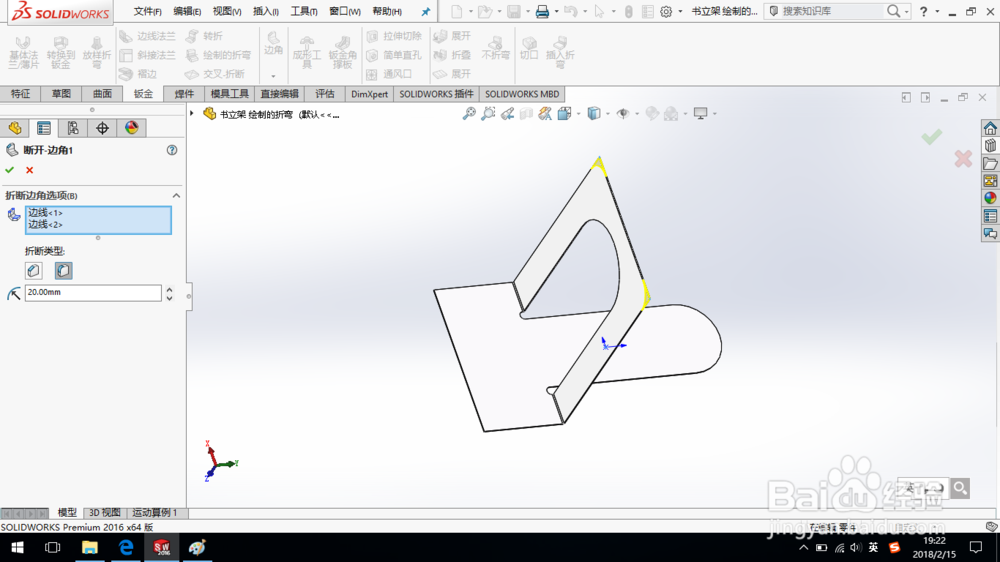

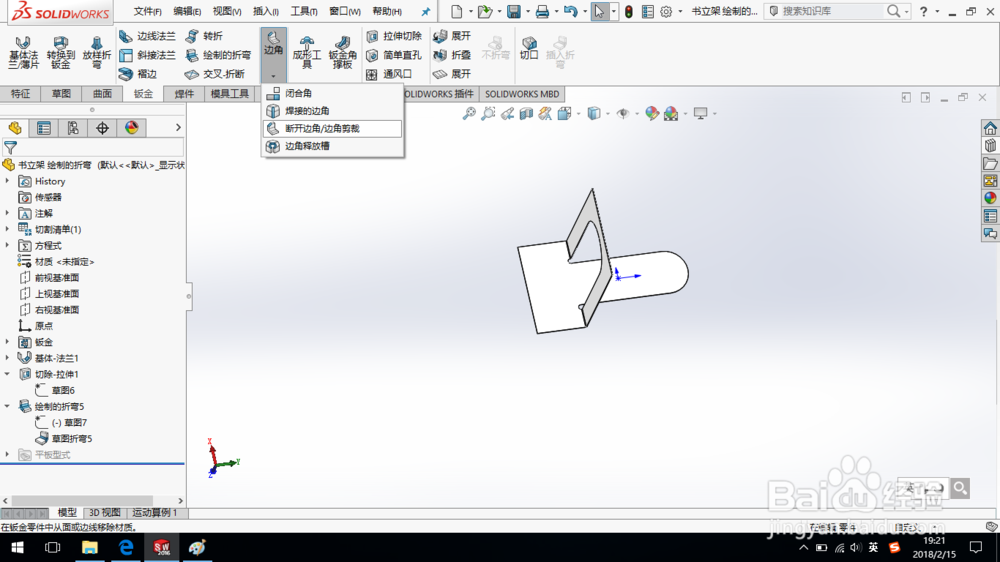

5、单击“钣金—边角—断开边角/边角剪裁”命令，选择图示边线，折断类型为“圆角”，半径为“20 mm”。

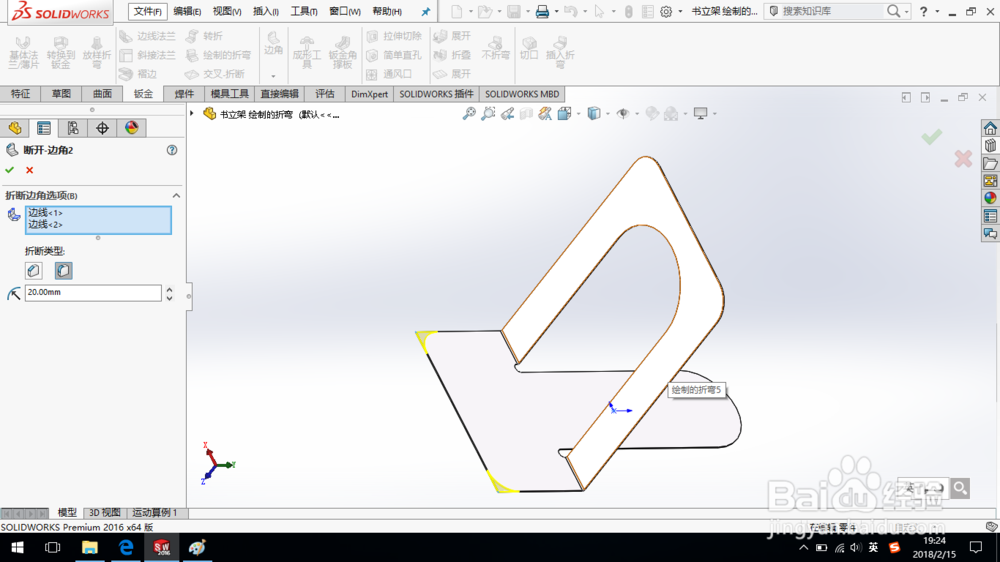

6、同样的方法创建断开-边角2，如图所示。

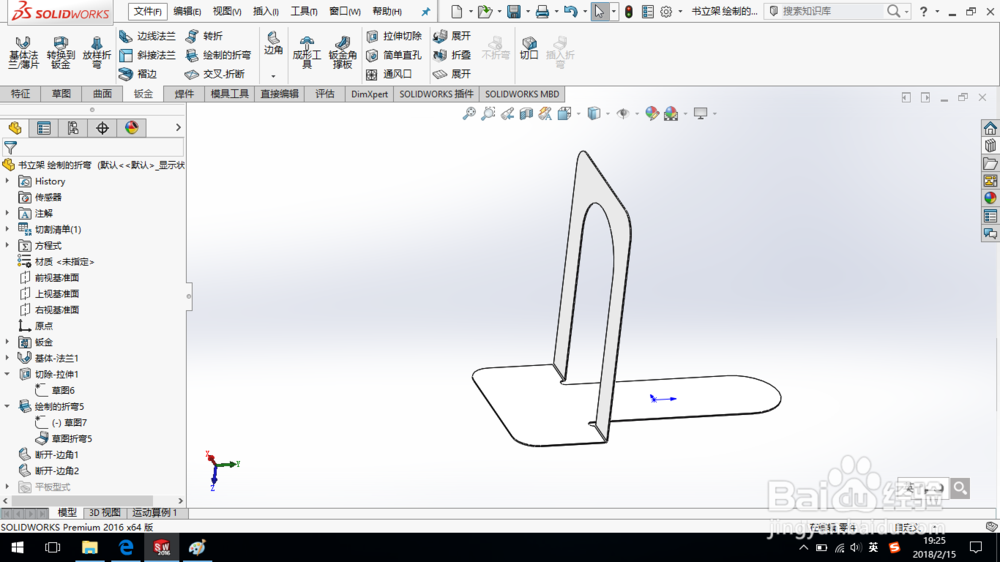

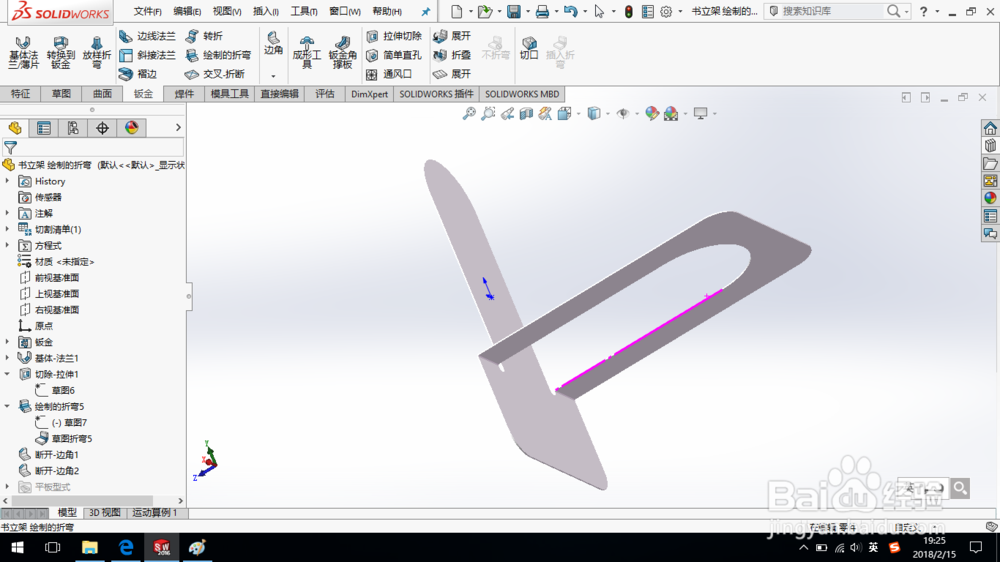

7、至此，通过绘制的折弯的方法，完成钣金书立架的创建。保存零件模型。
