如何选择上拉电阻，上拉电阻的计算

1、上拉电阻的作用：

上拉就是将不确定的信号通过一个电阻钳位在高电平，而上拉电阻同时起限流作用。

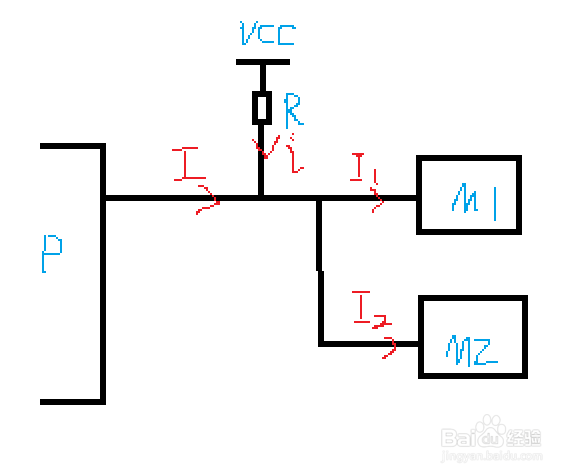

2、下图简单表示一个上拉示意图，假设P为供电端，M1、M2为两个信号端。P流出电流为I，通过电阻R上拉，i为流经R的电流，最终到M1、M2，电流为I1、I2

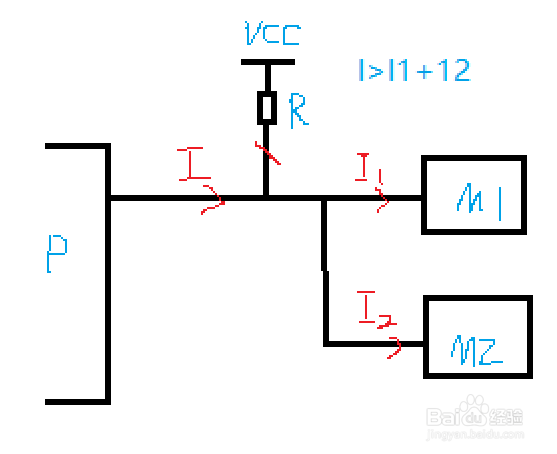

1、当I>I1+I2时，

R上不用提供电流，i=0，因此R值可以比较随意选择，当然不能太离谱，一般在几K欧到几十K欧左右。

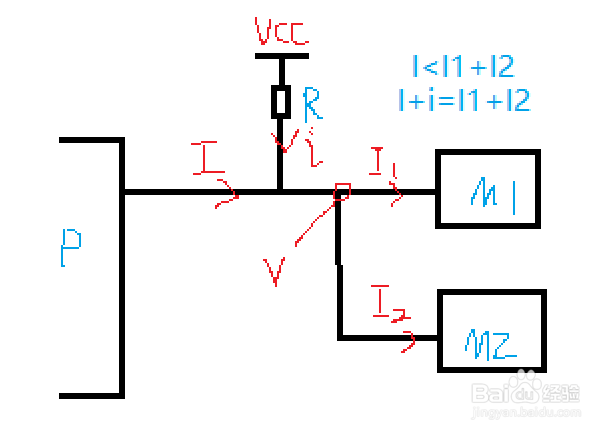

2、当I<I1+I2时，

假设后端信号得到的电压为V（当M为芯片时，V即芯片供电电压）

I+i=I1+I2

VCC-iR=V，而V一般有上下限，比如芯片的供电电压Vmin-Vmax

Vmin<V<Vmax

VCC-Vmax<iR<VCC-Vmin

所以，

(VCC-Vmax)/i<R<(VCC-Vmin)/i

3、还有一点要注意，

一般情况，i=I1+I2-I

但当P是低的IO口时，输出能力有限时，i=I+I1+I2

4、通过手册，查出芯片所需的电压和电流值，以及上线限就可以求出R的范围。

不要忘记在取值时候要考虑电阻误差，而且留一定的余量
