Proe如何创建斜六棱柱

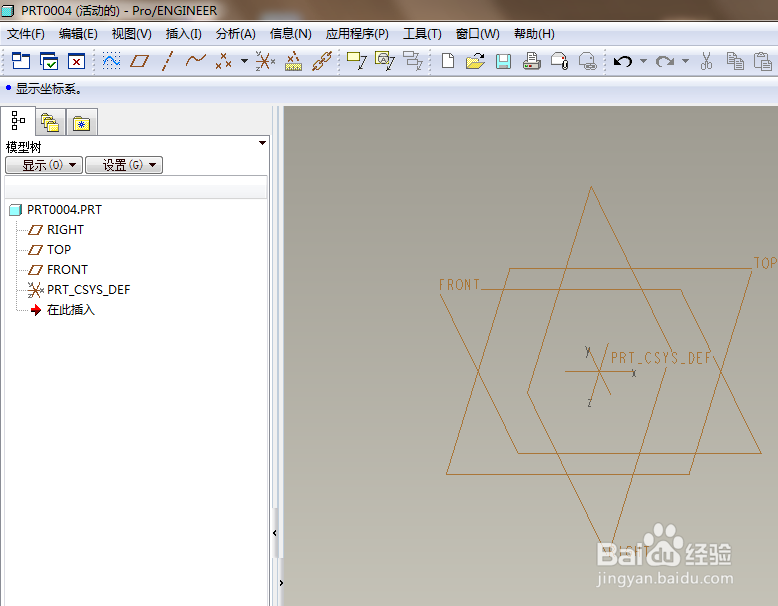

1、如下所示，打开了Proe软件，新建一缺省的实体零件。

2、如下所示，执行【插入——混合——伸出项】，

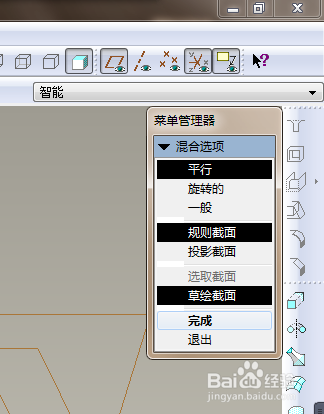

3、如下所示，看软件右边的菜单管理器，选择“平行”，点击完成、

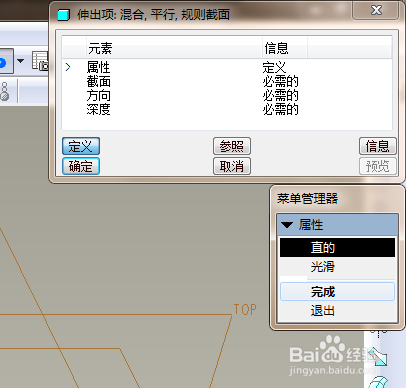

4、如下所示，点击“直的”，点击“完成”。

5、如下图所示，执行【front面——正向——缺省】，进入草绘环境。

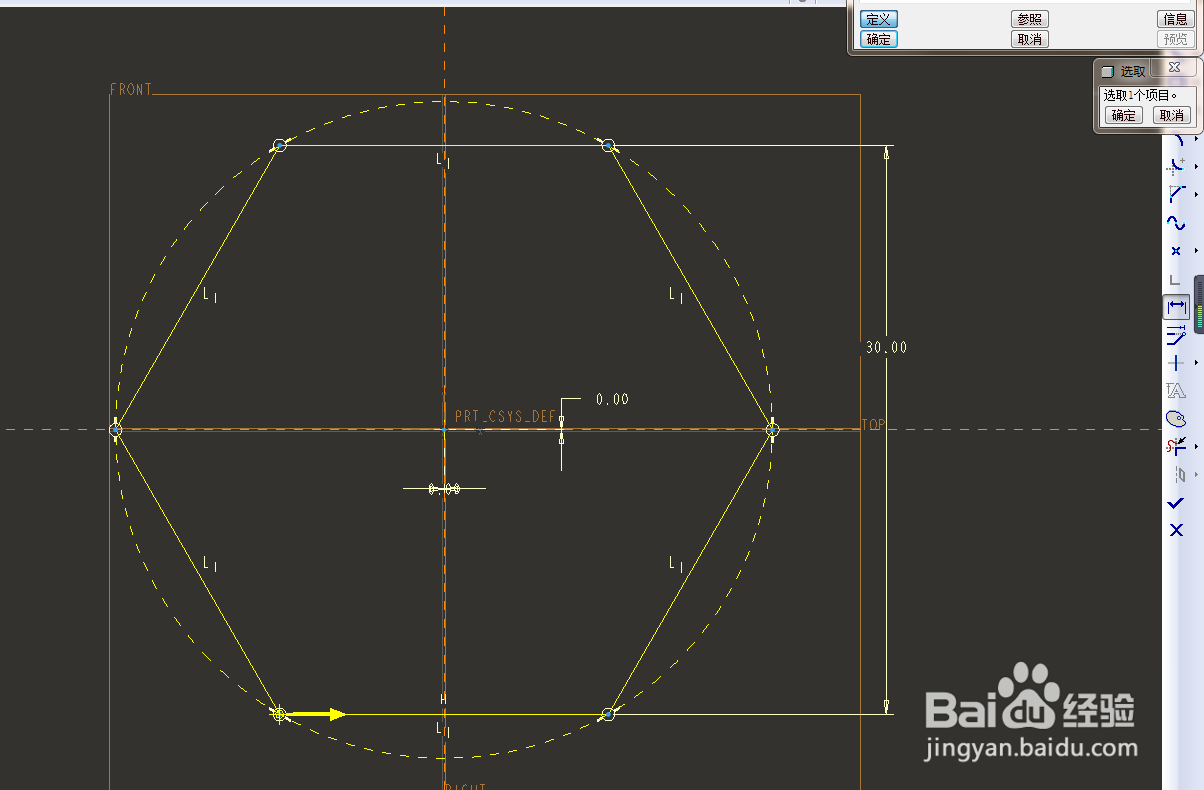

6、如下所示，画一个正六边形，对边尺寸30，外接圆心与坐标原点重合，

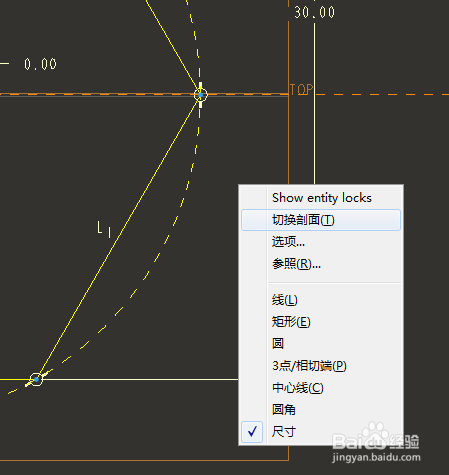

7、如下所示，在草绘工作区域的空白处单击鼠标右键，点击“切换剖面”。

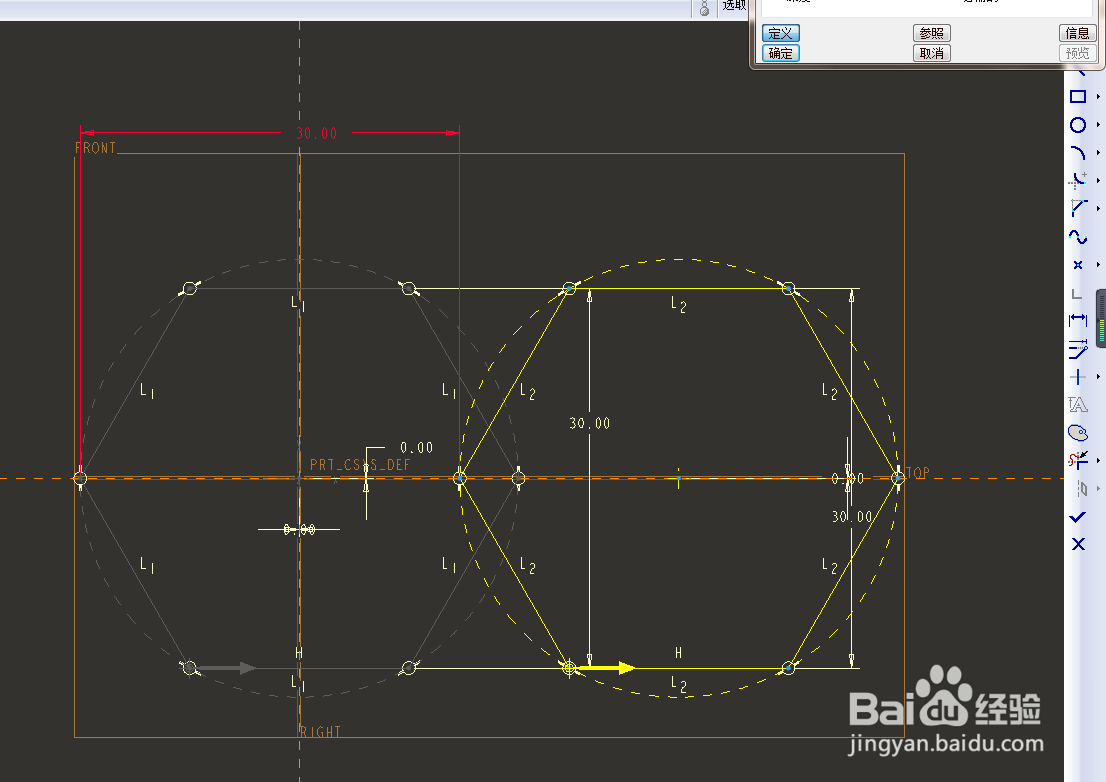

8、如下图所示，重复画一个一样的正六边形，点在横轴上，与第一个正六边形相距30，点击右边工具栏中的√，完成并退出草绘、。

9、如下所示，设置截面2的深度为50，回车，

10、如下所示，软件右上角的对话框中点击“确定”

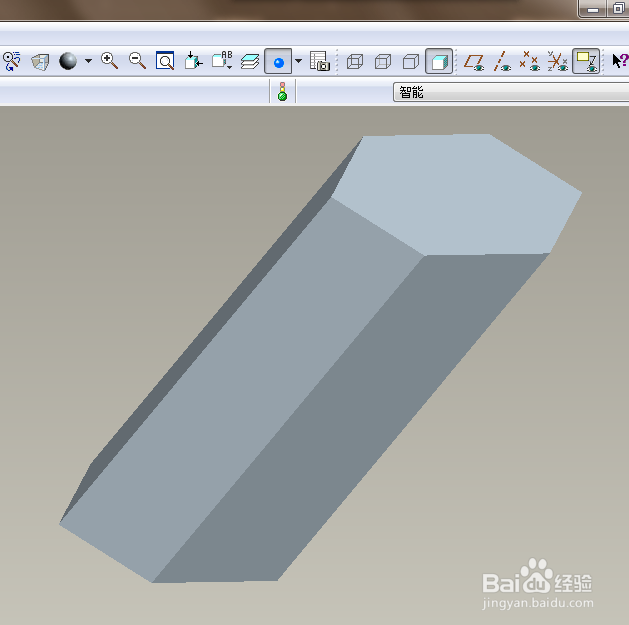

11、如下所示，隐藏所有的基准，、、、、、、、、、、至此，这个斜六棱柱就创建完成了。
