教你使用SDT超声波检测仪检测局放

为何需要测试局部放电?

1局放放电会引起设备的绝缘故障， 绝缘故障可以引起灾难性的后果

2 绝缘状况在日常巡检中难以测试

3 绝缘事故大部分都与局部放电有关

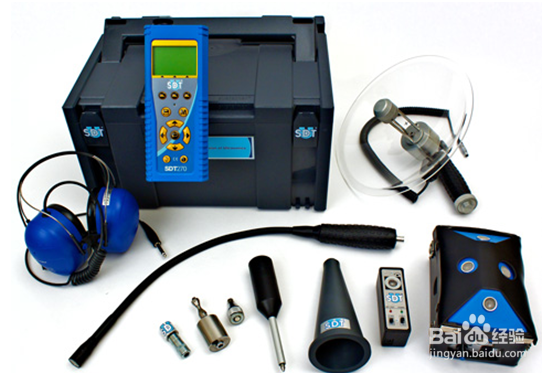

SDT超声波检漏原理

SDT超声波检漏仪通过检测伴随局部放电而产生的超声波信号，进行频率转换，将超声波信号变为人耳可以听见的声音和显示的数值，来找出局放点，消除隐患。

方法1、横向比较（同类对比）

所谓横向比较就是对同类设备的测试结果进行比较，当同类型的某一设备个体的测试结果比 其它同类设备的测试果均大时，就可以判断此设备存在缺陷的可能性，表一为某组10kV电缆测试结果如图。

从表一可以得出电缆头6的测试结果远远地大于其它同类电缆头的测试结果，根据此测量结果，可以得出在电缆头6上发现了放电现象,需采取相应的措施。

方法2、纵向比较（趋势对比）

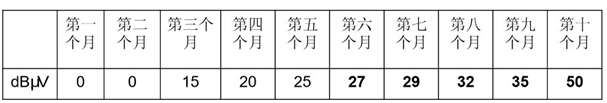

所谓纵向比较，就是对同一设备不同时间的测试结果进行分析，从而比较分 析得出设备的运行状况，表二是某10kV电流互感器所对应隔室的在不同时间内的测试结果如图。

从以上测试结果可以得出，此电流互感器的放电强度逐渐加强，到第十个月，放电强度己达到50dB，需对此电流互感器采取相应的措施。

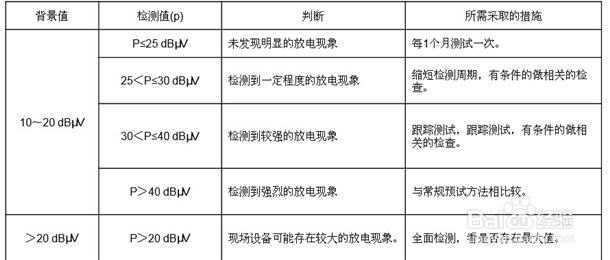

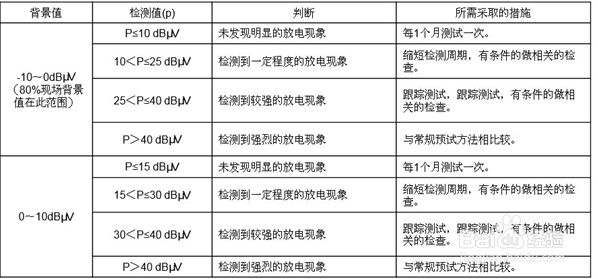

方法3、参考经验判断
