Proe三维训练三百九十一之五星红旗

1、如下图示，

 打开Proe软件，新建一缺省的实体零件

2、如下所示，

执行【拉伸——放置——定义——front面——草绘】，

激活矩形命令，画一个矩形，

双击修改尺寸：220x110，

单击√，完成并退出草绘。

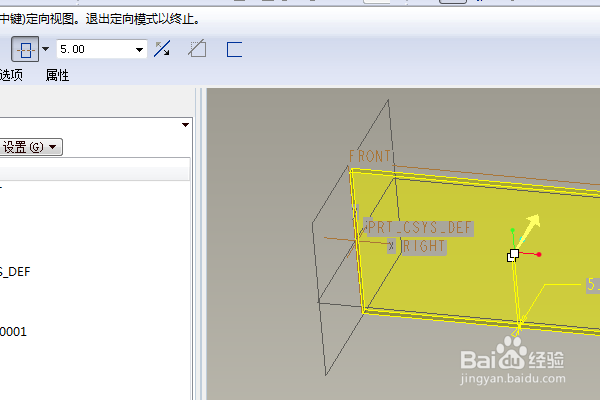

3、设置双向拉伸高度为5，

回车，完成并结束本次拉伸操作。

4、如下所示，

执行【旋转——位置——定义——front面——草绘】，

激活中心线命令，点击原点，画一个与纵轴重合的中心线，

激活圆命令，画一个圆，双击修改直径为15，

激活矩形命令，画一个矩形，宽度5，长度250，

激活删除段命令，删除多余的线段，

激活直线命令，连接端点，形状封闭的轮廓，

点击√，完成并退出草绘。

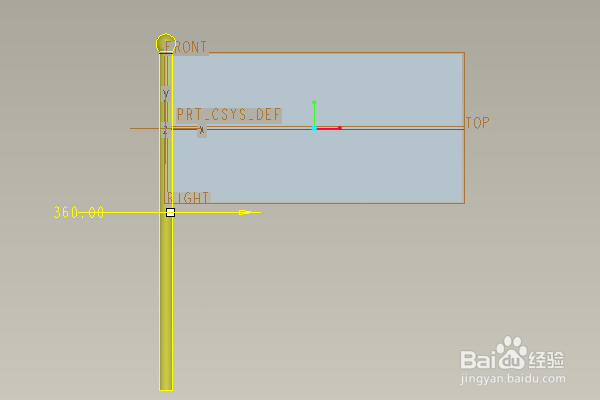

5、回车，完成，结束本次旋转操作。

6、点击工具栏中的‘’外观编辑器“，选择图片五星红旗，

点击OK，

7、给旋转特征指定一种纹理效果，

给长方体的平面贴上五星红旗外观，

至此，

这个五星红旗就制作完成了，

本次训练结束。
