Simulink中怎样搭建一个锁相环PLL

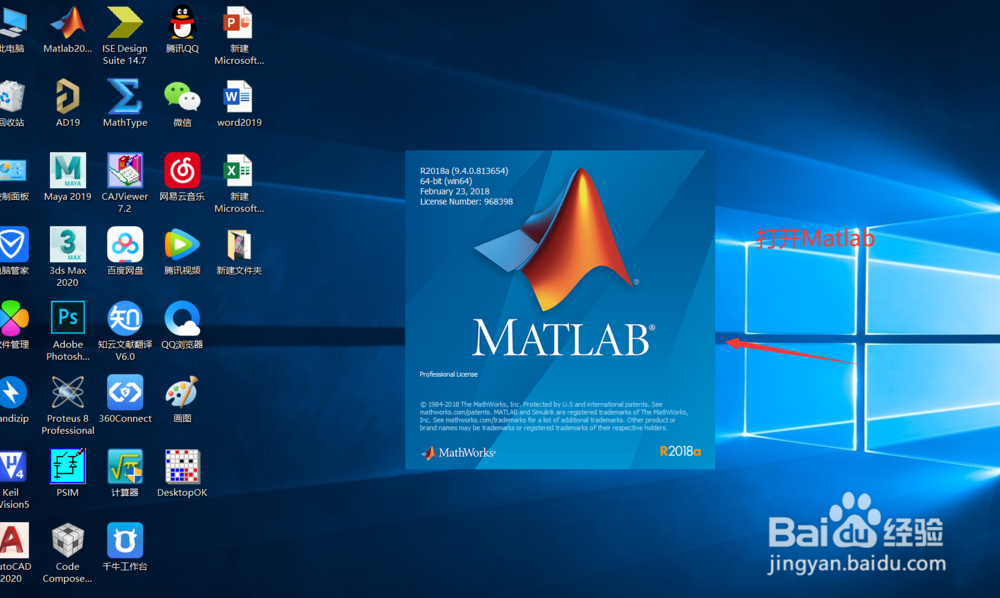

1、第一步、双击Matlab图标-->打开Matlab

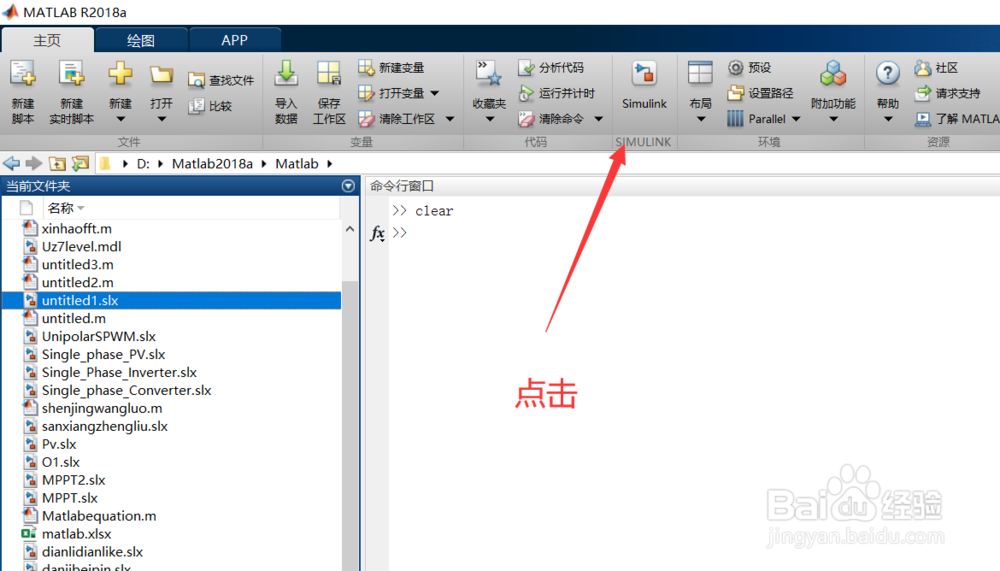

2、第二步、点击simulink新建一个simulink仿真模型

3、第三步、在仿真模型中拖如下图所示这些模块并连接好。

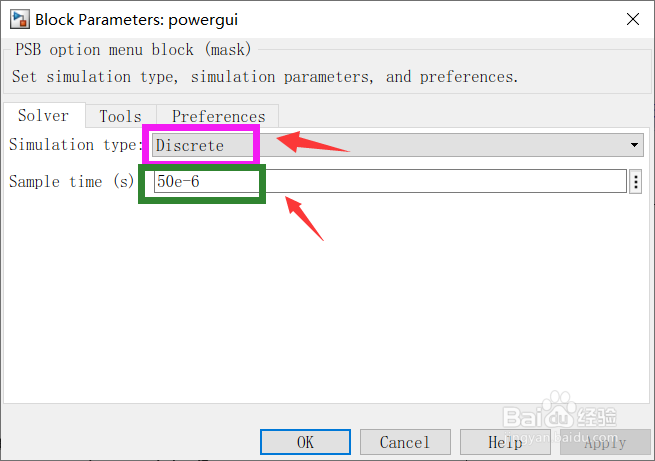

4、第四步、将Powergui的参数设置如下如所示

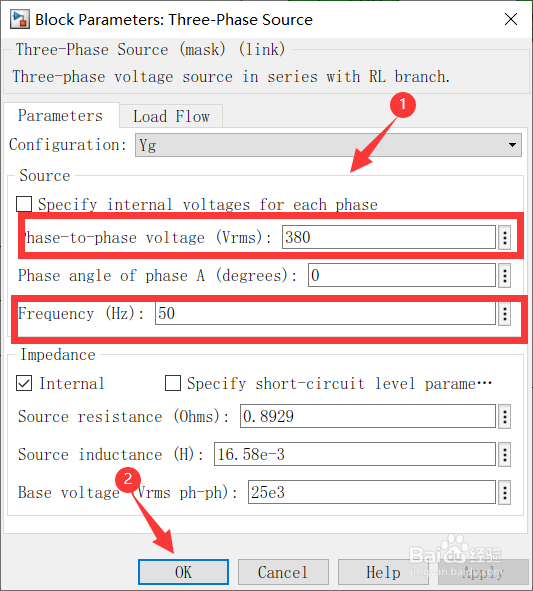

5、第五步、将仿真中的三相电源参数设置如下图所示：

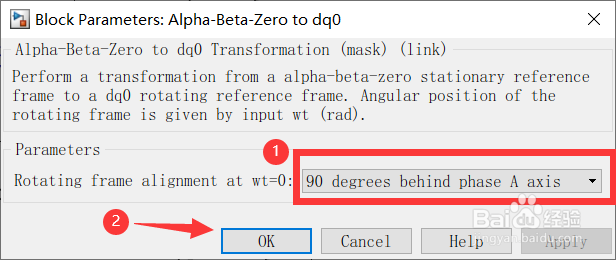

6、第六步、将Alpha-Beta-Zero to dq0模块的参数设置如下图所示：

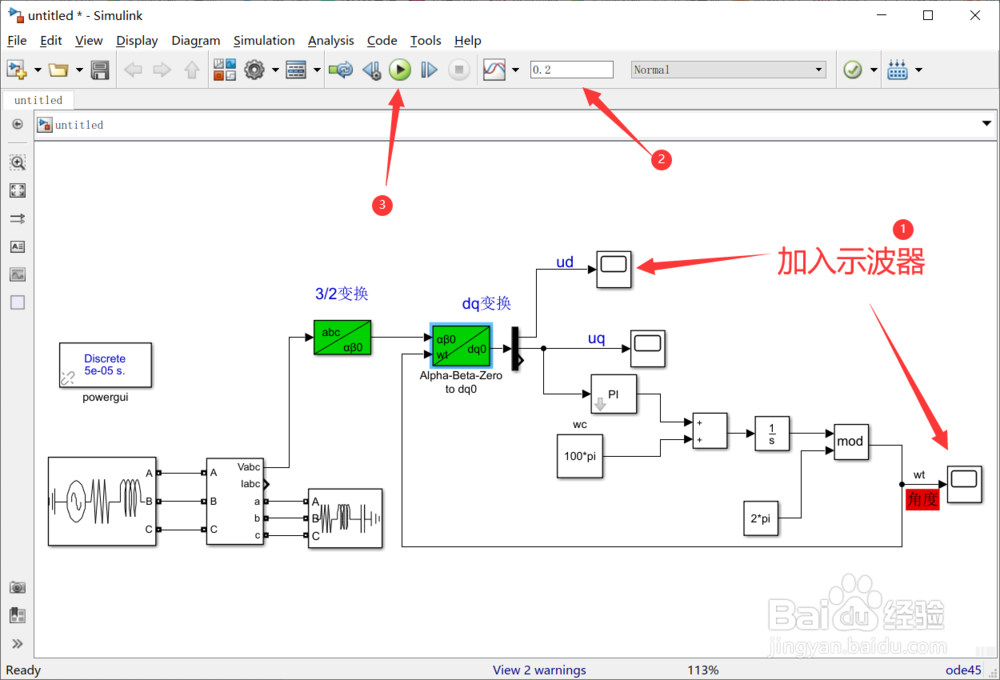

7、第七步、加入示波器，设置仿真时间为0.2s-->点击运行

8、第八步、运行仿真结束打开scope示波器即可以看到角度和ud的值如下所示

9、总结：在simulink搭建锁相环PLL的步骤就是一下几点
