GCAN-404单线CAN网关的使用模式简介

广成的GCAN-404单线CAN网关具备一路高速CAN接口，一路单线CAN接口，是工程师用来进行CAN数据转换的好帮手，今天我们简单说说它的各种使用模式。

工具/原料

GCAN-404型单线CAN网关

工具介绍

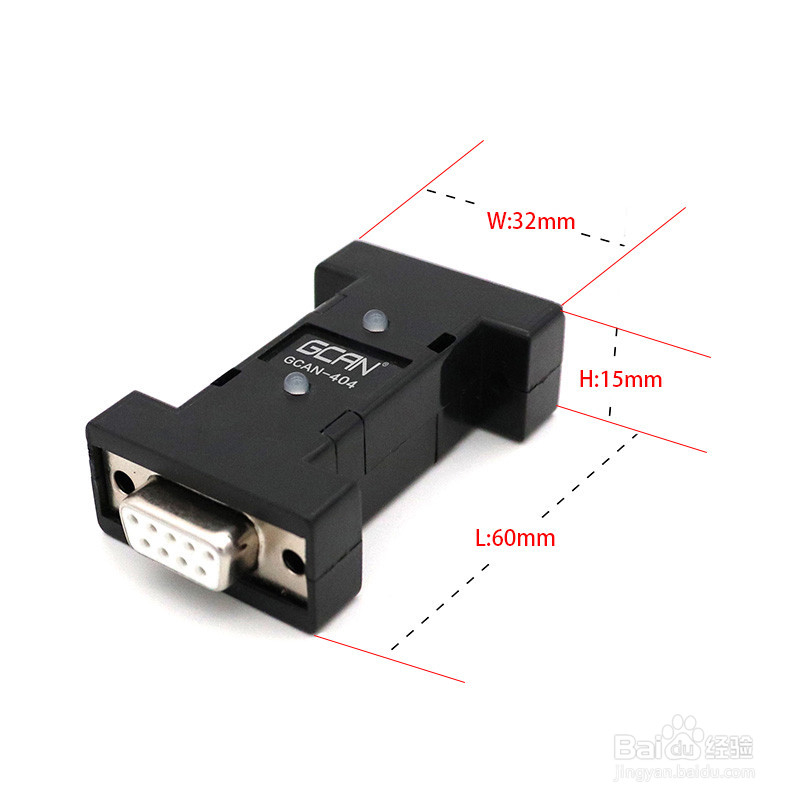

1、GCAN-404单线CAN转换器具备单线CAN接口和高速CAN接口，能够进行两者之间的数据转化，方便高速CAN用户和单线CAN数据用户的信息交流，下面介绍下它的几种运行模式。

1、GCAN-404的单线CAN运行模式

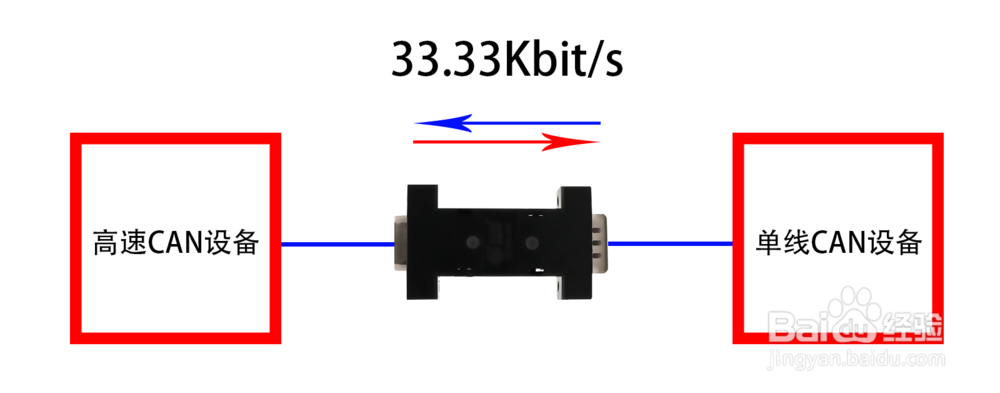

1、GCAN-404单线CAN转换器支持两种不同的单线CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。两种模式之间无需选择开关即可自动切换。下图为正常模式：

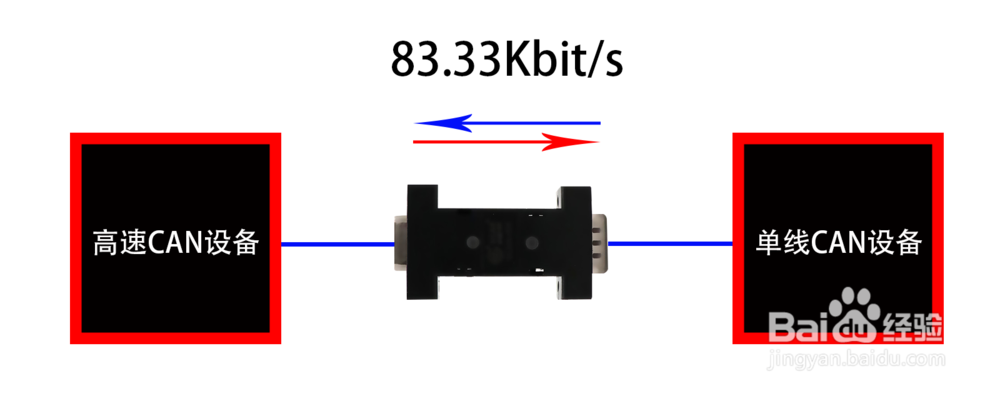

2、下图为GCAN-404单线CAN转换器的高速模式：

2、GCAN-404的CAN总线波特率设置

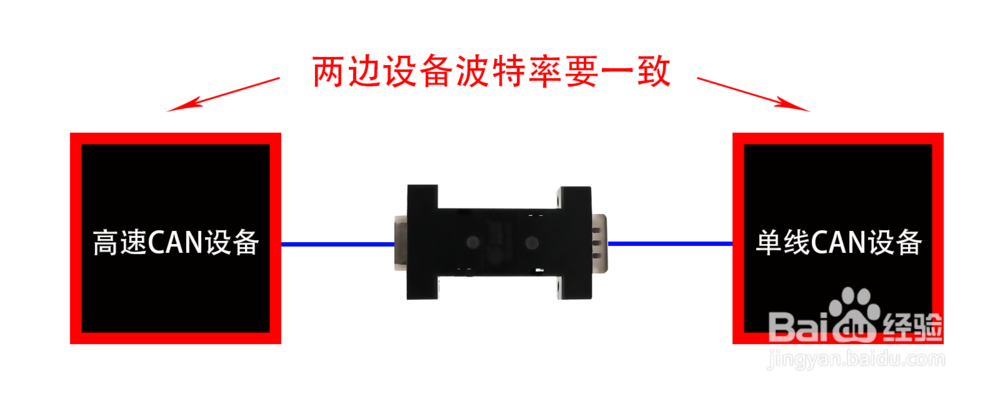

1、当使用GCAN-404单线CAN转换器时，必须保证高速CAN端的波特率与单线CAN端保持一致。最普遍的单线CAN波特率：33.33Kbit/s、83.33Kbit/s。

3、设置GCAN-404船型开关

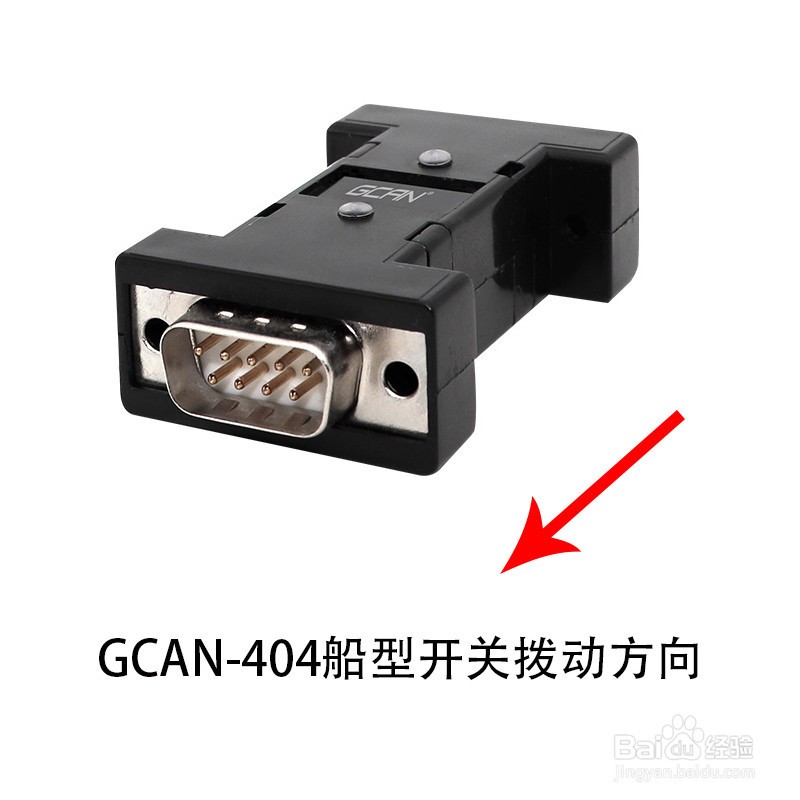

1、当工程师使用GCAN-404单线CAN转换器时，必须保证船型开关拨到单线CAN一端（即DB9公头一端），否则将无法正常通信。
