使用arcgis在模型构建器中执行工具

1、本教程由七个主要步骤组成：

步骤:

1复制教程数据

2打开地图文档

3创建新模型

4向模型添加工具和数据

5填入工具参数

6运行模型

7保存模型

2、 复制教程数据

开始此教程之前，假设您已经安装了 ArcGIS for Desktop（ArcGIS for Desktop Basic、标准版 或 高级版）。此教程所需的数据包含在 ArcGIS for Desktop CD 中，且默认安装在 C:\arcgis\ArcTutor 目录下。教程的情景是虚构的，原始数据已根据教程需要进行了调整。

步骤:

为避免损坏原始数据，请将 ModelBuilder 文件夹从计算机上的 C:\arcgis\ArcTutor 目录下复制到 C 盘下。如果要将数据复制到其他驱动器或位置，请确保在执行以下所有步骤时均使用相应的位置。

3、打开地图文档

在 Windows 资源管理器中浏览到 C:\ModelBuilder 文件夹，然后双击 Extract Vegetation.mxd。此操作将启动 ArcMap 并打开该地图文档；另外，也可以执行下列操作

步骤:

1 单击开始 > 所有程序 > ArcGIS > ArcMap 10.1 启动 ArcMap。

2 在 ArcMap - 启动 对话框中，单击现有地图 > 浏览更多。

将弹出打开 ArcMap 文档 对话框。

3 浏览到 C:\ModelBuilder 文件夹，选中 Extract Vegetation.mxd，然后单击打开。

这样便可打开 Extract Vegetation.mxd。

4、 创建新模型

步骤:

单击 ArcMap 标准工具 工具条上的模型构建器按钮 。

这样便可打开“模型构建器”窗口用于编辑操作。

您也可以通过右键单击现有工具箱并选择新建 > 模型来创建一个新模型。这样便可在该工具箱中创建一个具有默认名称的模型，并打开该模型以执行编辑。

5、 向模型中添加工具和数据

既然模型已经打开可供编辑，便可使用搜索 窗口添加两个工具：

步骤:

1  在 ArcMap 中，单击地理处理 > 搜索工具。

此时将打开搜索 窗口，您可以将其停靠在 ArcMap 中的任何位置。

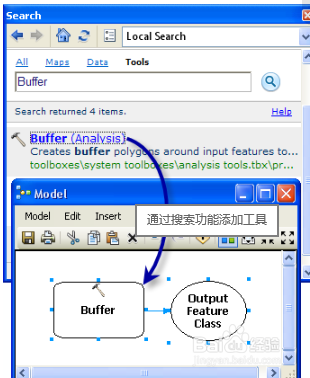

2  在搜索 窗口中，输入缓冲区，然后单击搜索按钮 。

“缓冲区”工具将与其他搜索项一并列出。

3  将搜索项缓冲（分析）（表示“分析”工具箱中的缓冲区工具）拖动到“模型构建器”画布的空白区域中。这样便可将工具和输出数据变量添加到模型中。输出变量将通过连接符连接到工具。工具和输出数据均为空（即没有颜色），这是由于尚未指定任何工具参数。

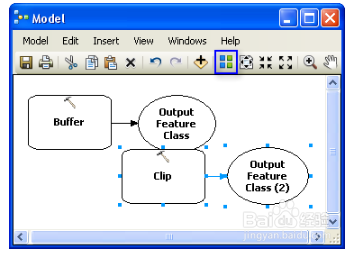

4  以同样的方式搜索并添加“分析”工具箱中的“裁剪”工具。如果两个工具互相压盖，可单击“模型构建器”工具条上的自动布局按钮  来排列工具。

还存在两种在模型中添加工具的其他方法，但本教程中并没有采用，下面将列出这些方法以供参考：

在目录 窗口中，导航到工具箱 > 系统工具箱 > 分析工具 > 邻域分析。您可以选择“缓冲区”并将该工具拖动到“模型构建器”画布的空白区域中。

在“模型构建器”标准 工具条上单击添加数据或工具按钮 ，然后导航到工具箱 > 系统工具箱 > 分析工具 > 邻域分析。选择“缓冲区”工具，然后单击添加。

6、填入工具参数

通过以上步骤已将各工具添加到模型中，接下来便可以填入工具参数。

步骤:

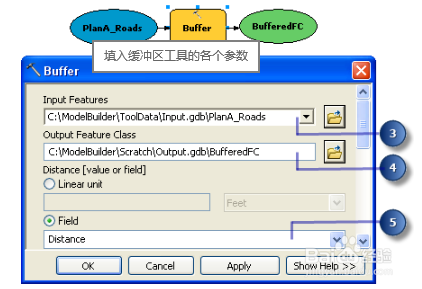

1  在“模型构建器”中，双击“缓冲区”工具打开其工具对话框。

2  对于输入要素参数，可以单击“浏览”按钮  然后导航到输入地理数据库 (C:\ModelBuilder\ToolData\Input.gdb)。

3  选择 PlanA_Roads 要素类，然后单击添加。

4  填入输入要素后，将自动生成输出要素类参数，并且已填入值。单击“浏览”按钮  替换输出要素类参数中自动生成的输出名称。导航到 ModelBuilder 文件夹中的输出地理数据库 (C:\ModelBuilder\Scratch\Output.gdb)，键入输出名称 BufferedFC，然后单击保存。

5  对于距离参数，可以选择字段选项，然后从下拉列表中选择“距离”字段。

6  单击确定。(无需填入任何其他参数。)

输入数据将作为变量（上图中的蓝色椭圆）添加到模型中并自动连接到 Buffer。输入变量（蓝色椭圆）、工具（黄色椭圆）和输出变量（绿色椭圆）的颜色发生了变化，这表明所有参数值均已指定并且工具已准备好运行。请注意，在工具对话框中单击确定并不会在“模型构建器”中执行工具。

数据或工具添加到模型中后便称为模型元素。共有三种基本元素：变量（例如，数据集）、工具和连接符

7  现在可以双击裁剪打开相关工具对话框。

8  对于输入要素参数，可以单击“浏览”按钮  然后导航到输入地理数据库 (C:\ModelBuilder\ToolData\Input.gdb)。

9  选择 vegtype 要素类，然后单击添加。

10  对于裁剪要素参数，可单击箭头并从下拉列表中选择 BufferedFC。蓝色再循环符号  表示 BufferedFC 在模型中是一个变量。添加“缓冲区”工具时，便会在模型中创建此变量。

11  对于输出要素类参数，可以单击“浏览”按钮 ，导航到输出地理数据库 (C:\ModelBuilder\Scratch\Output.gdb)，输入数据集名称 ClippedFC，然后单击保存。

12  在裁剪工具对话框中单击确定。

Buffer 工具的输出变量将作为输入自动连接（使用连接符）到 Clip 工具，如下图所示。

7、运行模型

各工具的所有参数均填入之后，模型便准备好运行。

步骤:

1  运行模型之前，请选择 ClippedFC 变量，右键单击，然后单击添加至显示选项。设置此选项可确保在“模型构建器”中运行模型时，输出 ClippedFC 可添加到 ArcMap 中的显示画面，这样便可以快速查看运行结果。

2  在“模型构建器”菜单中单击模型 > 运行整个模型。

模型开始运行，输出会添加到显示中。模型完成运行后，工具（黄色矩形）和输出变量（绿色椭圆）的周围会显示下拉阴影，表示这些工具已经运行过。

针对其他道路运行此模型

要针对其他道路（例如 PlanB 或 PlanC 要素类）运行该模型，可采用两种方法：

1  双击 Buffer，然后导航至另一个要素类，或者

2  将目录 窗口中的数据拖动到“模型构建器”画布中创建一个新的数据变量，然后将此变量连接到 Buffer。遵循以下步骤可详细了解如何操作。

步骤:

1  在 ArcMap 菜单中，选择地理处理 > 地理处理选项。

2  确保选中当连接元素时，显示有效参数(如果存在多个参数) 旁边的复选框。

单击确定。

3  在目录 窗口中导航到输入地理数据库。

选择 PlanB_Roads 要素类，然后将其拖动到“模型构建器”画布上。

4  单击“连接”按钮 ，然后按以下步骤操作：

单击 PlanB_Roads 变量元素。

单击 Buffer 工具元素。此时将弹出包含该工具可用的各个参数选项的快捷菜单。

从列表中选择输入要素参数。

这样，PlanB_Roads 变量将连接到 Buffer，同时将自动断开之前连接到该工具的 PlanA_Roads 变量的连接。模型元素的下拉阴影将消失，这表示尚未使用新添加的变量运行模型。

5  双击 Buffer，然后从 PlanB_Roads 要素类中选择相应的距离字段。

6  使用模型 > 运行整个模型来运行模型。

模型开始运行，输出会添加到显示中。模型完成运行后，工具和输出变量的周围会显示下拉阴影，表示这些工具已经运行过。ArcMap 内容列表中现有输出 ClippedFC 图层（之前针对 PlanA_Roads 运行模型得到的结果）将更新为 PlanB_Roads 的运行结果。

8、保存模型

保存是本教程的最后一步。您将使用在使用模型构建器创建工具教程中保存的模型。

步骤:

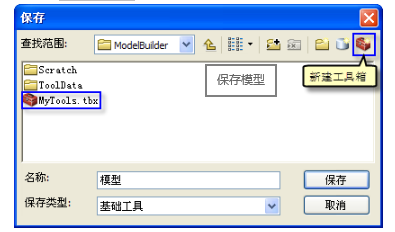

1  单击“模型构建器”工具条上的保存工具 ，然后导航到 C:\ModelBuilder。

2  模型只能保存在工具箱中。单击导航窗口上的新建工具箱图标 。

一个使用默认名称的工具箱将添加到工作空间中。

3  将名称更改为 MyTools.tbx。
