UG10.0练习三维建模二十五

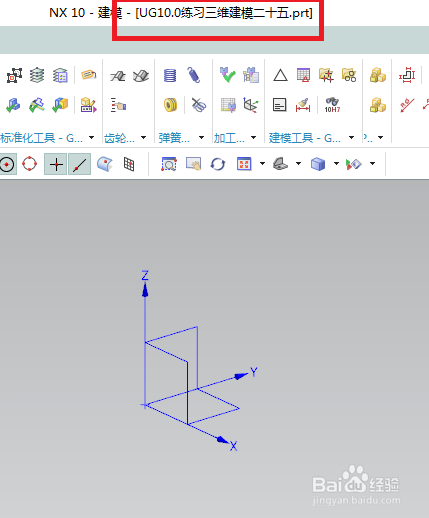

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。另存为“UG10.0练习三维建模二十五”

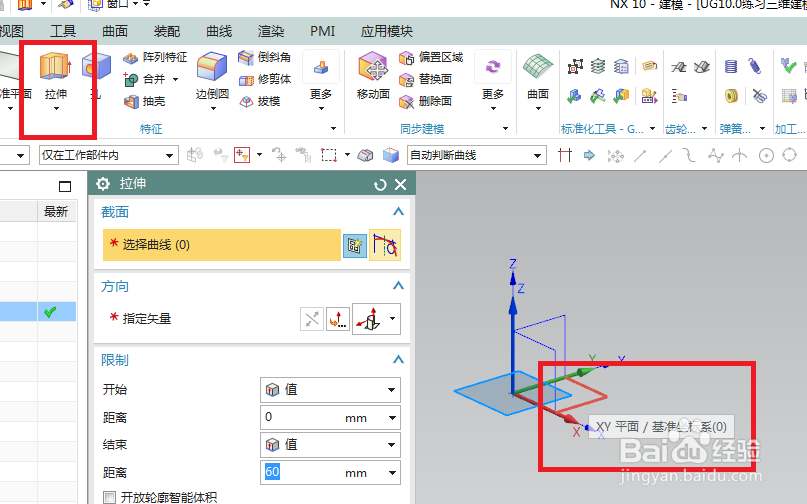

2、如下图所示，执行【拉伸——XY平面】，直接进入草图

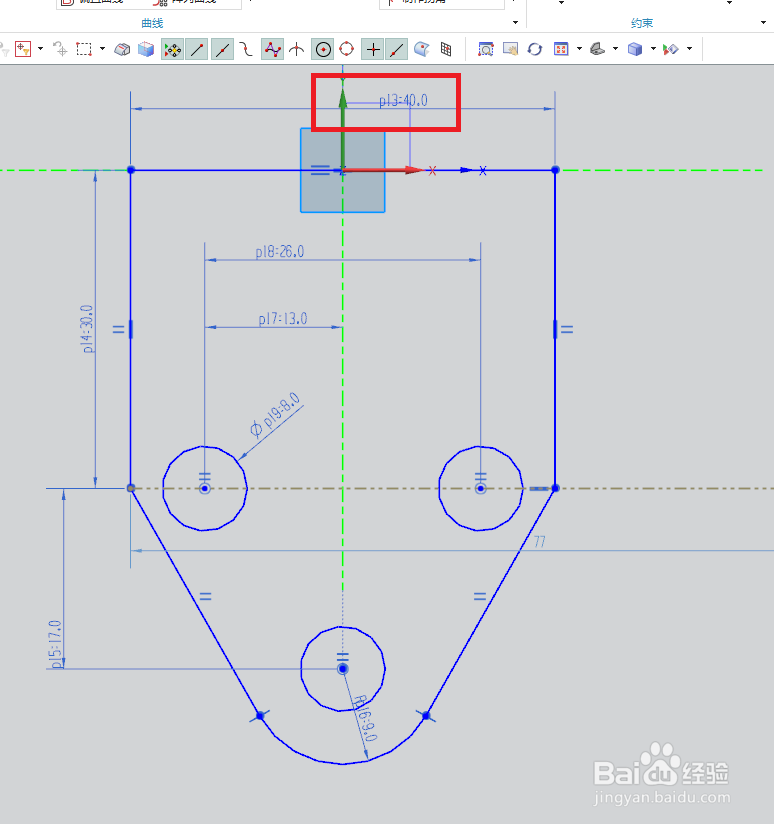

3、如下图所示，自动激活轮廓命令，画出大致图亲莉植轮廓，添加激活约束，重合，相等，相切，圆心点在纵轴上，激活快速尺寸命令，标注尺寸：42、30、17、R9，激活直线命令，画一条水平线段，转为参考，激活圆道药苍嗓命令，画三个圆，添加几何约束，圆心在线上，等径，激活快速尺寸命令，标注：26、13、ø8，点击完成，退出草图

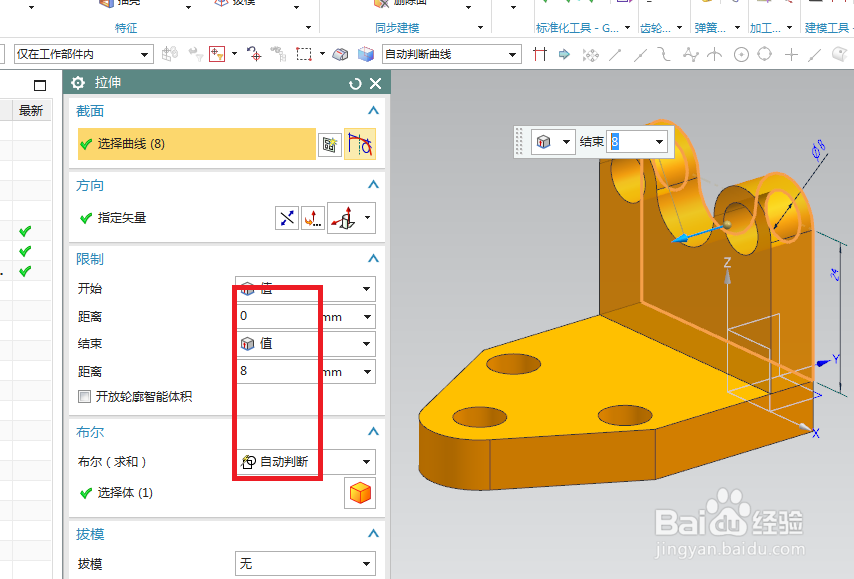

4、如下图所示，回到拉伸对话框，设置限制，：0开始，8结束，点击确定

5、如下图所示，执行【拉伸——XZ平面】，直接进入草图

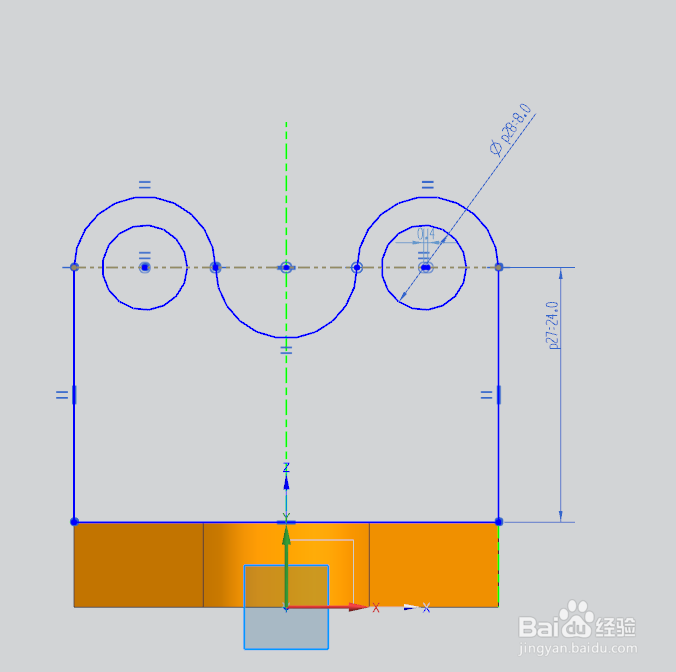

6、如下图所示，自动激活轮廓命令，画一个矩形，添加几何约束，等长，激活快速尺寸命令，标注尺寸：24，激活圆命令，画三个圆，添加几何约束，三个圆等径，相切，激活快速修剪命令，修剪成三端相切的圆弧，将圆心点所在的直线转为参考线，激活圆命令，以圆心为圆心画两个圆，添加几何约束，等径，双击修改直径ø，点击完成，退出草图

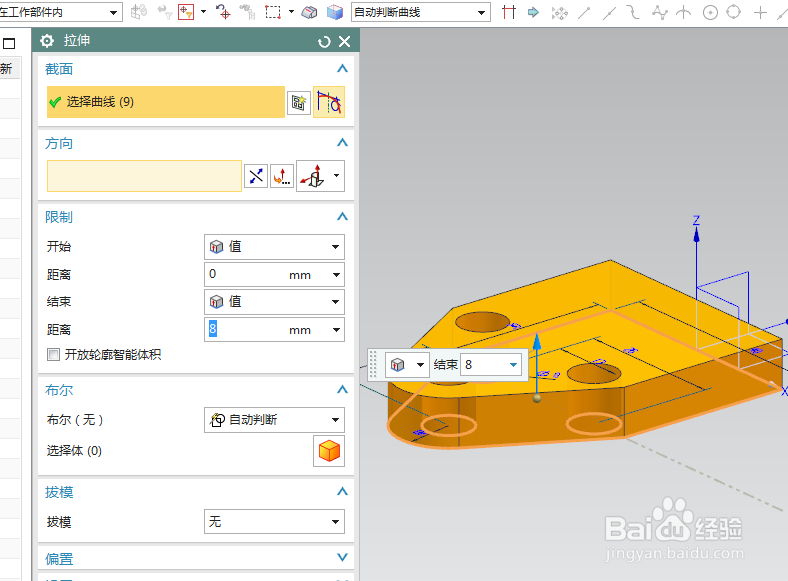

7、如下图所示，回到拉伸对话框，参数默认，注意方向，自动求和，点击确定

8、如下图所示，执行【菜单——插入——设计特征——筋板】，激活“筋板”命令。

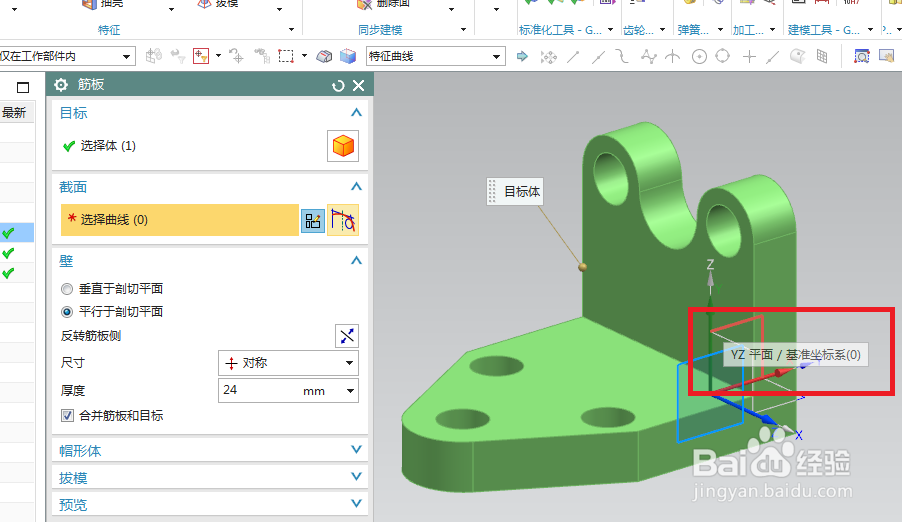

9、如下图所示，激活“筋板”命令，点击YZ平面，直接进入草图

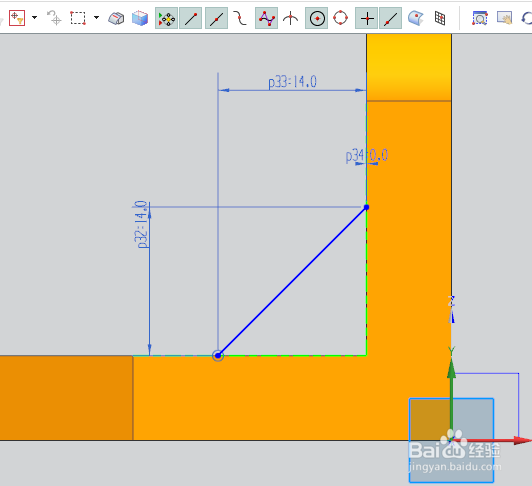

10、如下图所示，激活直线命令，画一条斜线，激活快速尺寸命令，标注尺寸：14、14、0，点击完成， 退出草图

11、如下图所示，回到筋板对话框，尺寸对称，厚度8，点击确定

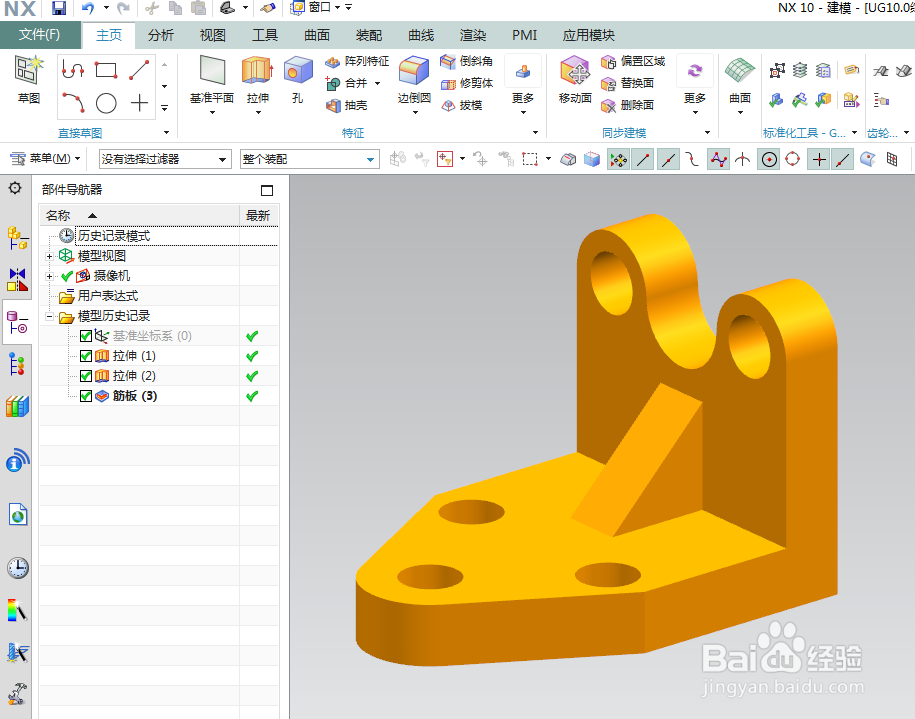

12、如下图所示，隐藏基准坐标系，显示为着色状态，————至此，三维实体建模完成，本次练习结束。
