怎样熟练使用绝缘油介质损耗测试仪

1、使用前准备
测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。因此必须严格按照下述方法要点进行。
a. 完全拆卸油杯电极；
b. 用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；
c. 用清水将电极清洗几次；
d. 用无水酒精浸泡各零件；
e. 电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料可能会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；

2、

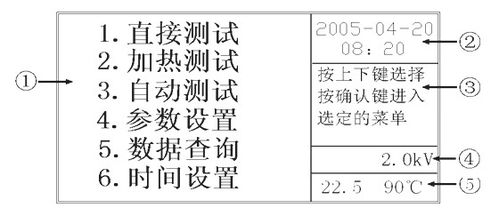

图一

3、菜单说明
① 主功能菜单
菜单1：<直接测试>　
功能：不加热直接进行介损测试。
用途：主要用于测试空杯介损及室温时油样介损。
菜单2：<加热测试>
功能：加热，直到达到设定温度后恒温，
任何时候启动测试时对介损进行测试。
用途：主要用于需要掌握中间某温度段的介损值。
菜单3：<自动测试>
功能：加热，直到设定温度后恒温，
在油样温度达到设定温度后自动启动介损测试。
用途：主要用于自动测试设定温度的介损值。
菜单4：<参数设置>
功能：用于设置恒温温度及介损测试电压。
菜单5：<数据查询>
功能：用于查询以前实验的存储数据结果。
菜单6：<时间设置>
功能：用于校准时钟、日历，此时钟在停电后会继续运行。
② 日历
③ 状态提示框
④ 设置电压
⑤ 当前油杯温度、设置加热温度

4、仪器操作说明及注意事项
a) 仪器接地端接地，电源入口引入AC220V电源；
b) 打开箱盖，可将油杯取出，加热及测试介损时，应将箱盖关上；
c) 箱盖内有一根测量线，其芯线应连油杯测量极，屏蔽层应连油杯屏蔽极；
d) 启动加热后，油杯上会有高温，如要取出油杯等物，应小心操作，以免灼伤；
e) 启动测试后，油杯上会带高压电，如要取出油杯应小心操作，以免触电；
f) 箱盖具有合盖保护，打开盒盖时，会中断加热及中断高压。
g) 搬运仪器时应将油杯取出单独包装，以防止从中掉出打坏油杯。

5、菜单操作详细说明

6、确认“直接测试”菜单进入菜单图一。
2、按上下键可以移动需要操作的菜单。
3、光标移动到开始测试时按确认键将启动测试。
4、光标移动到下面两菜单按确认键开/关该功能。
5、开：测试该项参数，关：不测试该项参数。

7、

1、确认“加热测试”菜单进入菜单图二。
2、按上下键可以移动需要操作的菜单。
3、光标移动到开始加热时按确认键将启动加热。
4、光标移动到下面两菜单按确认键开/关该功能。
5、开：测试该项参数，关：不测试该项参数。

8、

1、在菜单图二中确认“开始加热”后进入菜单图三。
2、按确认键随时可以启动测试。

9、确认“自动测试”菜单进入菜单图四。
2、按上下键可以移动需要操作的菜单。
3、光标移动到开始自动测试时按确认键将启动加热。
4、光标移动到下面两菜单按确认键开/关该功能。
5、开：测试该项参数，关：不测试该项参数。

10、确认“参数设置”菜单进入菜单图五。
2、按上下键可以修改光标对应的值。
3、按确认键将存储该数据并将光标移动到下一菜单。
4、注意，必须确认后该数据才有效，按取消键将退出。
5、触发时间是指温度达到设定温度后，整个杯体温度达到内外平衡的一个估计时间。

11、确认“时间设置”菜单进入菜单图六
2、按上下键可以修改光标对应的值
3、按确认键将存储该数据并将光标移动到下一菜单。
4、注意，必须确认后该数据才有效，按取消键将退出菜单图六。
