ZC-204A变压器短路阻抗测试仪短路阻抗实验

1、短路阻抗试验按后面的接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位。

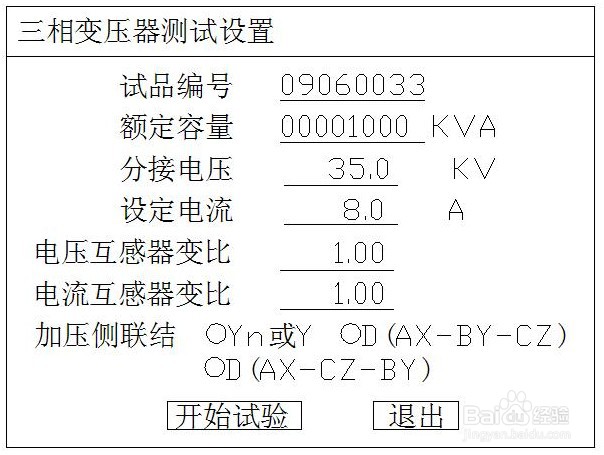

2、在主界面中选择三相变压器将进入如下图三相变压器参数设置界面，在主界面中选择单相变压器讲进入图4单相变压器参数设置界面，参数设置界面的参数意义如下：试品编号：被试变压器编号，该编号打印输出，便于记录管理；额定容量：指变压器的标称容量；分接电压：是指加压绕组所在的分接电压；设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，同时蜂鸣器开始报警，此时应缓慢升压或锁定结果。电压互感器变比是指外接电压互感器的变比；电流互感器变比是指外接电流互感器的变比；加压侧连接：三相变压器施加电压侧的连接组方式，变压器的铭牌上标注有该信息。其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的连接组方式。参数设置完成后，按开始试验将进入实时测量模式，下图1与下图2分别为三相变压器与单相变压器的试验测量界面。

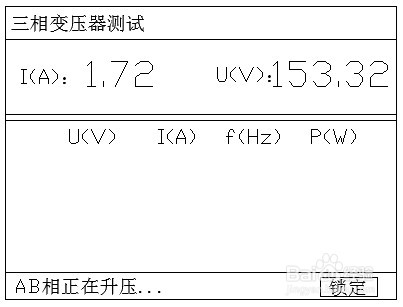

3、在此测试状态下开始用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，达到预定电流后长按OK键锁定当前结果，此时屏幕下放提示“正在测量…”，在此期间请不要调节调压器输出。测量结束后屏幕下方将显示记录的电压、电流、频率、功率值，同时屏幕下方提示新的测试相。

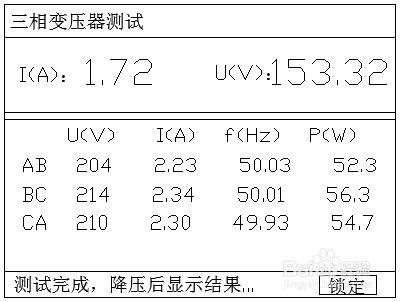

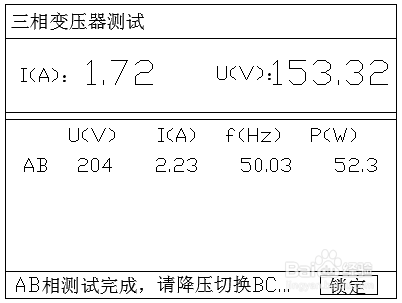

4、对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，例如当AB相结果锁定测试完成后会显示如图7所示的切换相的提示，此时应降压然后根据接线掬研疔缎图连接BC相，继续升压测试，三次测量尽可能使施加的电流一致。三次测量中仪器不能关机、不能退出三相测试界面，当改变被试变压器的接线时，试验用的调压器应归零。屏幕的下方提示有当前仪器测试的相。当最后一项测试完成后会显示如下图所示的测量完成提示，然后应当降压当电压降到安全电压后一起会自动显示测试结果界面。

5、三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果，如下图
