频响法绕组变形测试仪上位机软件的安装方法

1、频响法绕组变形测试仪上位机软件运行环境：32位 window XP 或 32位 window 7 系统。

2、应用程序的安装： 打开应用程序文件夹，双击setup.exe, 若用户PC机没有安装.NET 程序运行环境，该安装软件首先安装.NET环境，然后再安装本软件。

3、首次将设备与电脑连接，需要在PC机上安装硬件驱动，对应光盘USB Drive目录，安装驱动步骤见附件III。

4、下载数据：连接USB线，使仪器设备处于上传数据状态，单击本软件【连接设备】，设备连接成功后单击【下载数据】即可，数据自动命名、自动保存, 文件命名规则为：测试频段_接线套管_测试日期.xls。

5、联机测试：每次测试前用户必须新建文件以保存测试数据，测试完成，数据自动保存，打开目录即可查看。

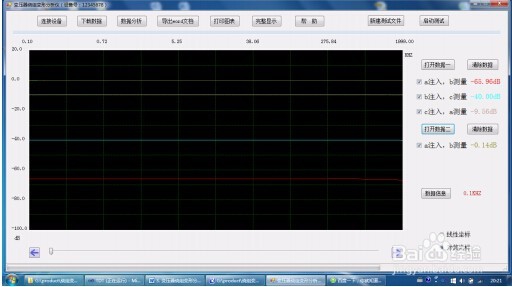

6、数据分析：用户可自行设置分析频段，然后单击【分析】即可。用户可以选择性的“导出word文档”和“打印曲线”的显示曲线、曲线信息、分析结果。

7、.曲线水平缩放：“Shift“ + 鼠标滚动，曲线纵向缩放：“Alt”+ 鼠标滚动，按住鼠标左键上下移动。

8、双击复选框后面的分贝值改变曲线显示颜色。拖动“跟踪滑块”或单击两边按钮或单击“跟踪滑块”后滚动鼠标查看不同频率下的分贝值。

9、【清除数据】只是清除当前数据的显示，并没有删除文件，若用户需要删除文件，进入目录删除即可。

10、用户不要更改.xls文件的内容,否则将导致软件无法识别而产生错误。
