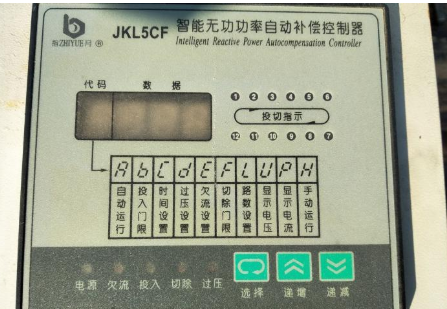

jkl5cf 无功功率自动补偿器使用说明（调试说明书）

无功功率补偿控制器有鹩梏钔喔三种采样方式，功率因数型、无功功率型、无功电流型。选择那一种物理控制方式实际上就是对无功功螟苋镔柞率补偿控制器的选择。控制器是无功补偿装置的指挥系统，采样、运算。

发出投切信号，参数设定、测量、元件保护等功能均由补偿控制器完成。十几年来经历了由分立元件--集成线路--单片机--DSP芯片一个快速发展的过程，其功能也愈加完善。就国内的总体状况，由于市场的需求量很大，生产厂家也愈来愈多。

其性能及内在质量差异很大，很多产品名不符实，在选用时需认真对待。在选用时需要注意的另一个问题就是国内生产的控制器其名称均为"XXX无功功率补偿控制器"，名称里出现的"无功功率"的含义不是这台控制器的采样物理量。采样物理量取决于产品的型号，而不是产品的名称。

扩展资料：

对功率因数测量的灵敏度最好要达到0.001。准确地说，应该是对相位差的测量要求，因为测量无功功率并不需要使用功率因数值。这里要强调一点，对无功电流的计算应该使用Iq=I×sinφ的公式来进行计算，而sinφ的值应该根据相位差的值直接进行计算。

不能使用sinφ=(1-cosφ2)1/2的公式计算，否则当相位差在0度附近时，cosφ的微小变化会导致sinφ的很大变化，导致sinφ的值误差太大。

例如cosφ=0.99时，对应的相位差是8.1度，对应的sinφ值为0.14，意味着0—0.14之间其他sinφ值检测不到。

对相位差的测量要求达到整个-180—+180度范围。有一些控制器具有电流互感器接反的自动识别功能，这种控制器以有功必须为正值来判断互感器的正反，相当于-90—+90度范围，这就可能以下的问题：

（1）当负荷处于发电状态时会出现检测错误。

（2）当负荷为纯电感或纯电容时，由于有功电流约等于零，可能会将电感误判断为电容或者将电容误判断为电感。

而负荷为纯电容的状态经常会出现，例如负荷为单一大负荷而负荷停机时，无功补偿电容器尚在运行，于是变压器二次电流就变为纯电容电流，如果将这个电流误判为电感电流，控制器就会继续投入电容器，直至将所有的电容器全部投入运行，造成严重的过补偿现象。
