LED之DMX控制浅析

                                 LED之DMX512控制浅析

     随着LED技术的提高，目前的照明行业已经被LED所引领，LED控制系统也随之兴起。

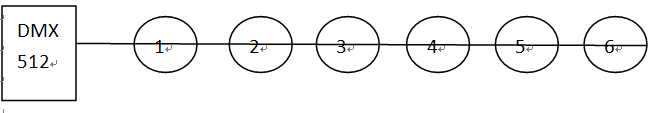

这里我所讲述的控制方式主要是用在室外景观照明，像体育馆、古建筑的照明等。虽然静态的照明效果会给人真实、静谧的感觉，但动态的照明效果也随处可见。最常见的室外控制系统，当属DMX512。DMX512官方的定义，就是由RS485协议演变而来的一种并行信号传输协议。其实通俗的说，所谓的传输协议就是一种约定、一种规范。类似于考试的时候，朋友帮忙作弊，大拇指代表A，食指代表B，这就是一种约定，一种暗号。DMX512的含义是该系统可以控制512个通道，就像一支队伍的教官，依次让队伍报号1、2、3。。。教官只需喊编号，就可以找到对应的人，从而让不同的人干不同的事情，这里的1、2、3其实就是DMX512控制系统中所谓的地址码，正因为每个灯的地址码可以不一样，DMX控制系统，才可以让不同编号的灯具显示不同的效果。

比如，DMX512系统可以发号指令，1号灯亮红色，2号亮绿色，3号亮蓝色等等（这里假设每个灯占有RGB三个通道）这就是DMX控制系统的功能。所有的灯共用同一根信号主线，比如DMX系统可以发出一个仅让1号灯亮的指令，而没有对其他灯做处理，那么只有1号灯才会响应指令，其他的灯具虽然共用一根主线，但由于编号不是1，不会做任何处理。至于具体的DMX电路如何设计，现场如何施工，动画效果如何制作，后续有时间再和大家沟通。
