千兆交换机到配线架水晶头做法

1、利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

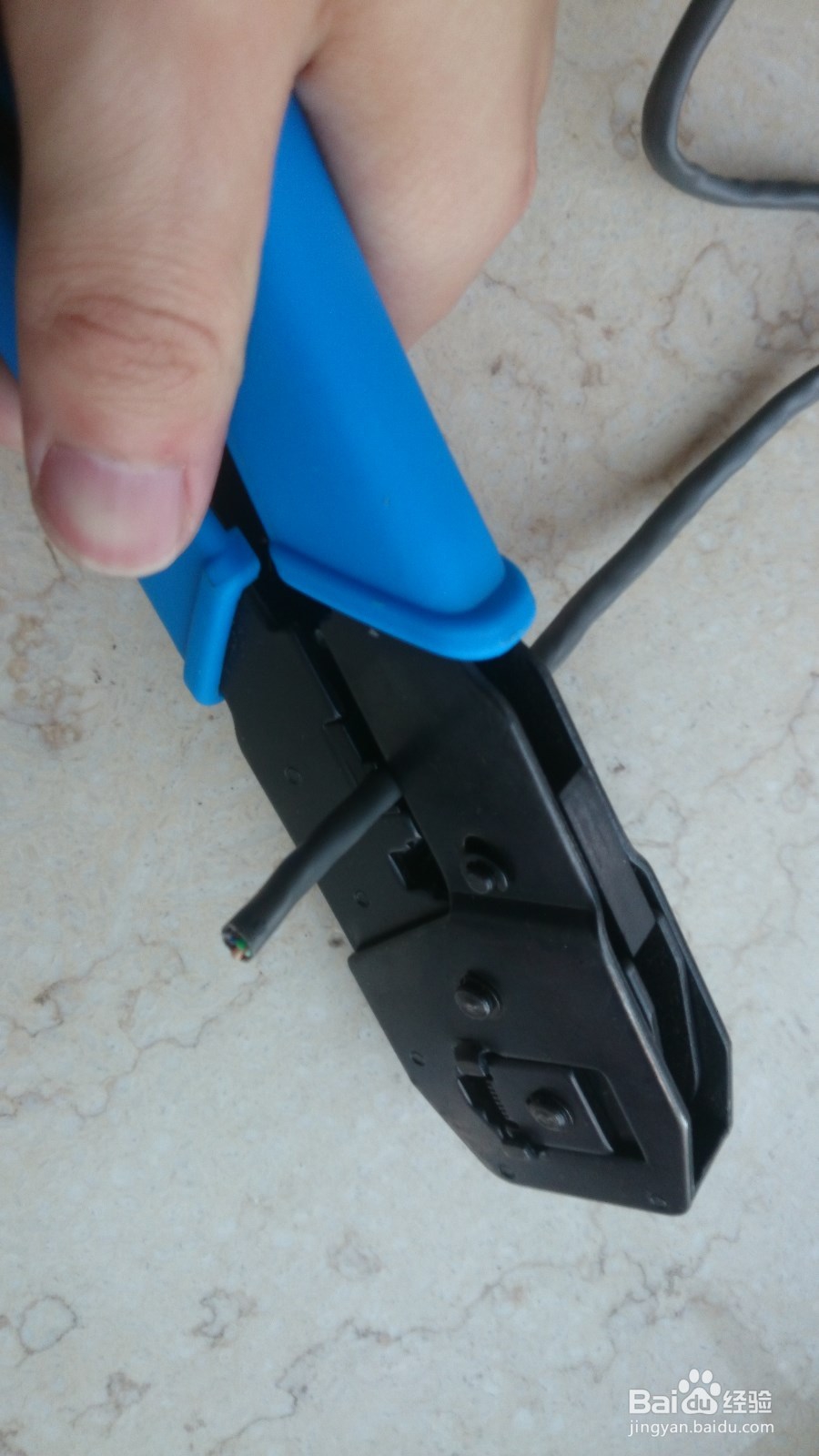

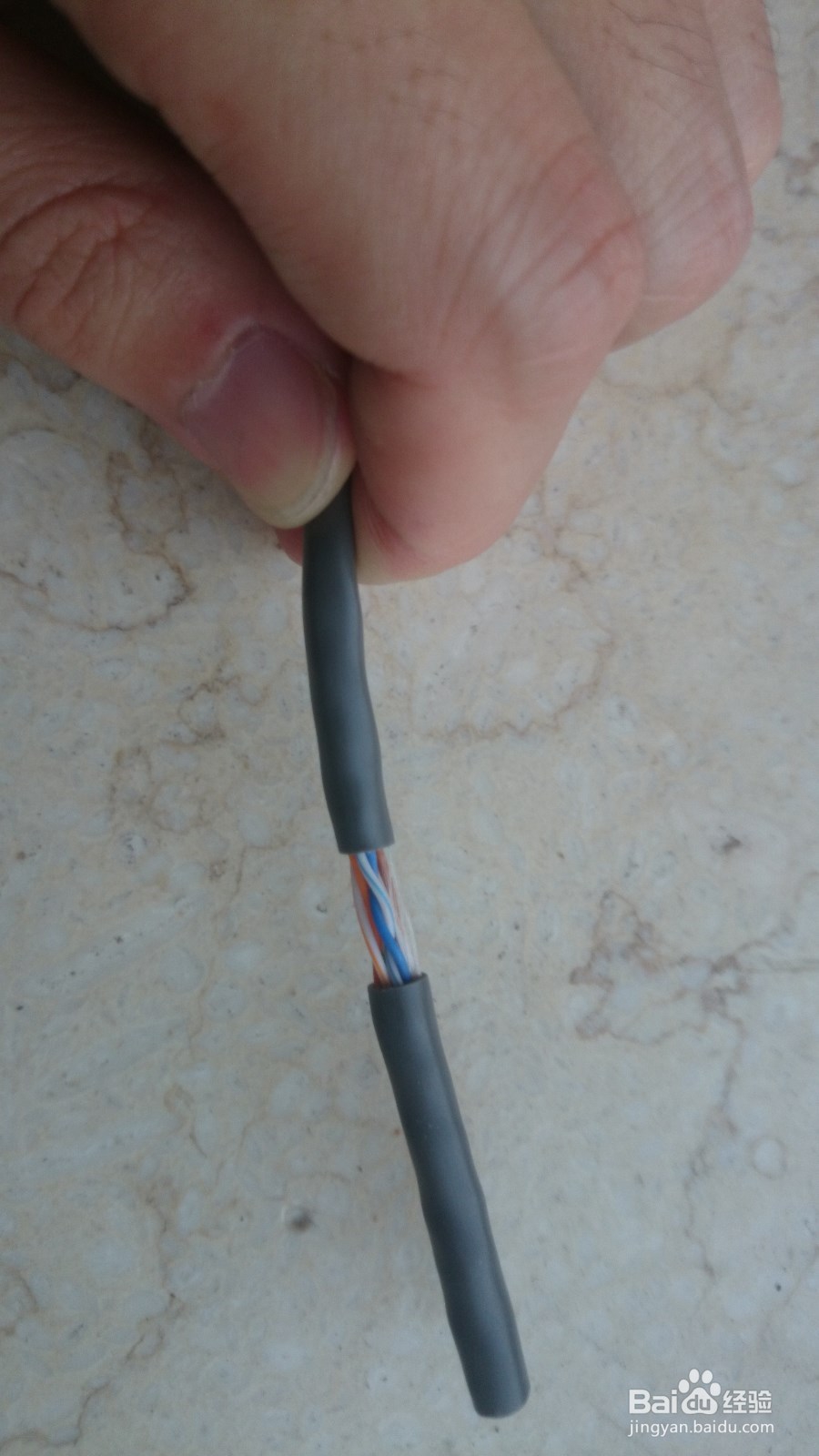

2、把双绞线的灰色保护层剥掉，将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

3、双绞线的连接方法也主要有两种，分别为直通线缆和交叉线缆。直通线就是水晶头两端都同时采用T5瀵鸦铙邮68A标准或者T568B的接法，而交叉线则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作。现在一般都是用直通线缆

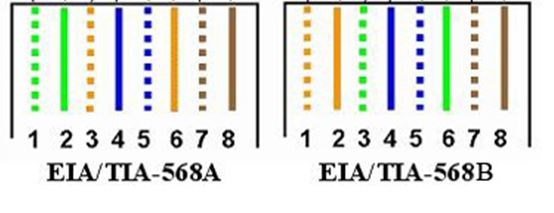

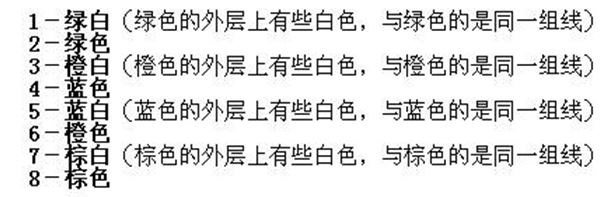

4、T568A 标准描述的线序从左到右依次为

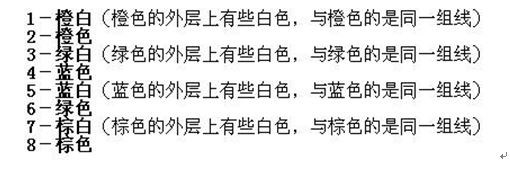

5、T568B 标准描述的线序从左到右依次为

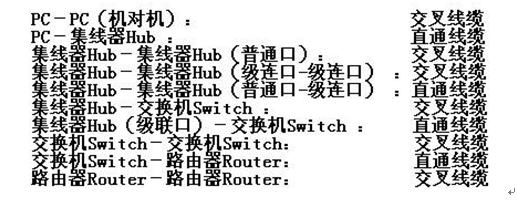

6、应用场合

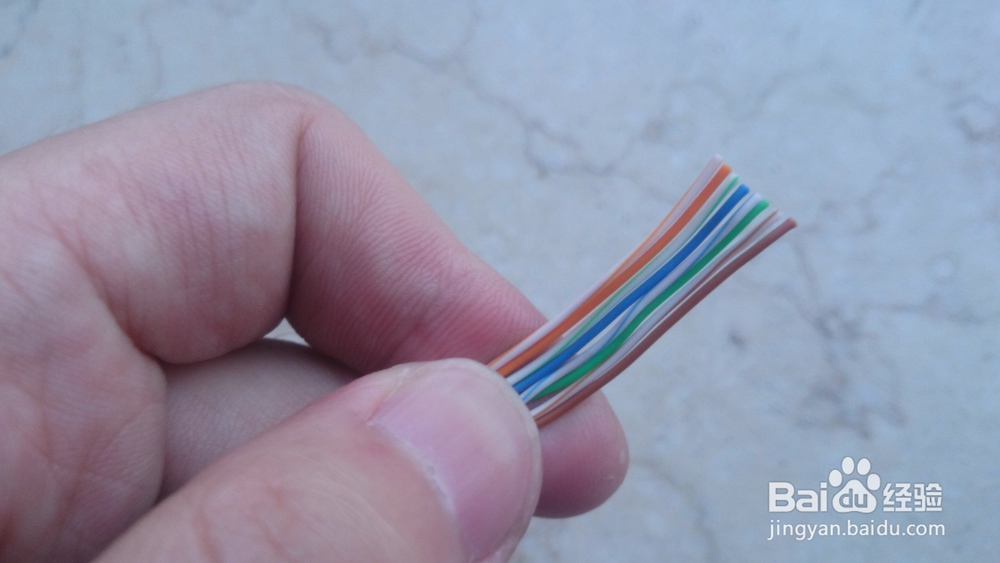

7、把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

8、把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐

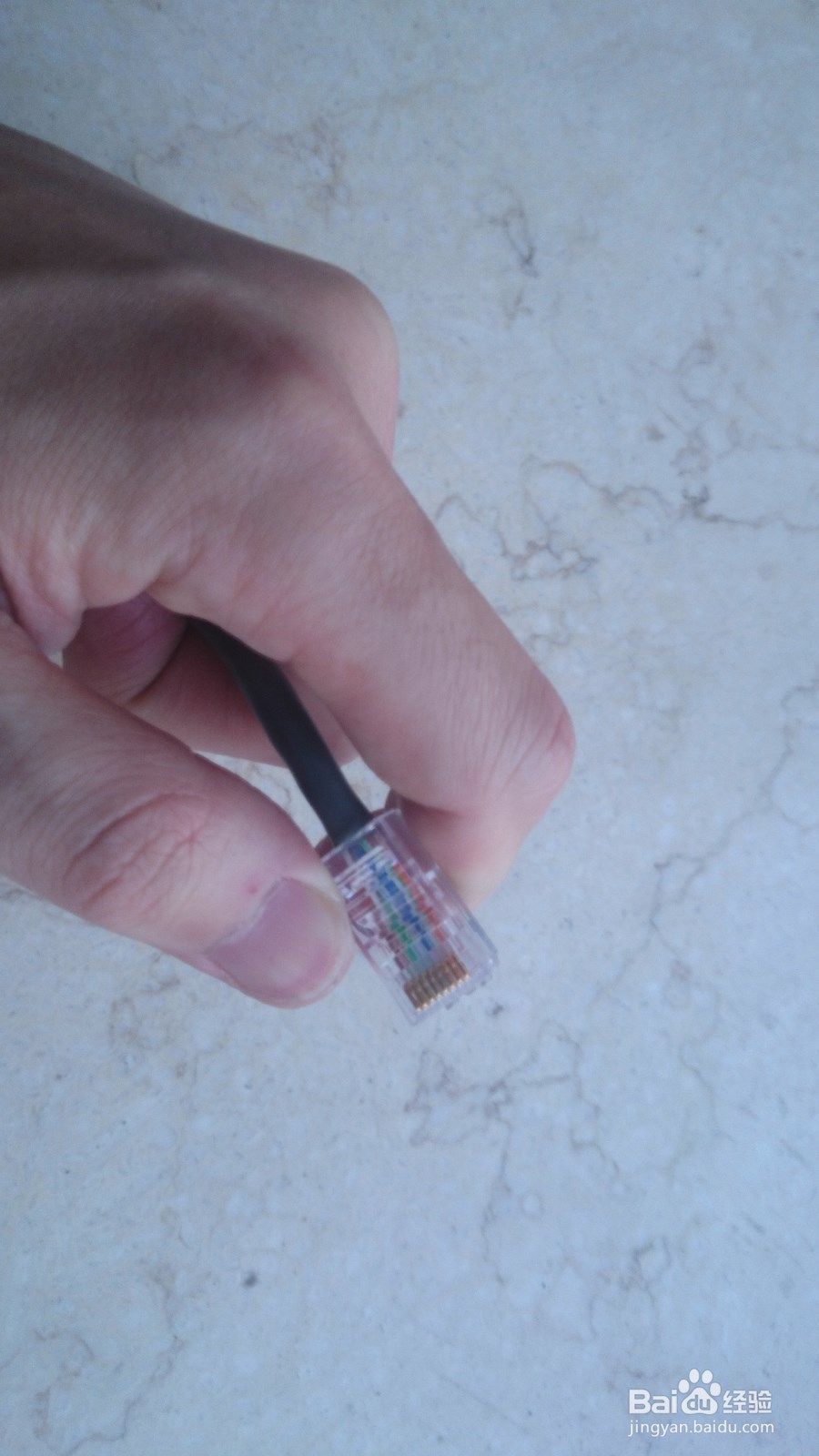

9、我们需要做的就是把整理好的线缆插入水晶头内，确保每一组线缆都紧紧地顶在水晶头的末端。

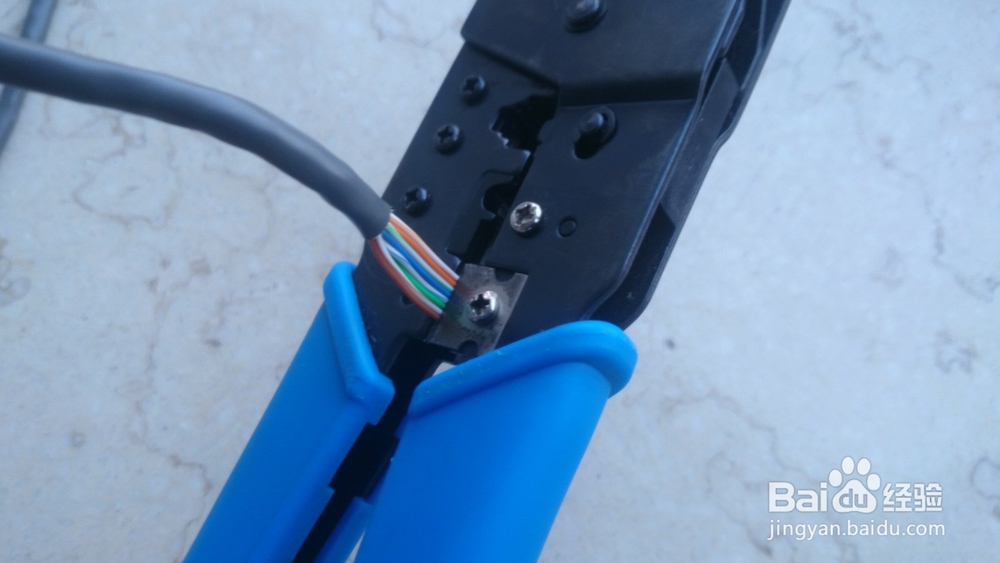

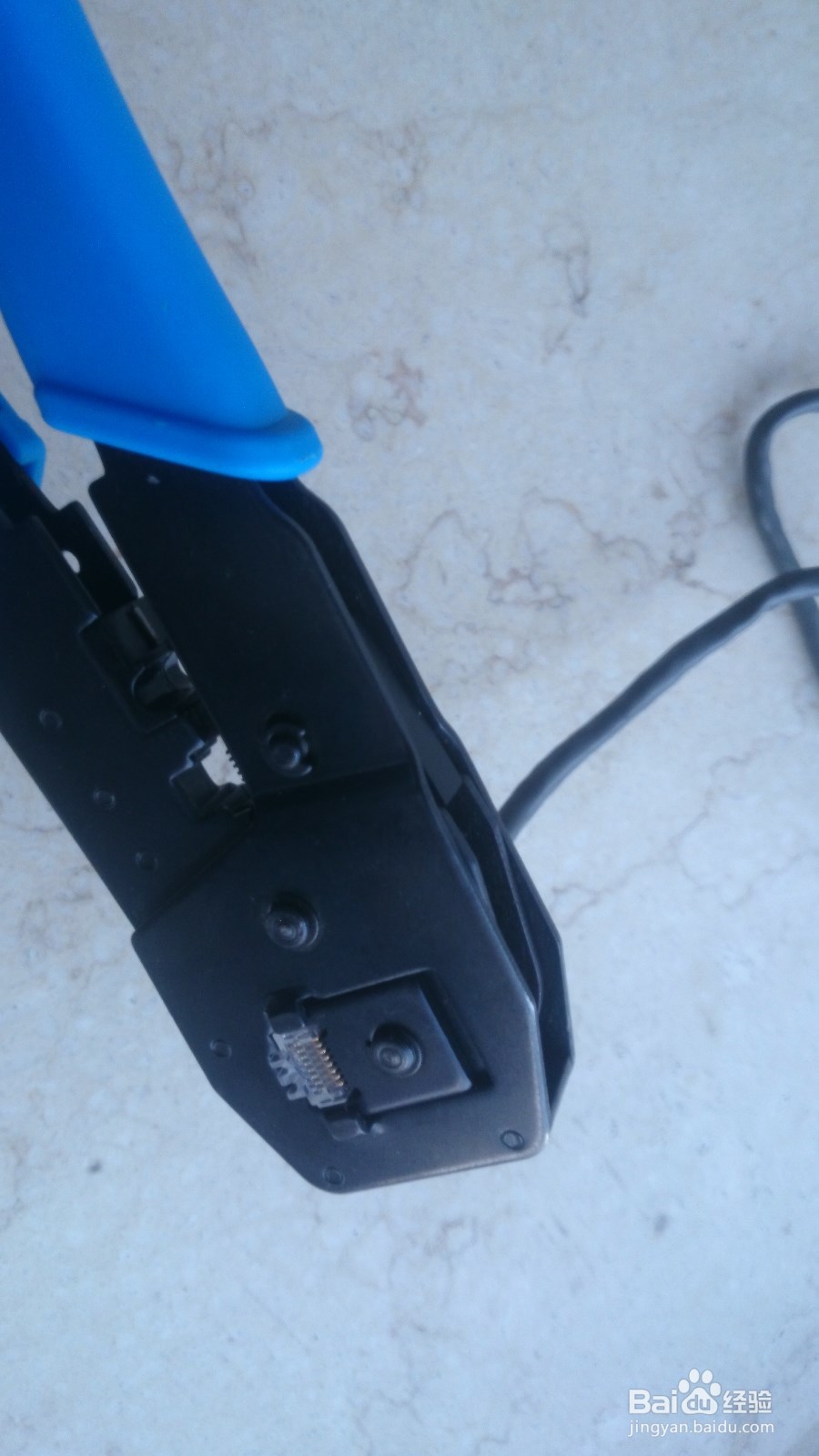

10、最后就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，听到轻微的“啪”一声即可。
