怎样快速学习程控电源的3种接线方式

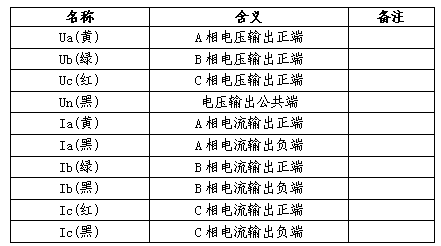

1、使用HT3050三相程控精密测试电源前，首先要接上电源，HT3050供电电源为单相工频220V，通用于国内一般的市电。背板上有电源插座，接上电源后打开炼蓄晦擀电源开关，功率源开始上电工作，上电后功率源处于输出停止状态，操作界面停留在开机主界面上面。然后可以进行负载接线操作，负载接线也可以在上电之前进行。 接线一定要在标准源输出停止的状态下进行，否则容易导致电压短路和电流开路等故障。电压接线严禁对地短路。电流在输出停止的状态下可以进行接线，而不用对标准源断电。电压和电流输出可以有单点连接。注意：电压输出不可短路，电流输出不可开路。前面板 产品的前面板示图如图1所示。图1产品前面板程控电源接线端子说明

2、后面板 后面板根据不同的选配功能,其布置不一样标准的输入端子（1---5） 第一脚（PIN1）：信号(其他颜色) 第二脚（PIN2）：未用第三脚（PIN3）：5V电源未引出第四脚（PIN4）：未用第五脚（PIN5）：地(黑色)当配置为电能输入时：

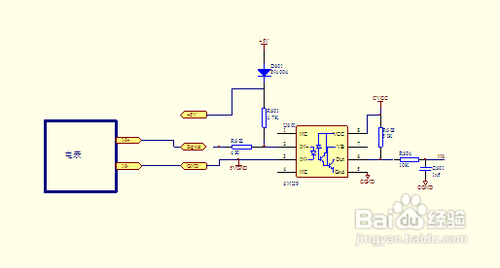

3、相对常见的电能表脉冲输出方式，HT3050三相程控缔眠箨盘精密测试电源脉冲输入接线方法：当电表为无源脉冲时,合上时光隔关断,断开时光隔导通.当电表为有源脉冲时,高电平光隔导通,低电平时光隔关断电表的脉冲正端接信号---1,负端接5---地当配置为SOE输入时用户必须提供无源的输入节点，或者5V的湿节点。其用法同电能输入。
