【excel图表】如何制作水波浪填充的柱形图

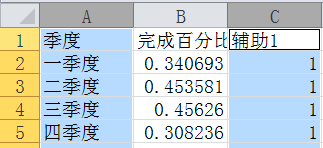

1、如下图所示，是本例子的原始数据，但是为了得到理想的柱形图效果，还需要使用辅助列，本例子中由于数据列填充的是不规则的形状，因此不能采用堆积柱形图的方式实现，因此使用辅助列是一组全为1的数据。

2、如下图所示，首先选中第一列和辅助列数据，插入柱形图-簇状柱形图，得到图2,；然后选中数据列，Ctrl+C，到绘图区Ctrl+V，得到图3；这个顺序不能反过来，否则数据列就会被辅助列覆盖了。

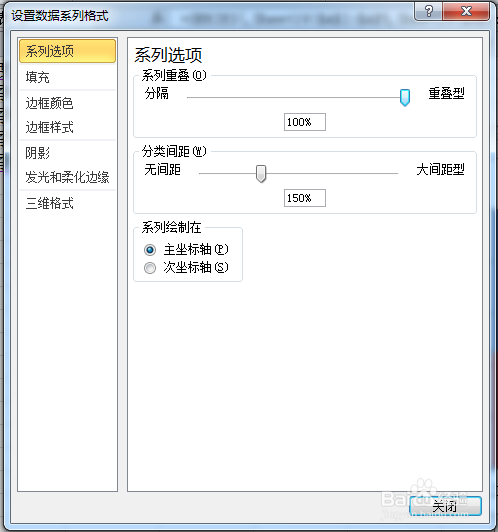

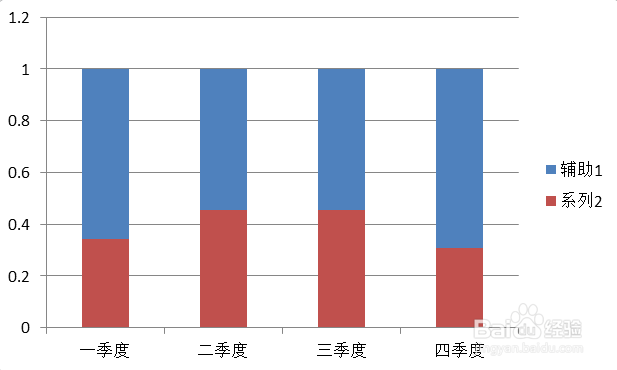

3、如图1所示，选中图表上的数据列，右键-设置数据系列格式-系列重叠设置为100%，得到图2。

4、绘制填充图形，插入-矩形，矩形宽度大小与图表中的柱形大小一致，右键“编辑顶点”，出现编辑路径后，右键添加顶点，如图1所示；添加若干个顶点后，通过调整顶点的方式调整曲线，形成水波浪的样子，最后得到下图2。

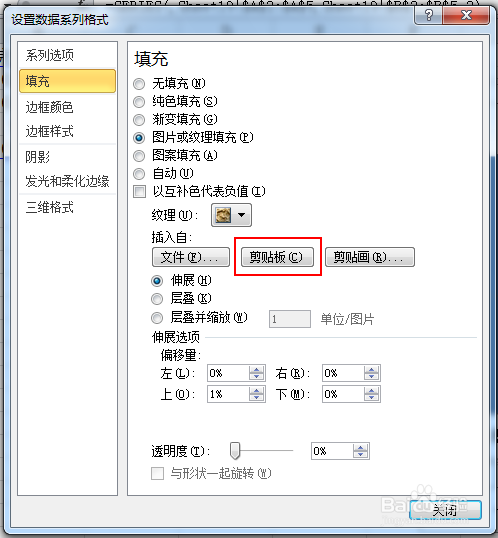

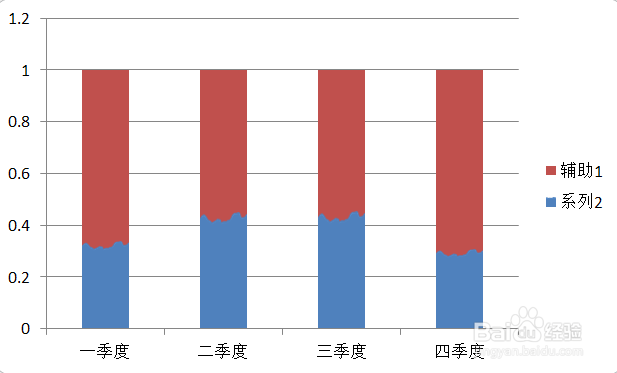

5、Ctrl+C复制一下生成的图案到剪贴板，图表区中选中数据列，设置填充-图片或纹理填充-插入自剪贴板，得到下图2所示图表，基本得到雏形。

6、美化步骤：设置辅助列的填充颜色为浅蓝色渐变填充，删除纵坐标，图例，插入数据标签并居中显示，设置绘图区为无填充，图表区填蓓豆咛萱充为图案填充，横坐标轴刻度设为无刻度，调整坐标轴显示字体，即可得到成图，如图2所示。

7、希望我的经验对你有用，请戳这里，在投票处点个赞吧：）
