室内高清LED电子显示屏

、一种室内高清LED电子显示屏16位恒流驱动芯片设计目前，大型室内高清LED电子显示屏已成为高清晰大屏幕平板显示器件的主流产品。这是一种由显示驱动集成电路芯片组成的显示单元拼接而成的大尺寸平板显示器件，显示单元中的集成电路驱动芯片主要用于接收后端控制系统的数字信号，驱动前端屏体发光二极管导通，实现信息显示。因此，驱动芯片的性能对室内高清LED电子显示屏的显示质量起着关键作用。近年来，随着LED显示屏显示技术的快速发展，专用型芯片已成为大型彩色LED显示屏的主流驱动芯片，但仍存在一些关键问题亟需解决，其中最为核心的是多位恒流驱动显示技术。精确的多位恒流驱动决定了大型室内高清LED电子显示屏显示的均匀性、一致性和商用价值。　　本文基于CSMC 0.5 μm 5 V CMOS工艺，采用高精度基准电压抗失调和驱动电流输出匹配等技术，设计了一种适用于户外工作环境的彩色LED显示屏16位恒流驱动专用芯片，经仿真测试和流片验证，证明所研制芯片达到应用指标要求。

一：芯片系统设计

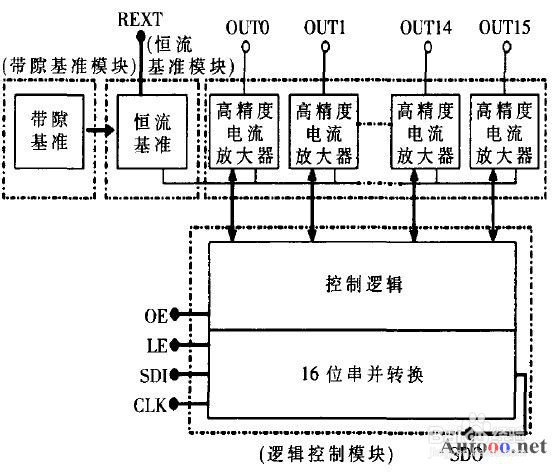

1、　芯片的系统结构如图1所示。电路系统主要包括带隙基准、恒流基准、高精度电流放大器和逻辑控制等模块。其中，带隙基准模块产生高精度低失调基准电压，恒流基准模块利用基准电压和外挂电阻产生恒定基准电流，每个通道的高精度电流放大器完成对基准电流的放大，逻辑控制模块完成串并转换以及对每个通道的使能控制功能。图1 芯片内部结构框图

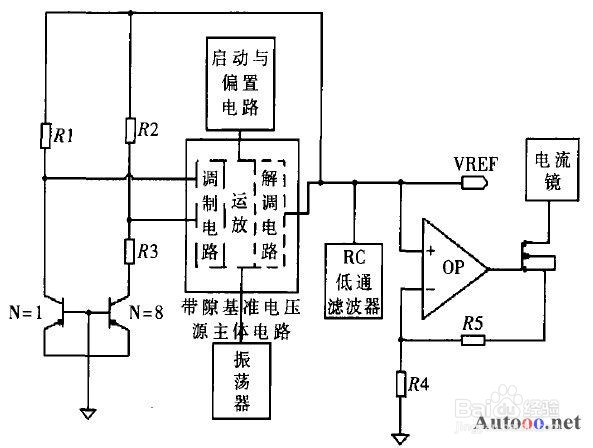

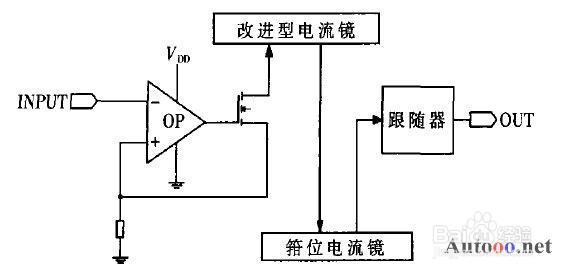

2、　采用Hspice仿真器对上述设计的带隙基准模块从－40 ℃~80 ℃进行温度扫描。结果表明，当电源电压VDD=5.0 V，在5种不同工艺角变化时，基准电压随温度变化的最大偏移为2.2 mV，温度系数达到14.7 PPM/℃。恒流基准模块　　本设计中恒流基准模块采用外挂精确电阻和运算放大器负反馈方式，为高精度电流放大器提供恒定电流基准。考虑到高精度电流放大器工作在开关状态，因此在设计中添加了改进型电流镜、箝位电流镜和跟随器，如图3所示。其中，运算放大器采用两级结构并经过密勒补偿，以保证系统的稳定性，同时通过插入电阻方法消除零点造成的影响；改进型电流镜用于减少沟道长度调制效应引起的失配，并提高输出阻抗和输出驱动电流的匹配精度；箝位电流镜可提高电流镜速度，支持25 MHz的数据移位频率和高速电流响应；跟随器则隔离了高精度电流放大器对恒流基准模块的干扰。图3 恒流基准模块的电路结构图

3、仿真结果表明，在VDD=5.0 V和各种工艺角下，－40 ℃~80 ℃时恒流基准模块产生的基准电流与外挂电阻REXT成反比，大小为1.25 V/REXT，偏差在0.1%范围之内。高精度电流放大器　　高精度电流放大器和LED直接连接，并通过逻辑控制模块控制其输出驱动电流的开关。当逻辑控制模块输入从有效变为无效时，采用上拉网络和下拉网络对运放和输出进行关断，达到快速关闭LED的目的，电路结构。此外，考虑到高压管电容的影响，采用了放电电路以消除输出驱动电流中的杂波。
