功率因数变送器

1、特性功率因数变送器适用于单相线路、三相三线、三相四线平衡线路，对于不同线路，仅改变接线方式，即可用同一变送器测量线路功率因数。以单片机等微处理器为核心，采用高效算法，实现交流电路频率的精确测量

2、应用广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统

3、技术参数输入标称值：电流 1Aac巳呀屋饔,5Aac;电压 100Vac,150Vac,300Vac输入过载：持续 2 倍，瞬时电流 10 倍/5 秒瞬时电压 2 倍/30 秒输入负载：电流互感儡泌掩羞器： ≤0.2VA；电压互感器： ≤0.1VA精度： ≤±0.2%R.O.； ≤±0.5%R.O.；响应时间： ≤400mSec.输出电压： 0~10Vdc,1~5Vdc,0~5Vdc 等输出电流： 4~20mAdc,0~20mAdc,0~10mAdc 等输出波纹： ≤0.5R.O.输出负载：电流输出时≤750Ω；电压输出时≥1KΩ输出零点校调： ≤±20%RO输出满度校调： ≤±20%RO工作电源： AC220V± 10%、 DC220V、 DC110V、 DC24V电源功耗：直流供电<3W；交流供电<4VA外壳： ABS 工程塑料隔离：输入/输出/电源/外壳相互隔离耐压强度： AC4KVrms/min绝缘阻抗： ≥100MΩ， DC500V工作环境温湿度： -10 ~55 ℃ ℃ ， <80%相对湿度储存环境温湿度： -20 ~70 ℃ ℃ ， <70%相对湿度外型尺寸： 112mm(长） ×100mm（宽 ） ×70mm（高）安装方式：标准 35mm 导轨重量： <400 克

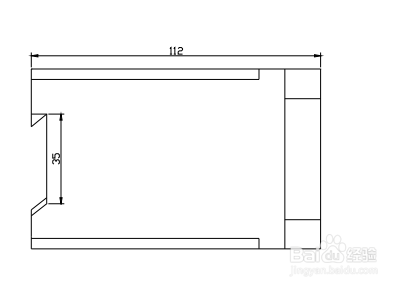

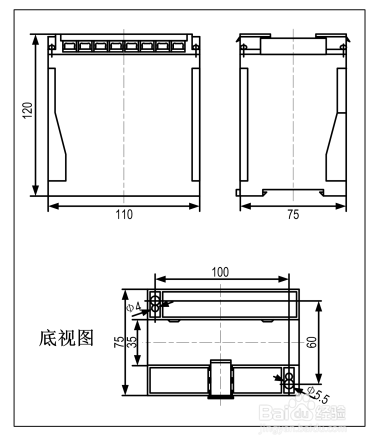

4、外型尺寸

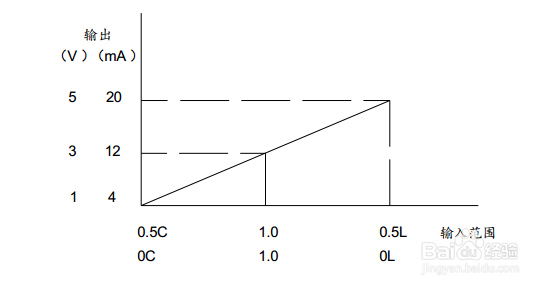

5、输入输出曲线图

6、产品结构图

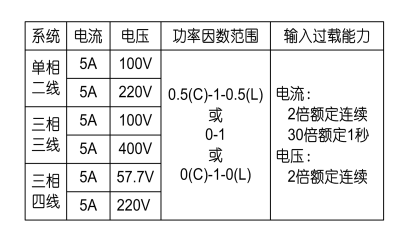

7、输入

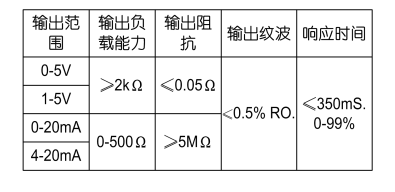

8、输出

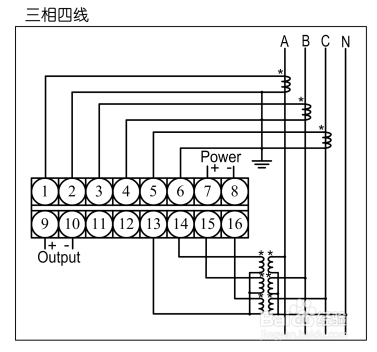

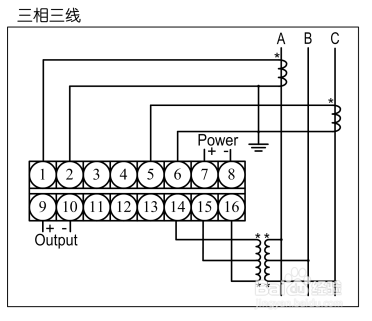

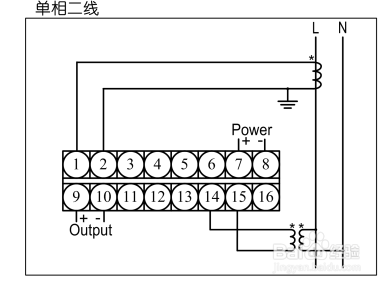

9、接线图

10、安装注意事项确认规格靠漤霸陆贴纸上所标示规格与所订购是否相同。输入电流或电压是否在规格范围内。注意工作电源是否正确矣喾动痞并接正确端子；请务必根据变送器接图接线。变送器输入接 CT 或 PT 的二次输出。本使用说明中的内容如与网站、样本等资料有不符之处，以说明书为准。
