天正CAD怎么绘制剖切符号

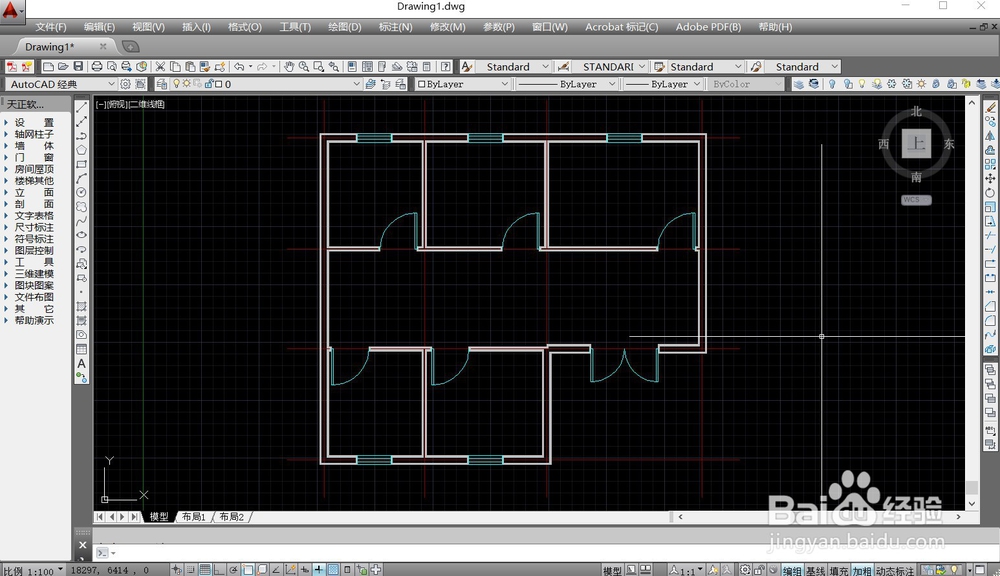

1、首先，我们利用CAD开启平面图纸，在平面图上找到我们需要剖切的位置，一般来说，剖切位置最好包含楼梯等关键位置。

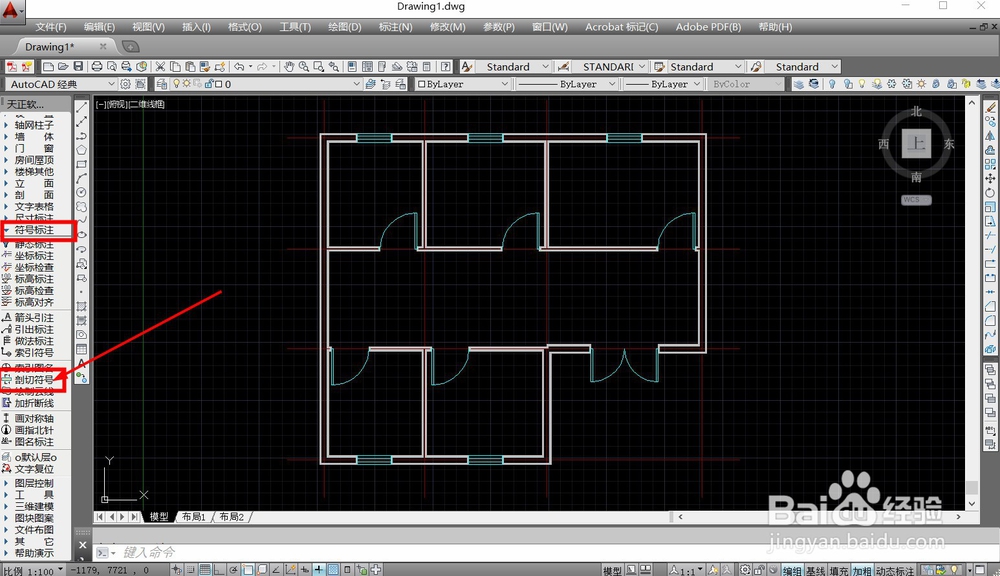

2、在左侧天正工具栏中，点击符号标注，在菜单中就可以看到剖切符号，点击后即可进入到剖切符号的绘制命令中。

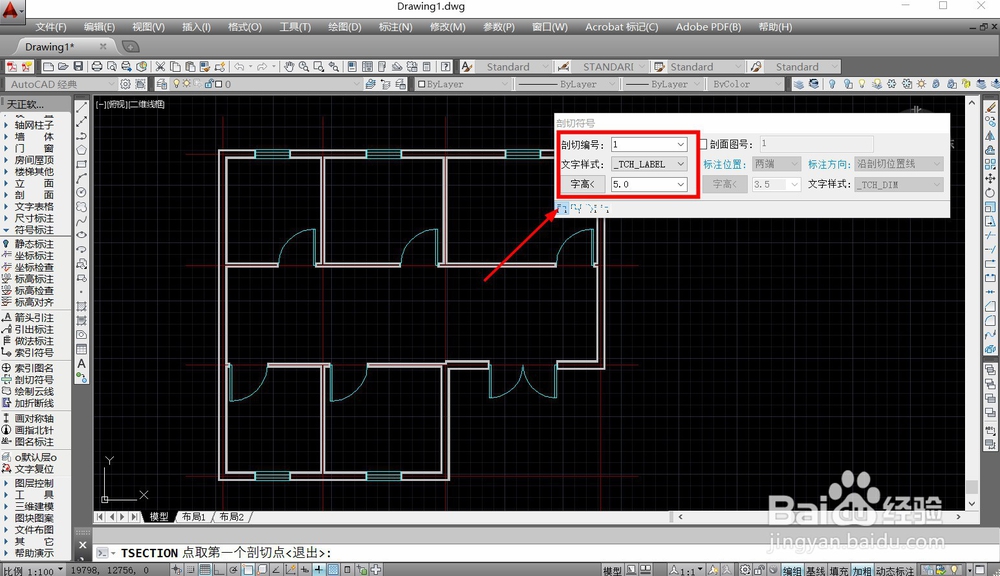

3、在弹出的剖切符号绘制窗口中，我们可以设置剖切的编号，在窗口左下角，我们可以选择剖切腿发滏呸符号的绘制类型，完成设置后就可以直接在图纸上绘制。

4、点击剖切符号的起点，然后拉伸绘制剖切线，在绘制剖切线的时候，可以开启正交锁定，帮助我们绘制出来水平或者垂直的剖切线。

5、确定剖切线的起点和终点之后，我们还会将鼠标移动回起点位置，移动鼠标确定剖切符号的朝向，点击鼠标左键确定剖切方向。

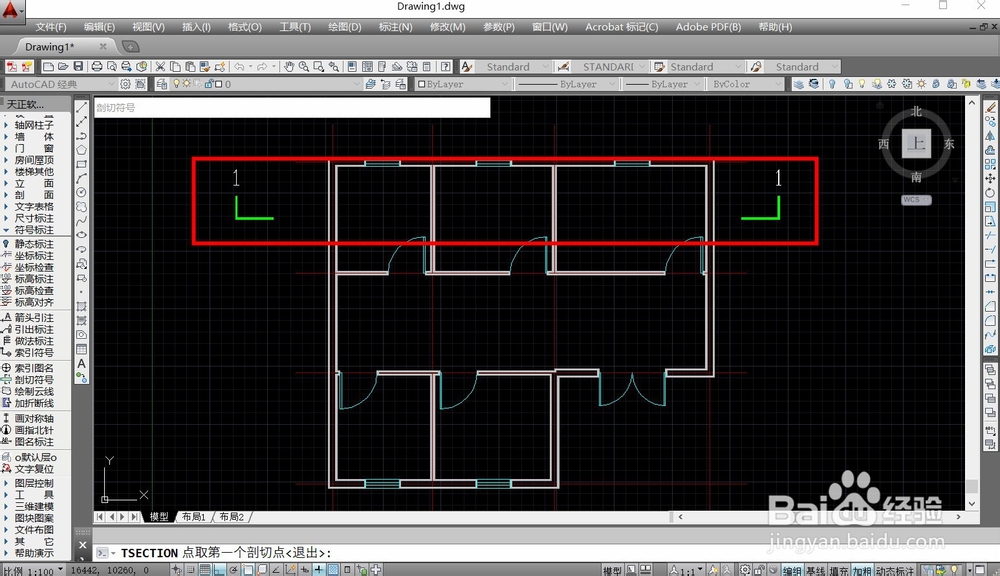

6、完成剖切线的绘制以及剖切方向的设置后，系统就会自动生成剖切符号以及剖切标注，之后我们就可以根据剖切线绘制对应的剖面图了。
