PCS 7 操作员站体系结构

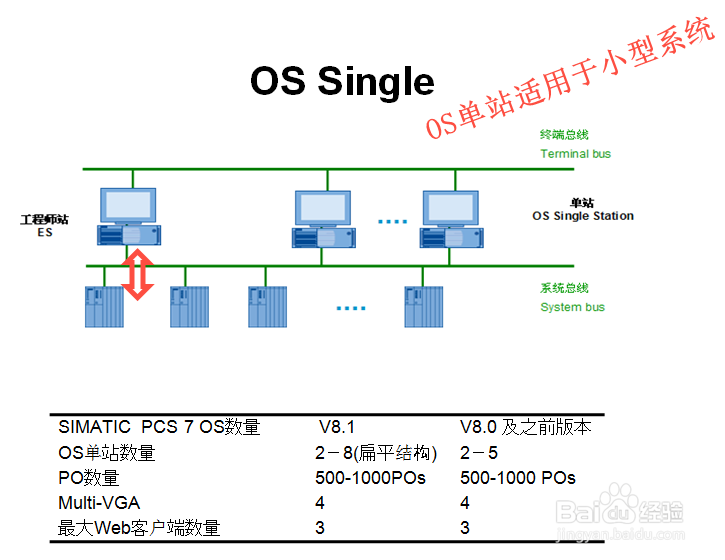

1、单站结构通常用于规模较小的系统，可以有一台或者多台单站组成。

特点：

1、各个单站分别独立运行，各自完成从AS采集数据，归档和报警的功能。

2、单站同时还是操作员进行操作的人机界面。

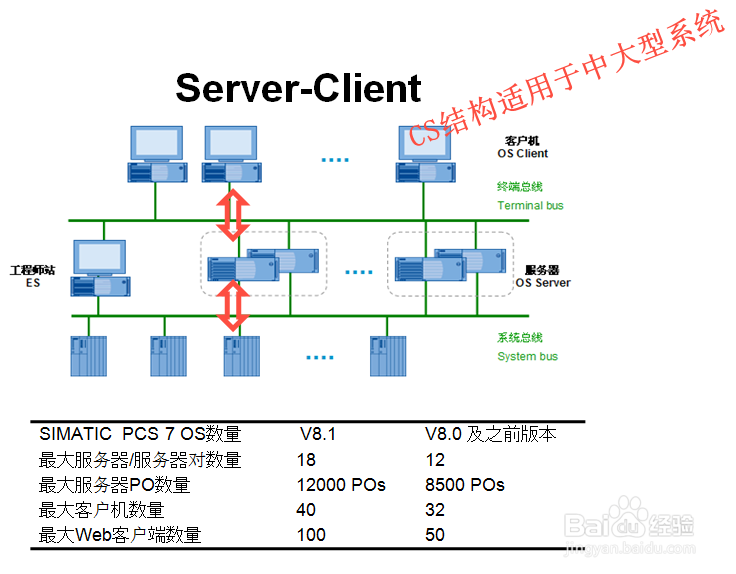

2、对于规模较大的系统，通常使用客户机/服务器结构。

特点：

1、有一个或者多个服务器负责AS数据采集，归档和报警信息的处理，从性能考虑，服务器一般不提供操作员界面。

2、由于服务器在整个OS体系中的关键地位，常常将OS服务器配置为冗余服务器。

3、在整个网络中，最多可以容纳18个（对）服务器，每个（对）服务器可以连接40个客户机（如果客户机使用多屏操作，则每一个屏幕算作一个客户机）。

3、在系统结构中，至少存在一个工程师站（ES）用于项目组态。

5、网络结构分为两层，分别是终端总线（Terminal Bus）和系统总线（System Bus）。系统总线用于PC和控制器（AS）之间的通讯，例如，服务器和控制器之间的通讯以及ES和控制器之间的通讯；终端总线用于PC之间的通讯，例如，客户机和服务器之间的通讯以及工程师站和OS之间的通讯。

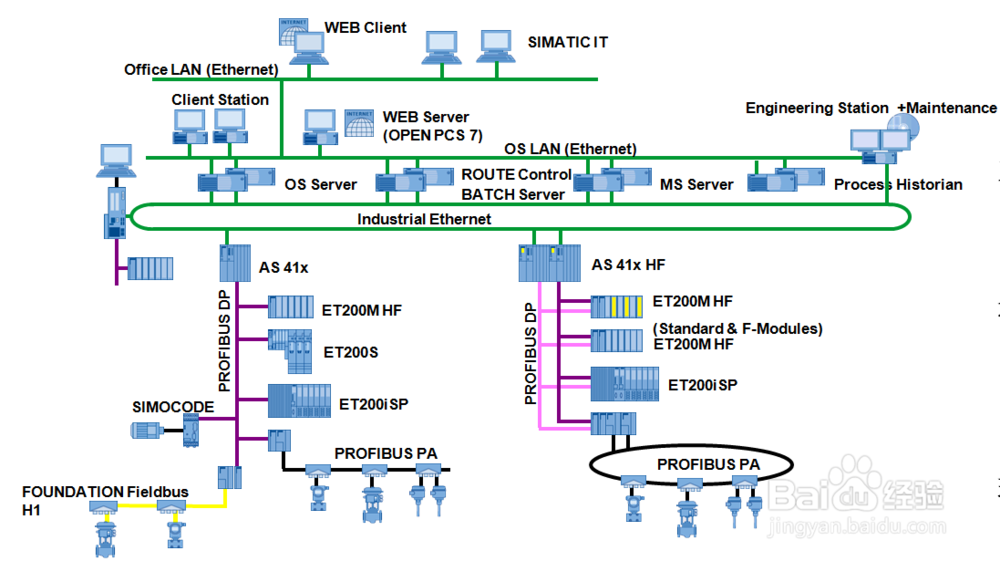

4、大型PCS 7系统可以是两种OS结构的灵活混合。

除了过程生产的必备OS外，还可以通过附加选件配置PH中央归档服务器/BATCH服务器/MS维护站/RouteControl路径控制服务器等多种上位系统应用。

PCS 7系统是开放的过程系统，可以通过OPC、WEB方式提供上层网络的通讯接口。

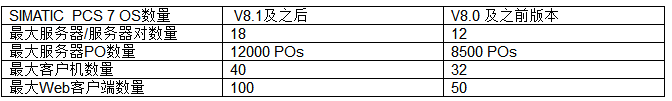

5、一个多项目中最多允许的OS服务器、客户机数量如下图所示
