LED路灯电源的电路设计方案

2025-05-25 07:38:01

1 小功率LED驱动方案

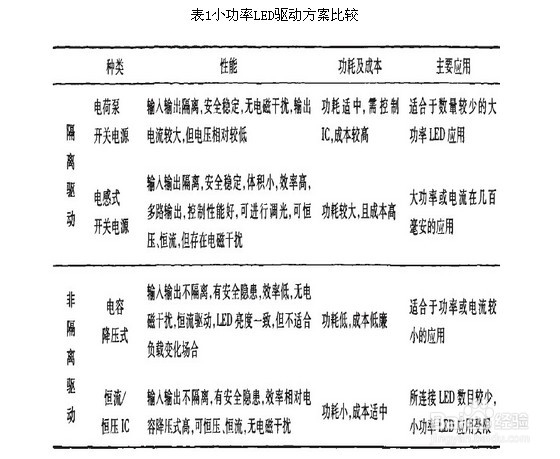

  目前小功率LED产品广泛采用两种驱动电路形式,即恒流驱动和稳压驱动。前者电路输出的电流是恒定的,输出电压随负载的变化而变化;后者输出电压是固定的,输出电流随负载(LED数目)的增减而变化。根据电源输入与输出电路形式也可分为隔离驱动和非隔离驱动,前者以开关电源为代表,而后者主要包括电容降压式和恒流/恒压IC.其相关性能、功耗、成本以及主要应用如表1所示。

LED路灯电源的电路设计方案

2降压电容值的选择

  通过降压电容C1、C5(后文中用C表示)向负载提供的电流I0,实际上就是流过充放电电流lc.当负载电流,I0小于c的充放电电流时,多的电流就会流过滤波电容C4及其他支路。

3整流及滤波电路

  整流桥上单个二极管所承受的电压最大值URM= √2Ui(Ui为输入电压的有效值)=318.4 V,因此选用常用的整流二极管lN4007(URM=l000 V,IF=1 A)。

  为使输出端得到平滑的负载电压,一般取RLC≥(3~5)T/2,其中RL为负载阻抗,T为输入信号周期(0.02 s),可得C

4系统电源电路设计

  因电路中需要两组电压,一组用于驱动三串LED,一组为集成IC提供工作电源(5 V)。VD5的稳压值直接与所驱动单串LED的个数有关,前文中要求驱动单串12只LED,并在此假定红光LED正向压降的Uf为2 V,而绿光、蓝光为3.2 V进行计算。图l中a点电压Ua为ΣU+UR,其中ΣU为38.4 V,UR为平衡电阻上的压降。
