Solidworks活塞建模实例

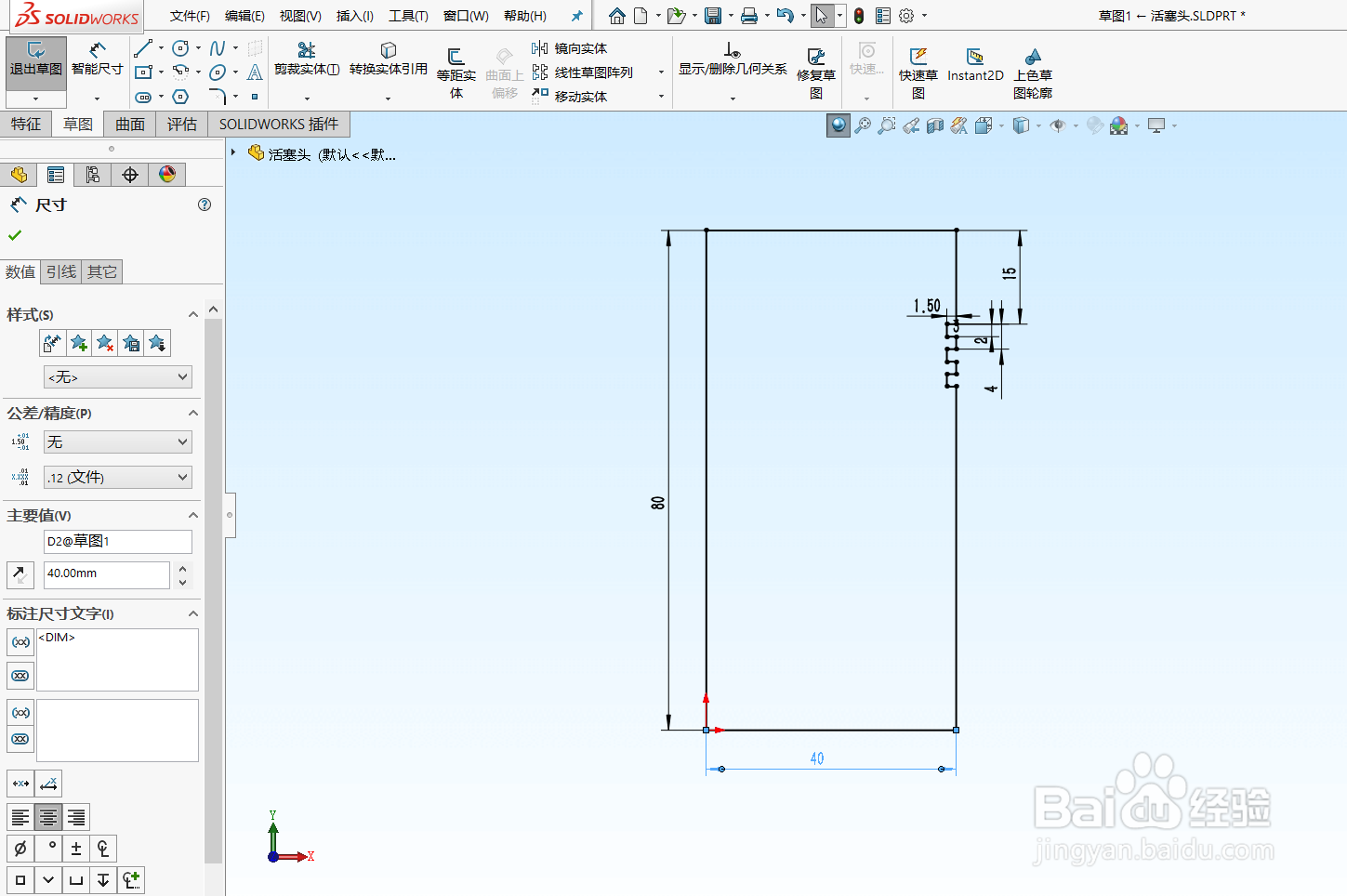

1、第1步：首先我们在SolidWorks点击旋转凸台，在前视面绘制主体部分的草图，以及活塞环槽的。

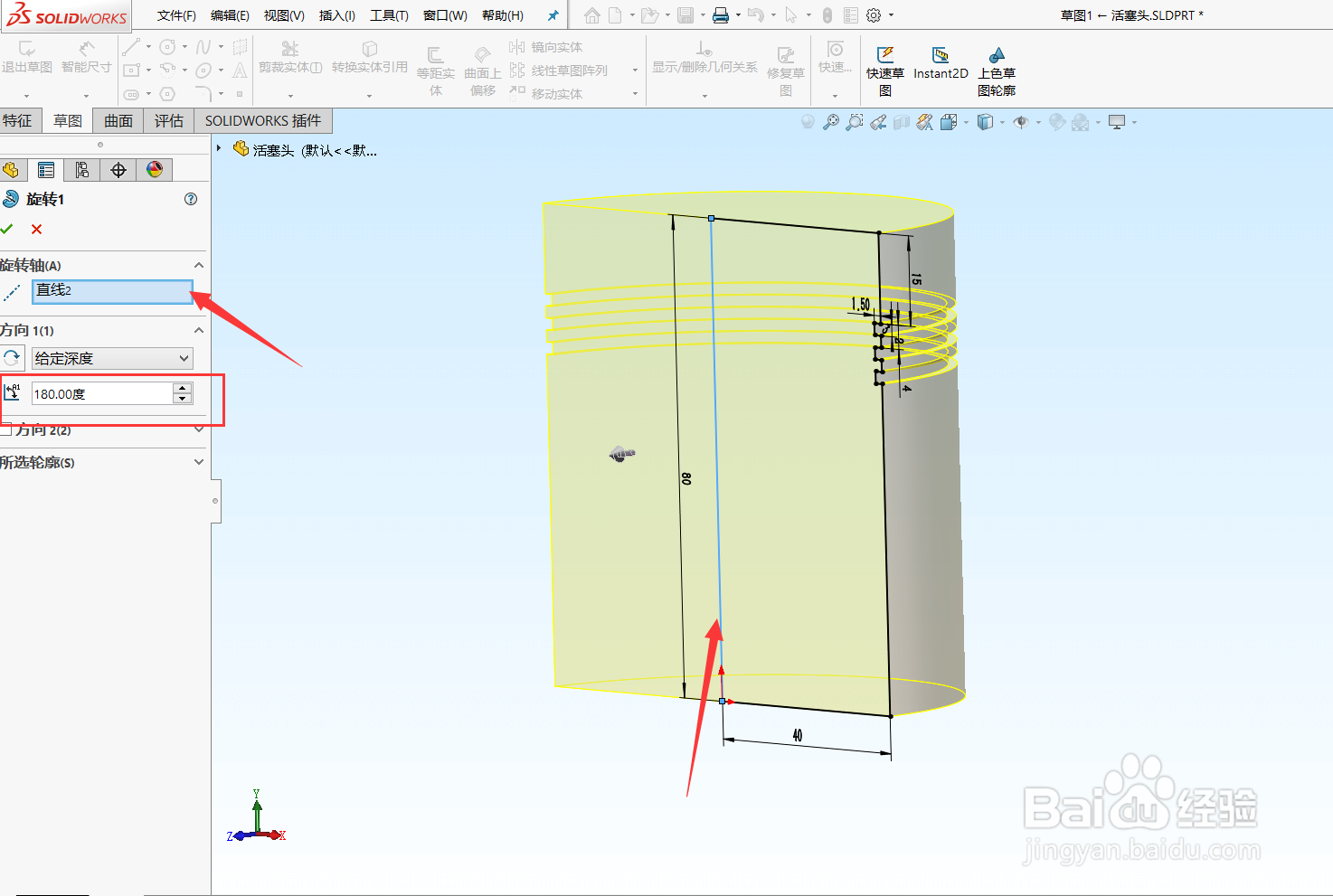

2、第2步：我们点击退出草图，在旋转轴中选择直线进行旋转，旋转角度为180°，方便我们后面的画图。

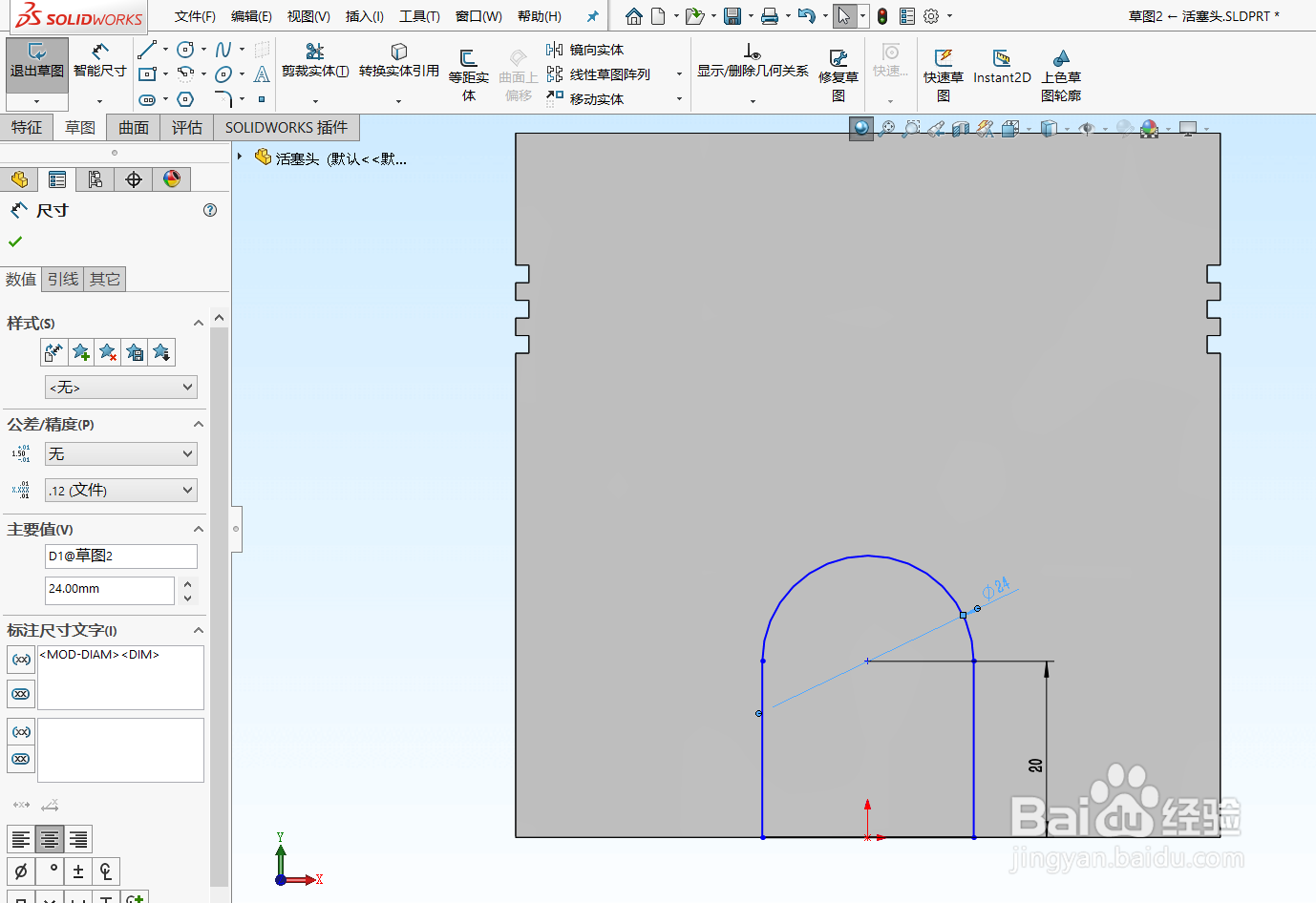

3、第3步：点击拉伸切除，在基准面选择上一步形成的平面，绘制下面如图的草图。

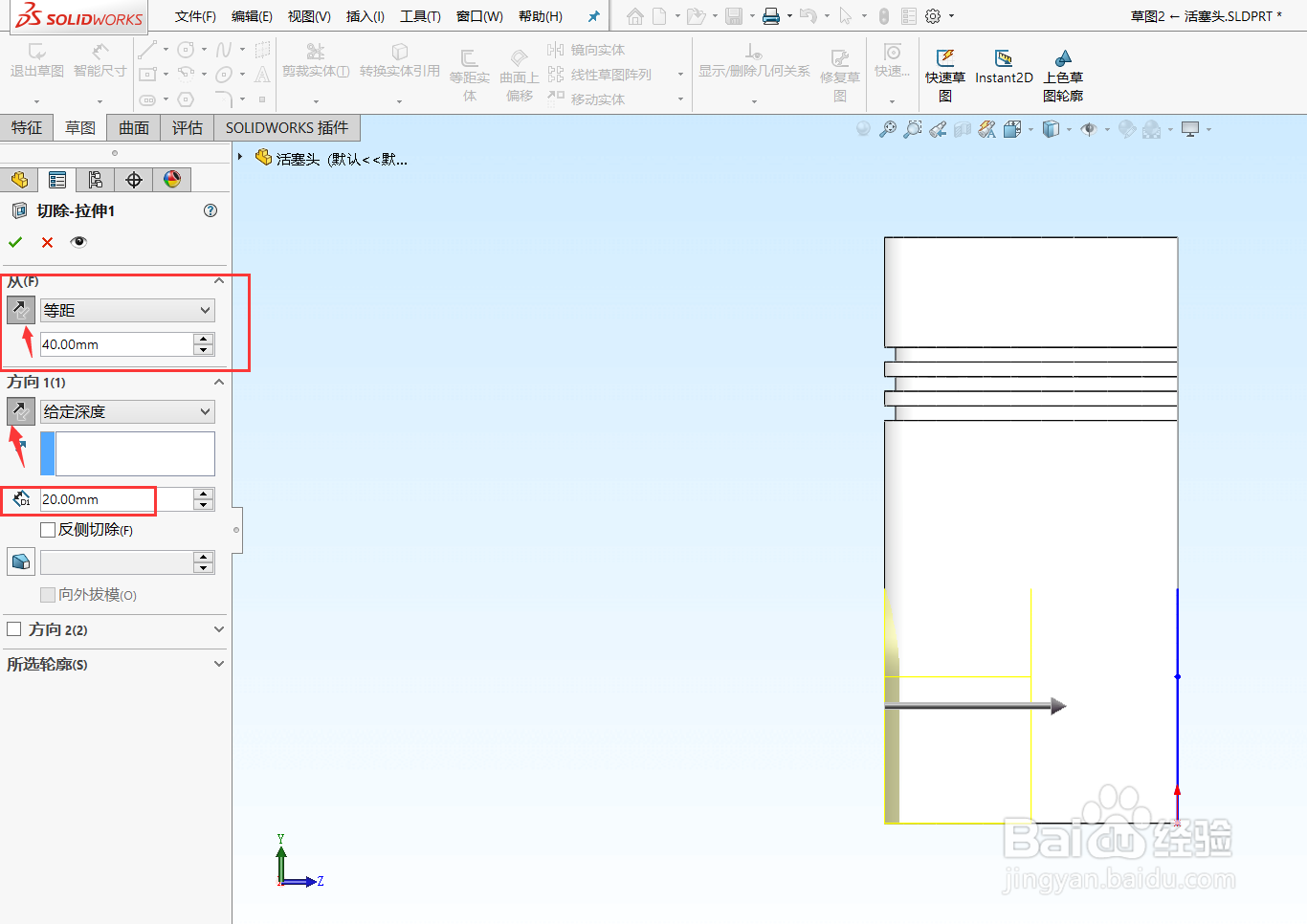

4、第4步：设置拉伸的属性，选择等距，等距设为40，我们要注意方向属性，切除拉伸设为20

5、第5步：点击抽壳功能，参数属性厚度设为5mm。然后我们选择两个面。

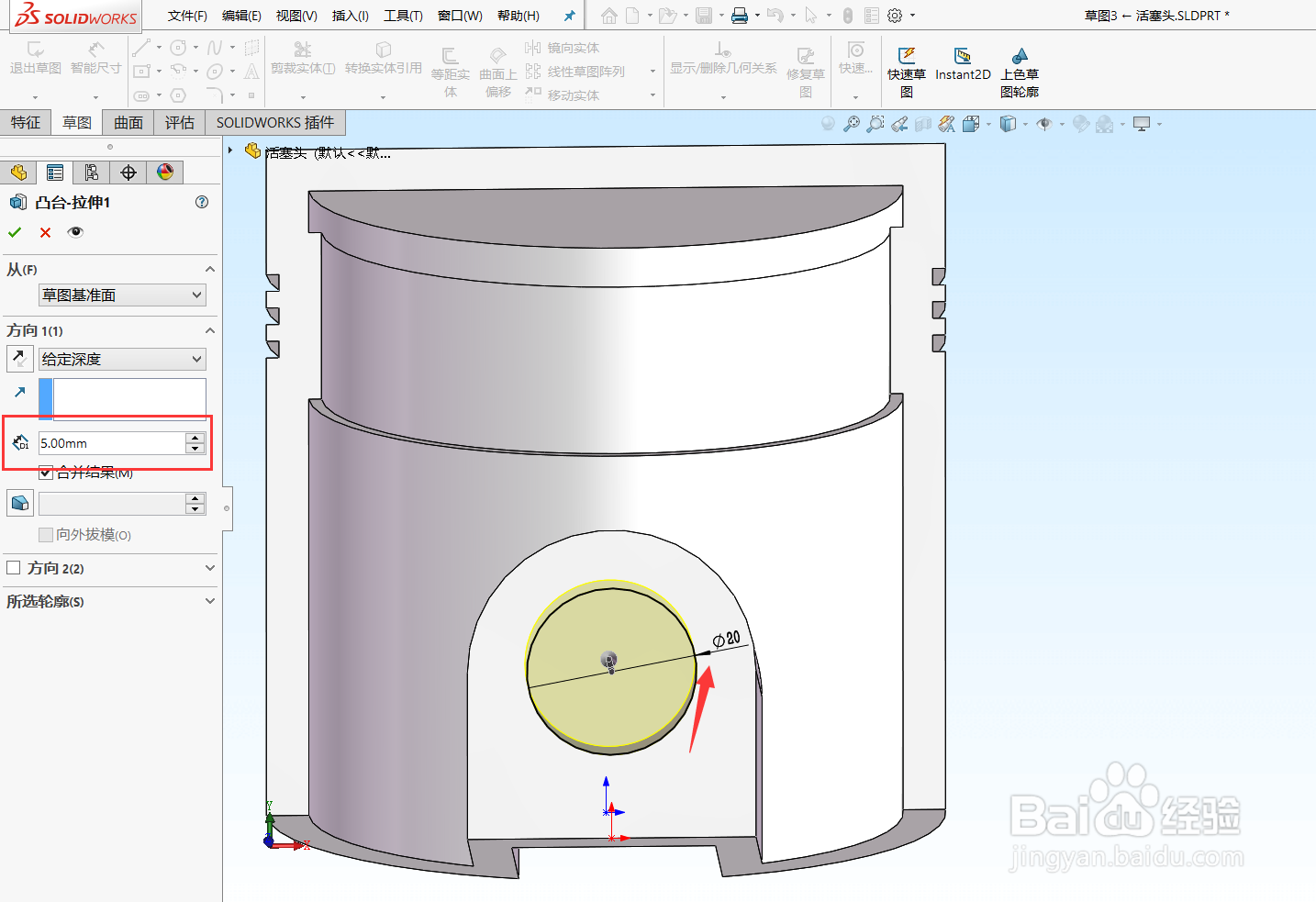

6、第6步:点击凸台拉伸，选择抽壳之后的平面做基准面画一个24的圆。拉伸给定深度5。

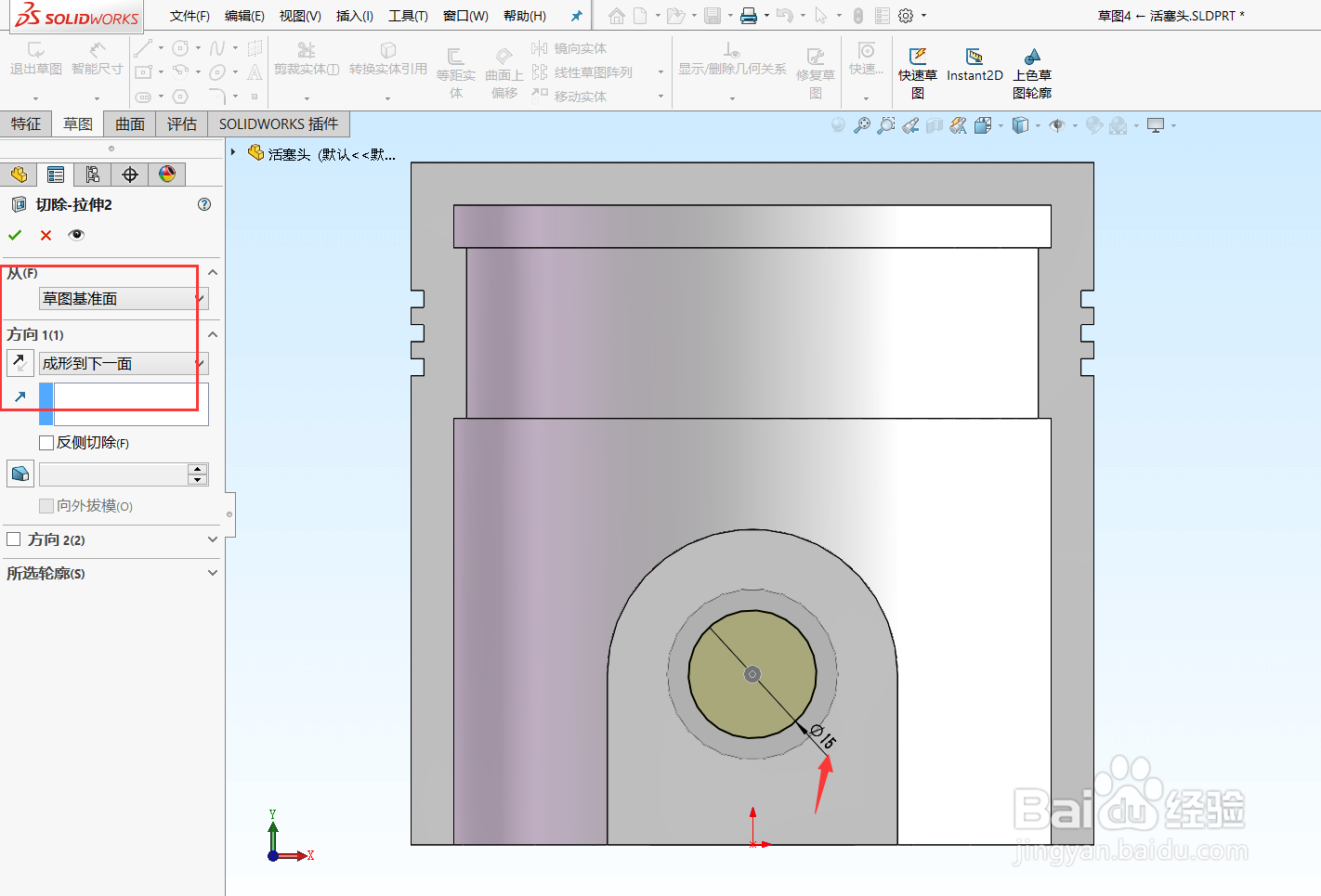

7、第7步：再之后我们点击拉伸切除，绘制一个直径为15的圆，选择成形到下一面。

8、第8步：点击拉伸切除，选择里面多出来的平面做基准面，然后使用草图的转换实体引用工具绘制草图，退出选择成形到下一面。

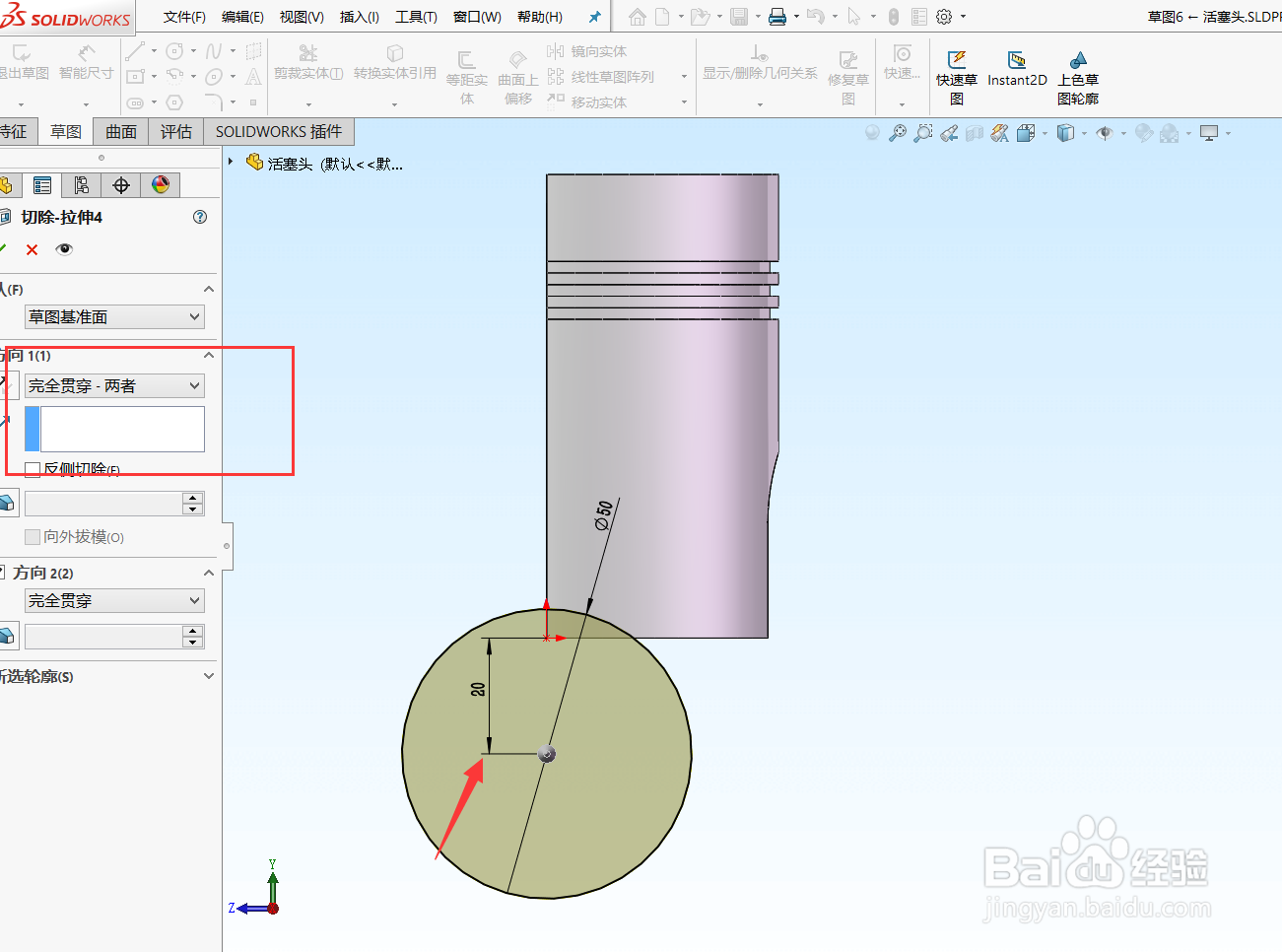

9、第9步：点击拉伸切除，选择右视基准面，绘制草图。退出选择完全贯穿两者。

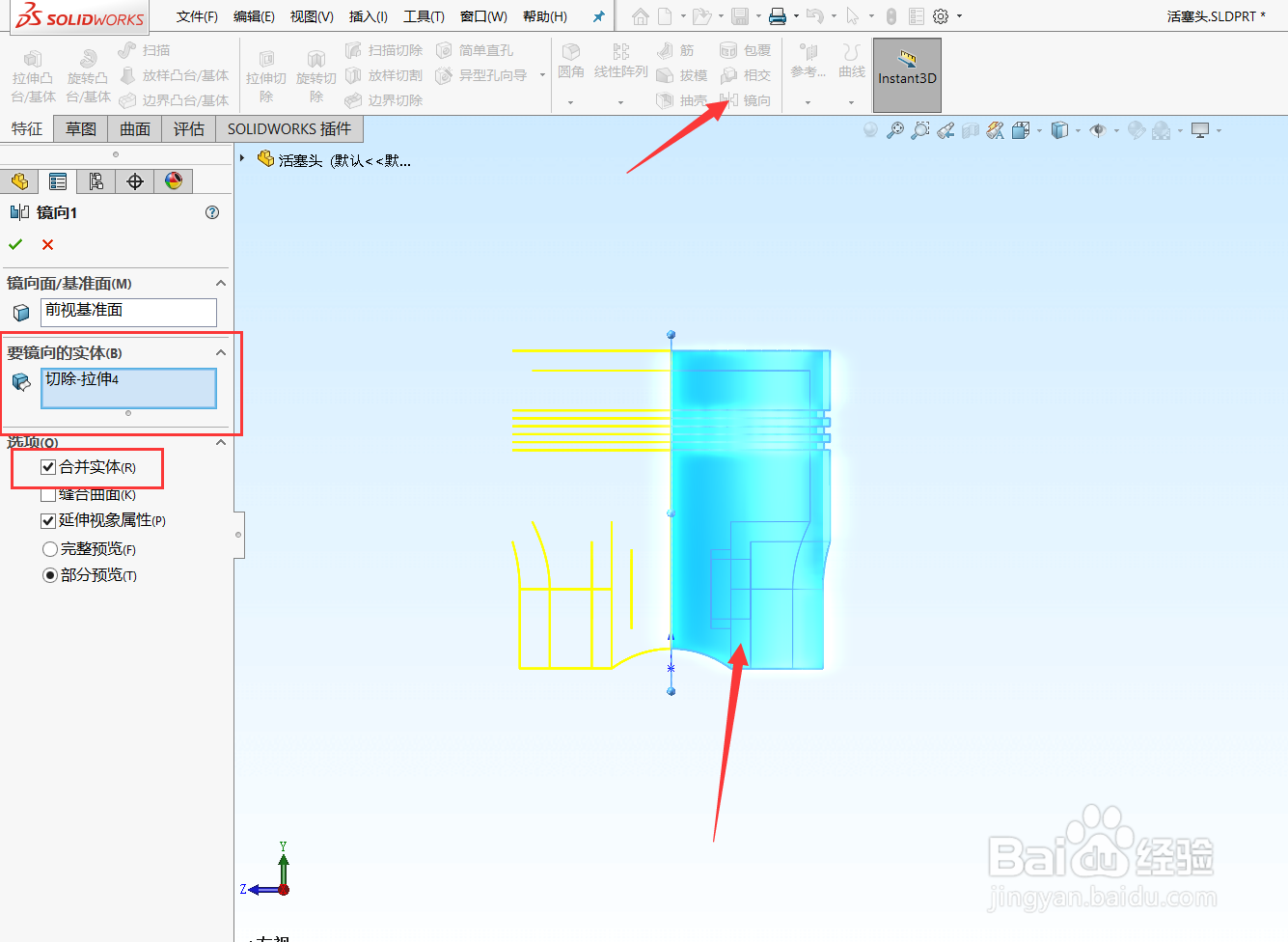

10、第10步：临近最后我们点击镜像功能，选择横向，在要横向的实体中选择切除-拉伸4，最后合并实体。

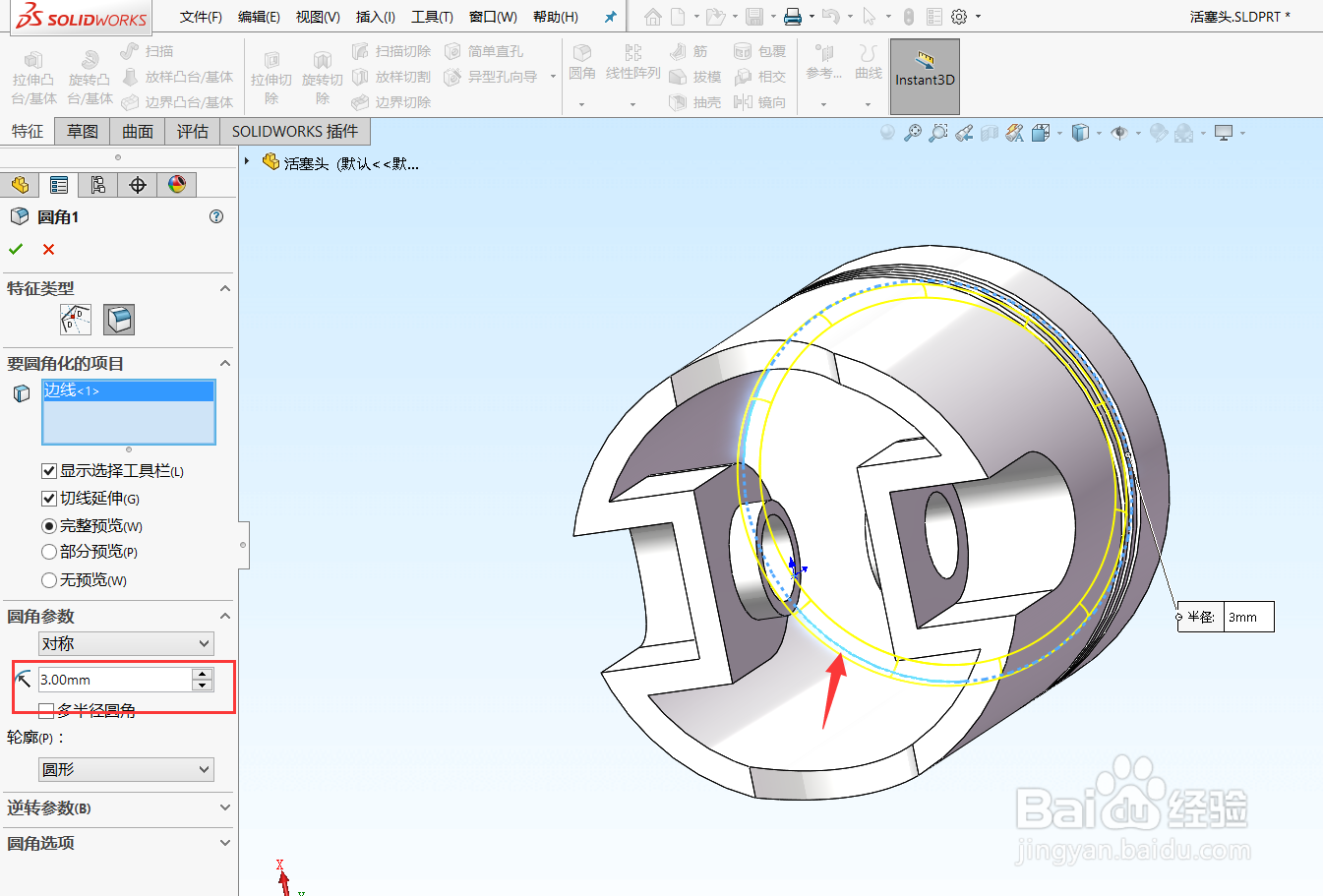

11、第11步，最后我们进行简单的圆角，选择边线，分别圆角属性设为3和1.5mm。

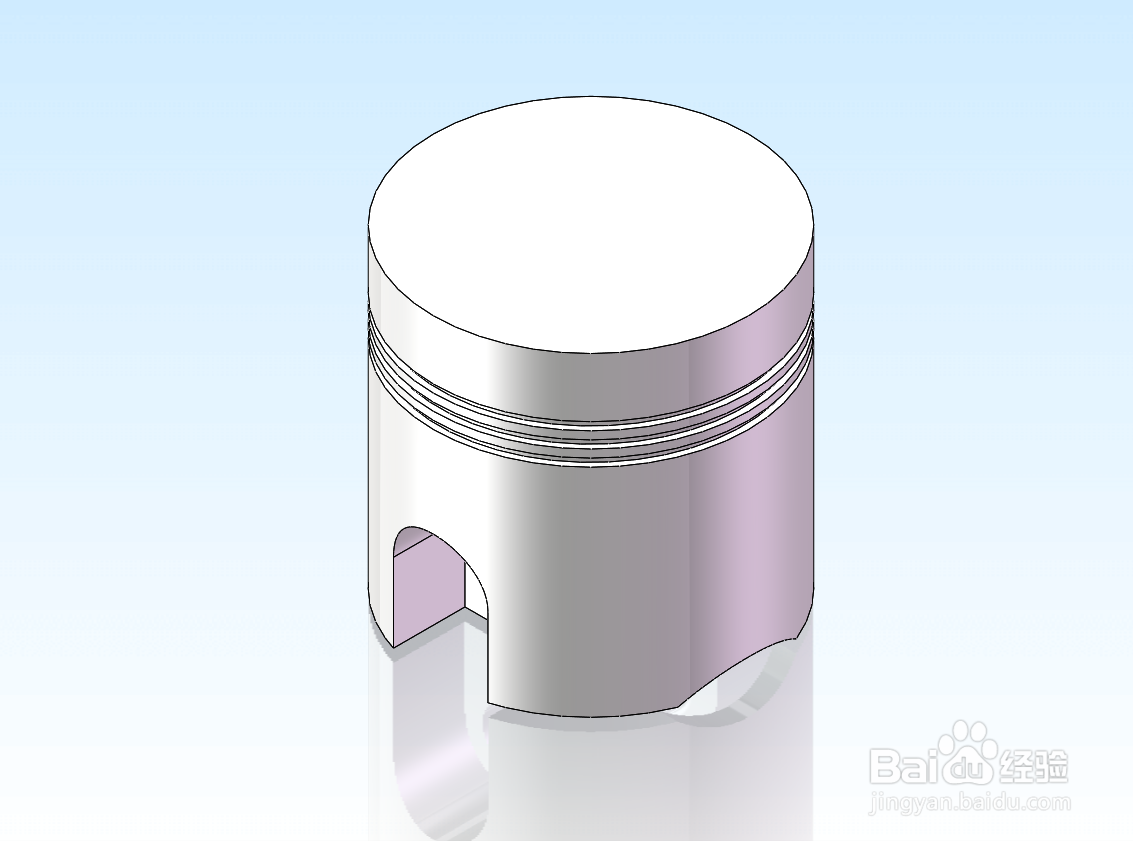

12、就是这样完成一个活塞建模，
