cad平面图绘制教程

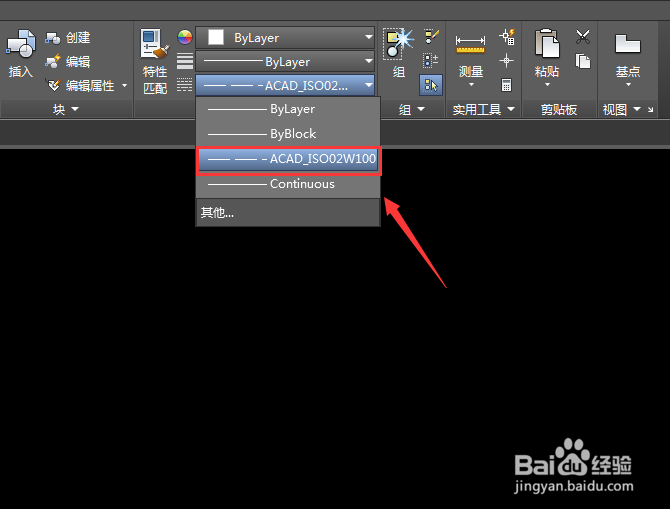

1、打开CAD之后我们选择绘图里的直线选项，然后在线型里选择虚线选项，如图所示：

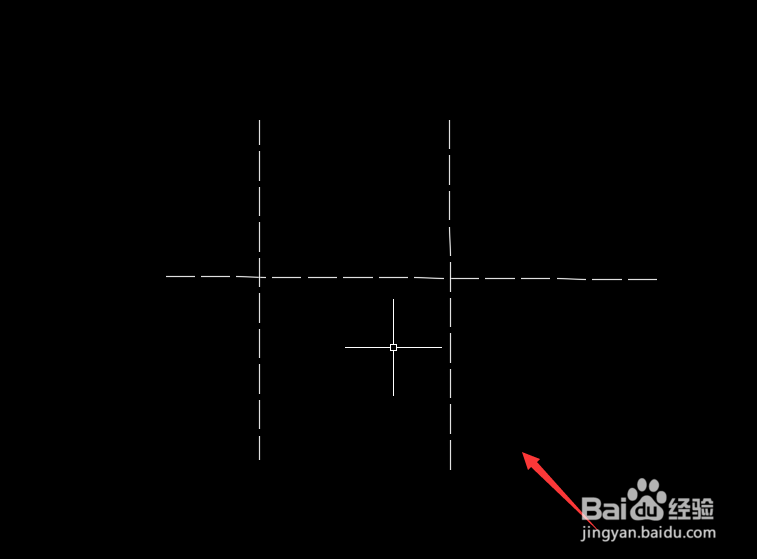

2、选择虚线之后，我们在绘图区里画出我们需要的辅助线，如图所示：

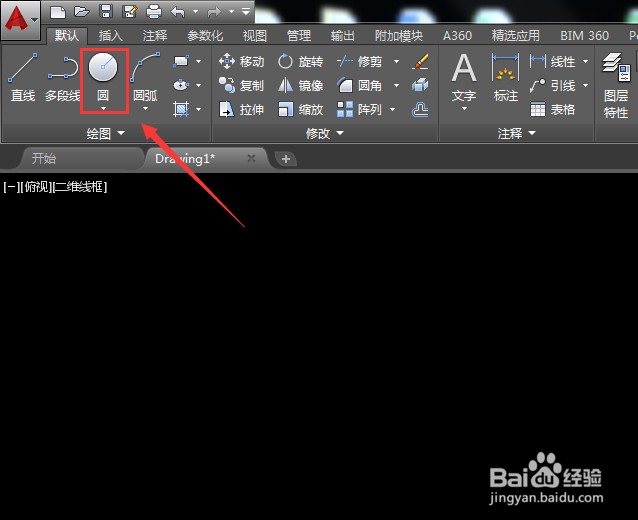

3、画好图形之后，我们再在绘图里找到圆形选项，如图所示：

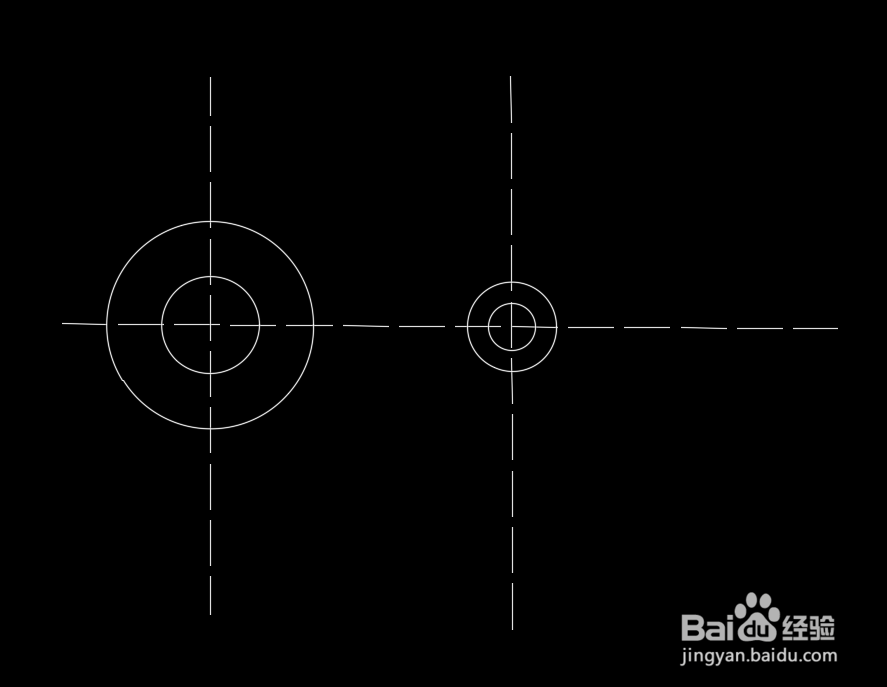

4、选择圆形选项，然后在辅助线的交叉点位置我们再画出两组环形，如图所示：

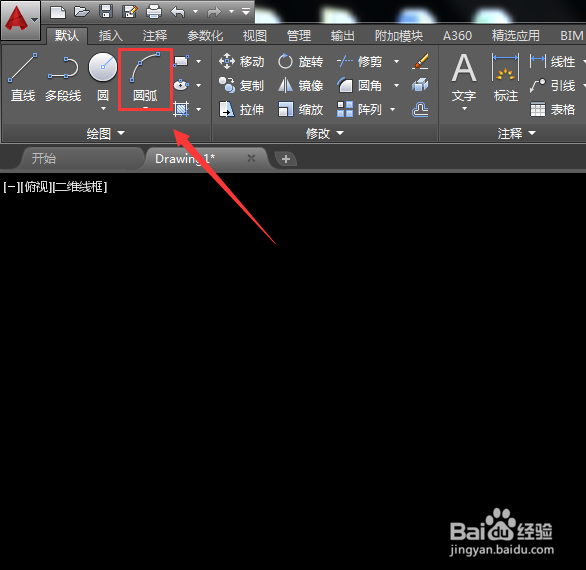

5、绘制好环形之后，我们再在绘图菜单里找到圆弧选项，如图所示：

6、选择圆弧选项，然后在前后两个大圆上画出两个圆弧形，如图所示：

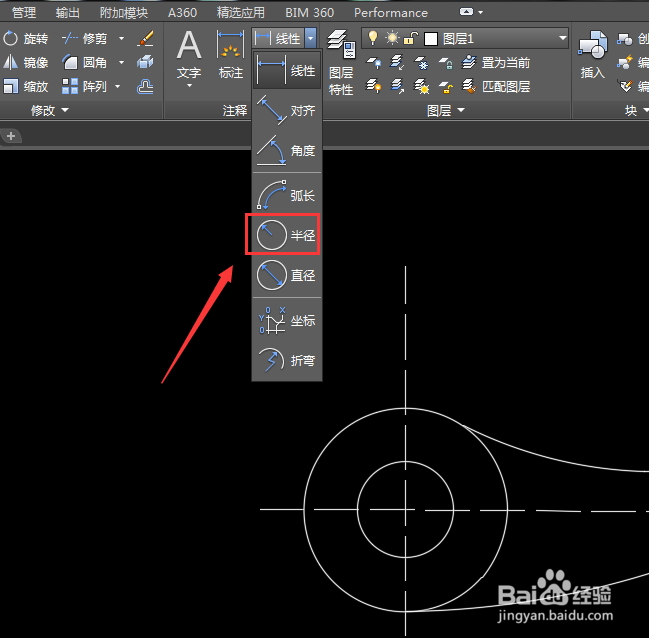

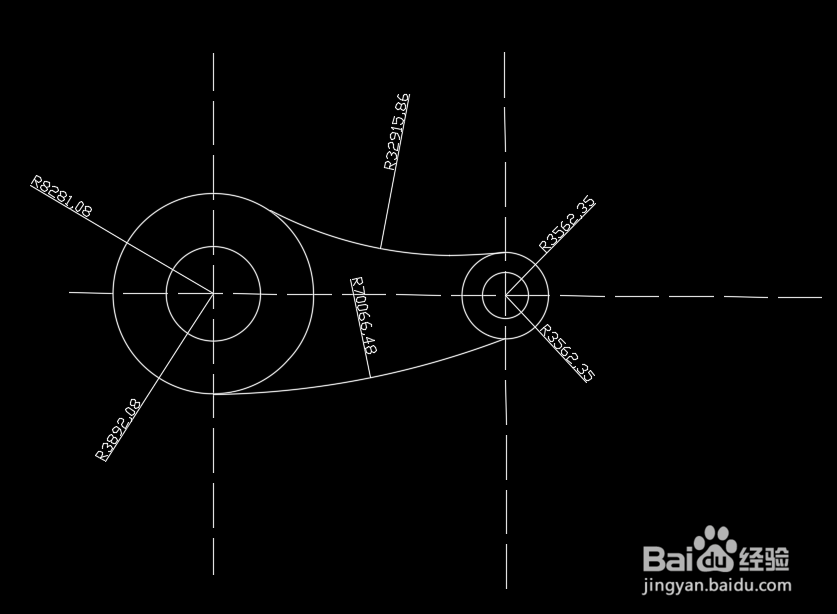

7、画好圆弧形之后，我们再在注释里找到半径选项，如图所示：

8、选择半径选项，然后对图中的圆弧和圆形进行标注，这样我们的平面图形就绘制好了，如图所示：
