三相电源的连接方式及电压关系

1、【三相电源的星形连接】把发电机三相预疖答鹤绕组的末端 Ｘ、Ｙ、Ｚ 接成一点，而把始端Ａ、Ｂ、Ｃ作为与外电路相连接的端点，这种连接方式称为电源的星形连接。

2、【星形连接相电压和线电压的关系】根据基尔霍夫电压定律（KVL），可知

3、三相电源各电压间的相量关系图

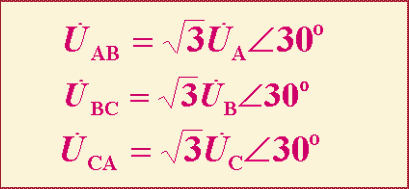

4、线电压的有效值用Ul表示, 相电压的有效值用Up表示。 由相量图可知它们的关系为

5、【三相电源的三角形连接】发电机三相绕组依次首尾相连，引出三条线，称为三角形连接。

6、可知三角形连接时
