东芝181复印机卡纸的维修经验

1、东芝181复印机后侧。卸下图1中标志1,2,3,4,5，五颗螺丝，取下后盖板。

2、图2为东芝181打开后盖情况，重点关注左侧。

3、图3中标识2的里面就是电磁离合器。

第1种卡纸情况

正常进纸时，如图箭头处，电磁离合器通电，吸合上面的铁质卡片，铁质卡片下移，搓纸辊转动一圈，进纸一张；电磁离合器断电，铁质卡片在弹簧作用下复位，卡住搓纸离合器，搓纸轮停止转动。

卡纸的原因：电磁离合器上面的海绵老化脱落，致使铁质卡片吸合时不到位。

维修的方法：松开图3标志1位置的螺丝，取下电磁离合器单元，把老化海绵清理干净，用电工胶布缠绕两层，代替老化的海绵。

4、图4是拆开后的情况。图中箭头所指处即铁质卡片，就是它上面的海绵老化导致卡纸。

1、第2种卡纸情况：开机通电，观察电磁离合器的铁质卡片，会发现卡片无法卡住搓纸离合器凸起，搓纸轴连续转动，每转到凸起处，会发出啪的一声。

故障原因：搓纸离合器里面的弹簧有问题，需取下搓纸离合器维修或更换。

维修拆卸步骤为：

1）取下主电机单元；

2）取下电磁离合器；

3）取下电磁离合器里侧的搓纸离合器组件。

2、图5为拆卸示意图

拆卸方法如下：

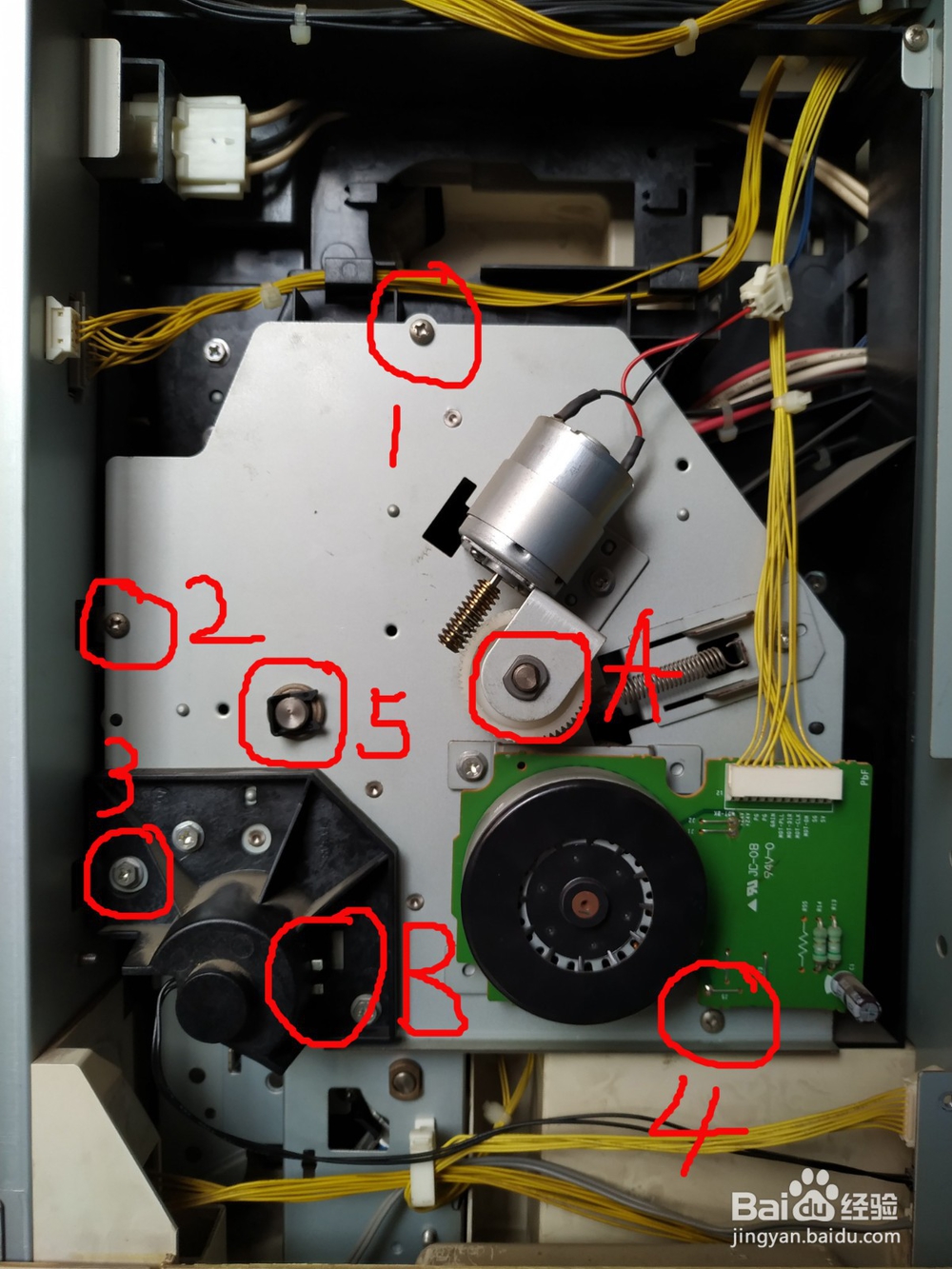

1）  如图5取下标志1,2,3,4，四颗螺丝；取下标志5，u型销。取下主电机单元。

取主机单元注意：

①   标志A处，轴套和白色塑料齿轮会掉落；

②  标志 B 处再次安装时要先把旁侧搓纸离合单元，从轴上取下，在黑色塑料外套处安装到位，再往轴上穿进，穿时转动旁侧离合单元，才容易安装到位。另外注意旁侧离合单元的铁质长片从黑色塑料外壳的开孔处伸出，如图红圈标志B所示。

③   主电机单元里侧有好多齿轮，注意不要碰坏或拆散。

2）如图3所示，取下标志1螺丝，取下电磁离合器。

3）取下搓纸离合器组件，拆开维修弹簧或整体更换。

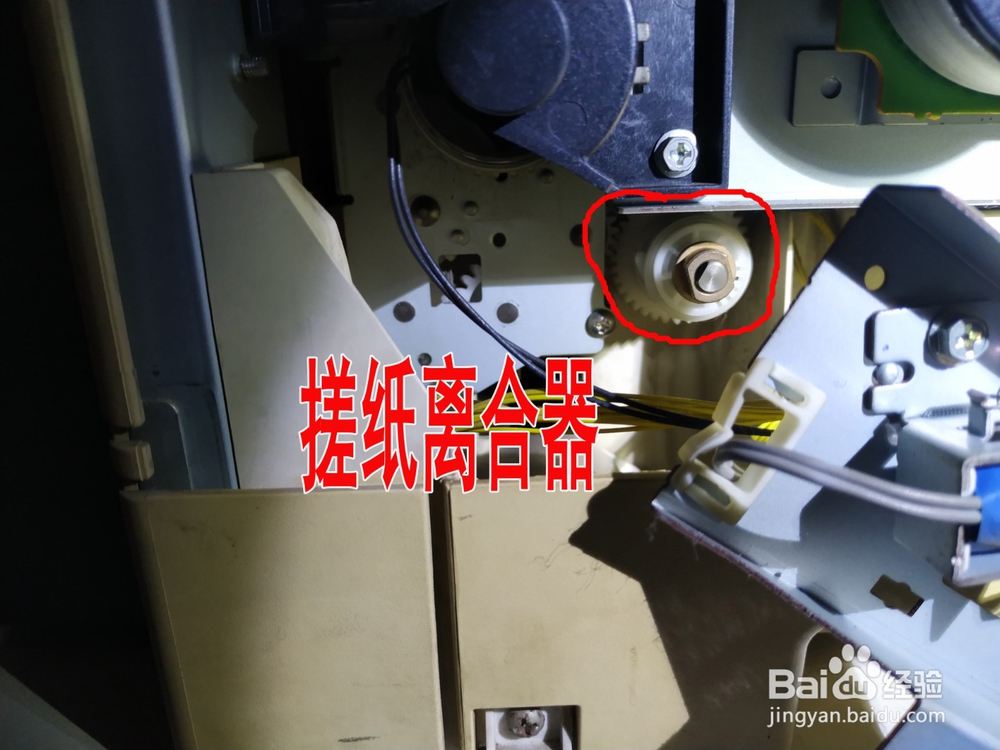

3、图6红圈所标记处为搓纸离合器。（没有拆下主电机单元）

搓纸离合器是塑料组件，由三部分组成，里面有弹簧，结构简单。
