TTL器件74LS160方针的一种方法

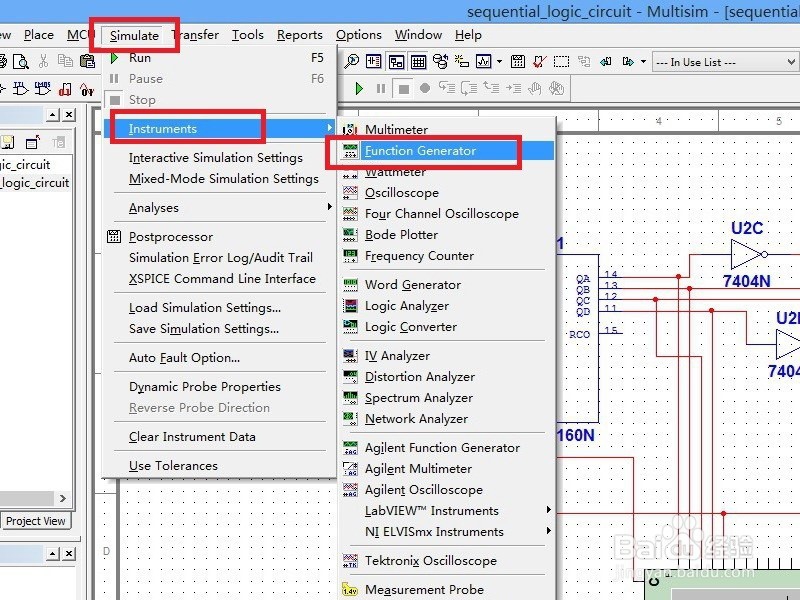

1、打开multism11，依次点击：

simulation——instruments——function generator；

并将该仪器添加到电气画布上。

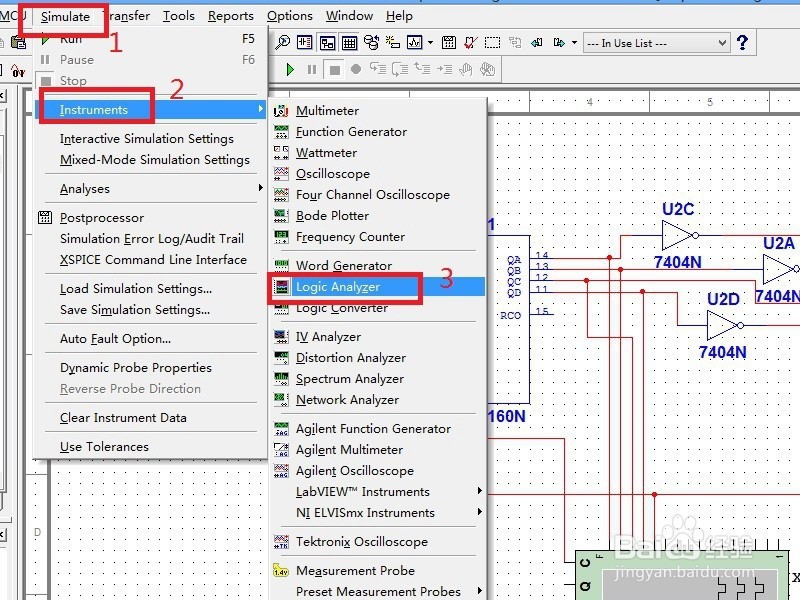

2、同样，依次点击：simulation——instruments——logic analyzer；

并将其拖动到画布上。

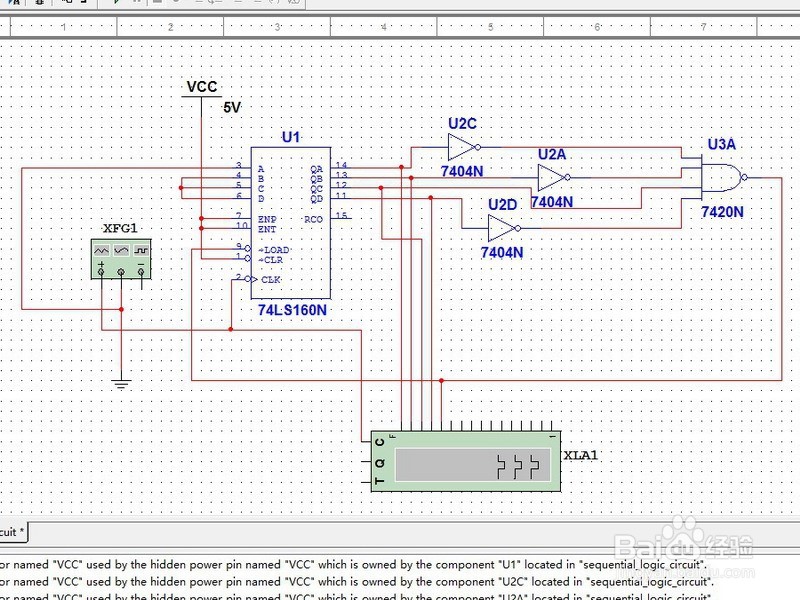

3、依次查询图中其他元器件，并将它们拖拽到画布上进行连线。

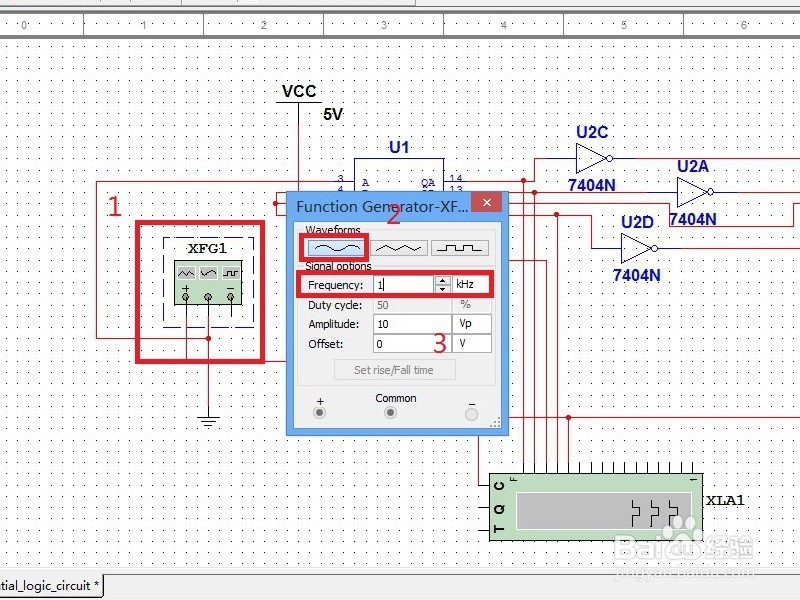

4、连线完毕后，我们双击function generator，对其属性进行设置：

将频率设置为1kHz；

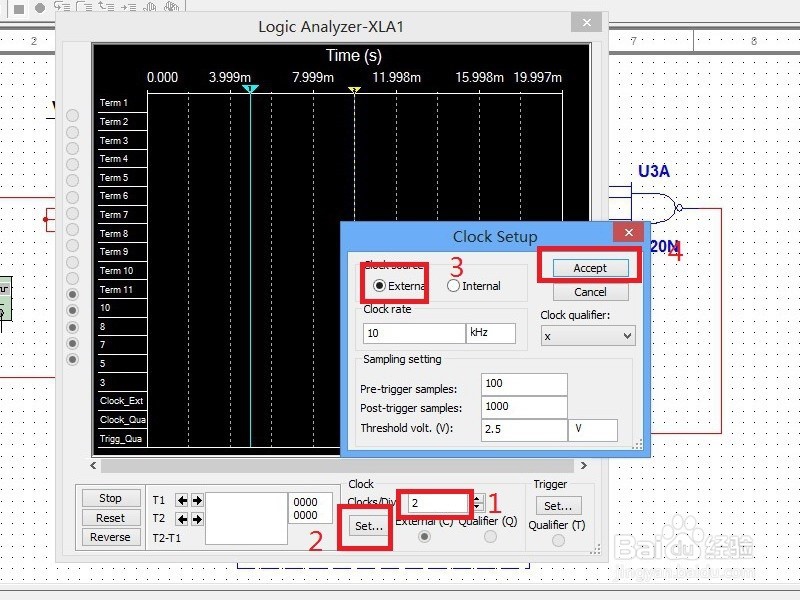

5、然后我们双击logic analyzer，在其属性窗口中：

（1）将每个的时钟周期的数量设置为2；

（2）点击set按钮，选择external，最后点击确认。

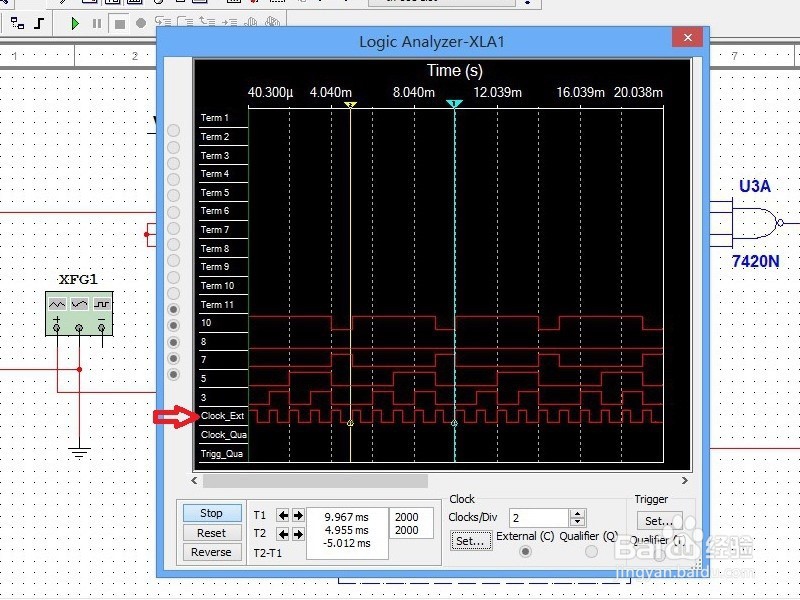

1、以上设置完毕，可以开始点击仿真，仿真2s后关闭仿真，此时我们观察波形。

我们明显可以看到在5个时钟周期内，输入的数字信号出现了循环。

所以这是一个五进制的计数器。
