UG10.0如何创建端面带孔圆螺母模型

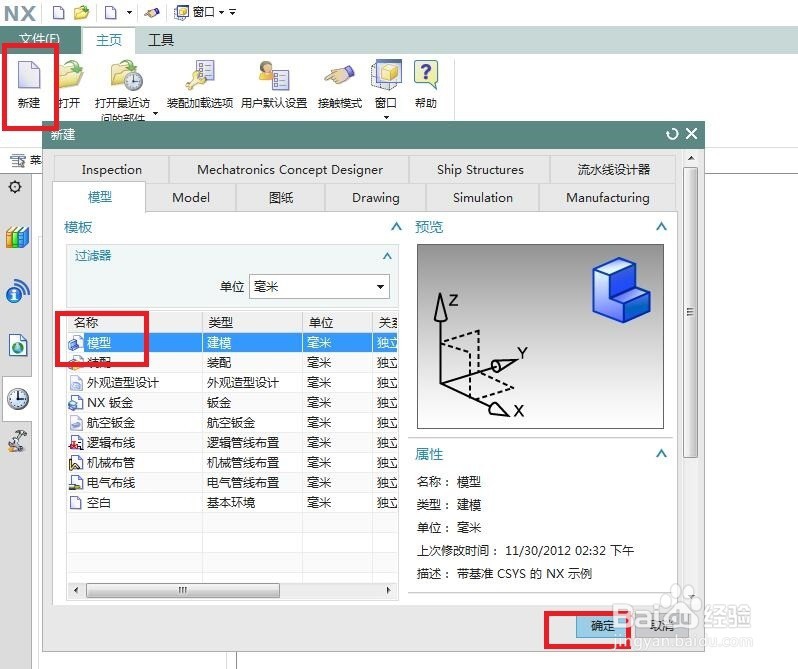

1、如下图所示，打开UG10.0软件之后，新建一个空白的模型文件。

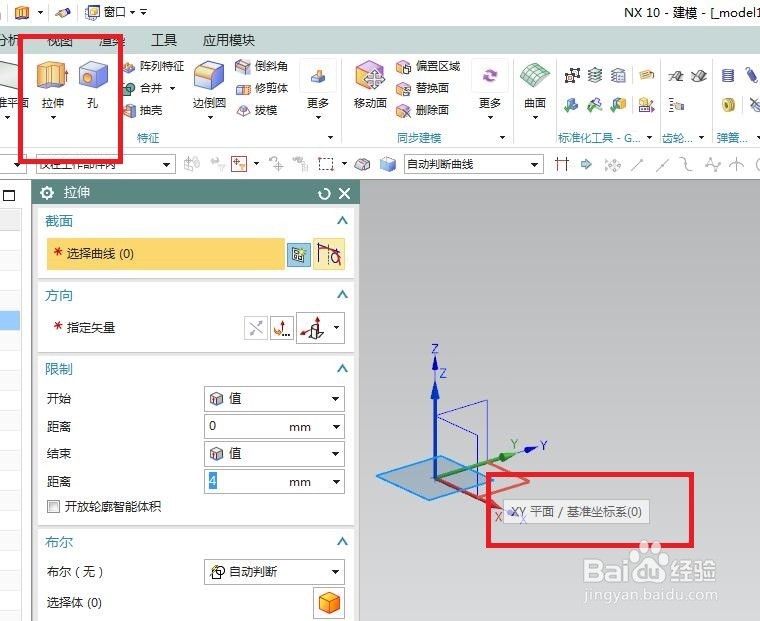

2、如下图所示，软件进入到三维工作状态，首先点击工具栏中的拉伸图标，激活该命令，然后点击基准坐标系中的XY平面，是软件进入到草图环境。

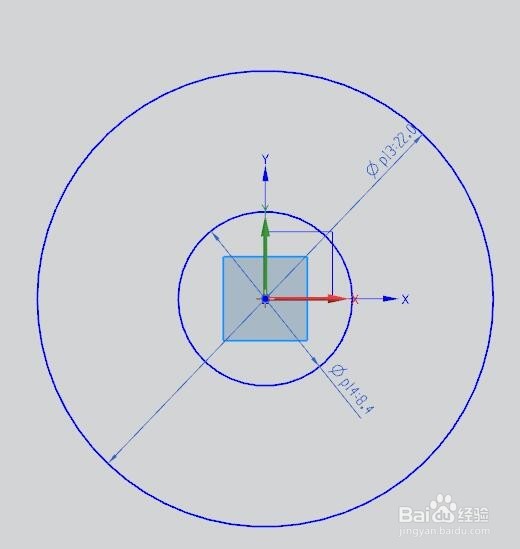

3、如下图所示，进入到草图环境之后，首先激霰翌倡戈活圆命令，然后以坐标原点为圆心，画两个圆，它们是同心圆，再然后双击修改大圆直径为ø22，修改小圆直径为ø8.4，最后就可以点击“完成”，退出草图环境了。

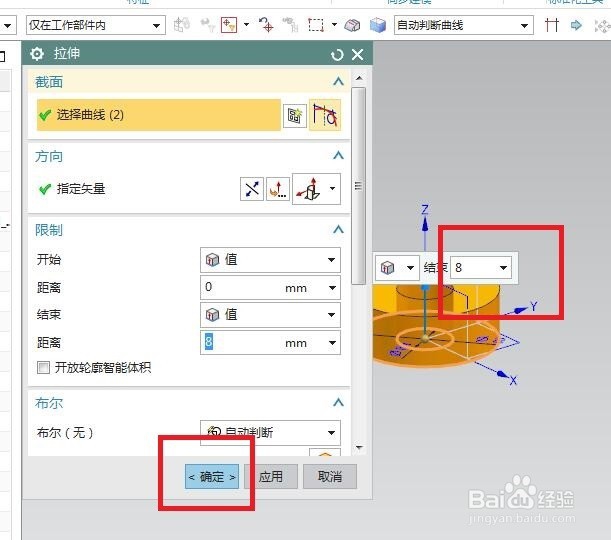

4、如下图所示，回到拉伸对话框，设置好高度8后就可以点击“确定”了。

5、如下图所示，激活倒斜角命令，然后先后对实体的三条边线进行倒斜角操作，外部的大圆倒C0.8的斜角，内孔的两个边线倒C1的斜角。

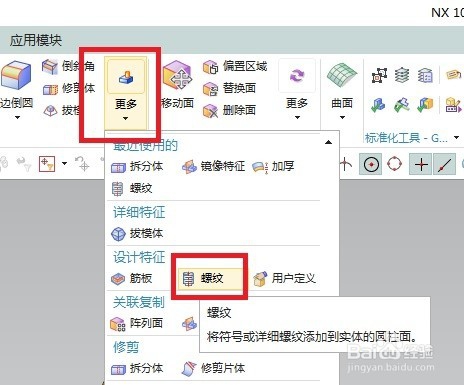

6、如下图所示，有点UG中可以点击工具栏中的“更多”下方的三角形图标，然后再起展开的下拉菜单中找到“螺纹”命令，激活它。

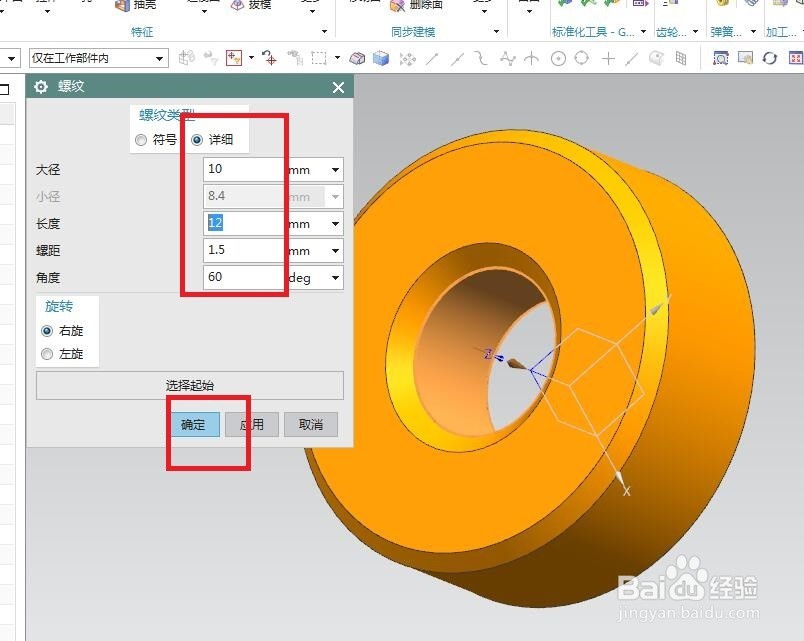

7、如下图所示，螺纹类型设置为详细，然后点击内孔侧圆柱面，然后点击端面，然后在弹出的对话框中点击确定，然后就回到下图中的界面，然后点击“确定”，完成螺纹的创建。

8、如下图所示，首先点击工具栏中的“孔”图标，激活该命令，然后弹出“孔”对话框，我们可以先设置号孔的类型为常规孔，然后是直径ø3.5，深度4，顶锥角默认，布尔求差，然后可以去点击实体的端面了。

9、如下图所示，成功进入到草图，这里创建两个点击就行了，然后对点的尺寸进行标注约束，然后“完成”就OK了。

10、如下图所示，回到孔对话框，可以看到预览效果，检查一下参数，刚刚圆有没有漏了设置的，然后点击“确定”就OK了。

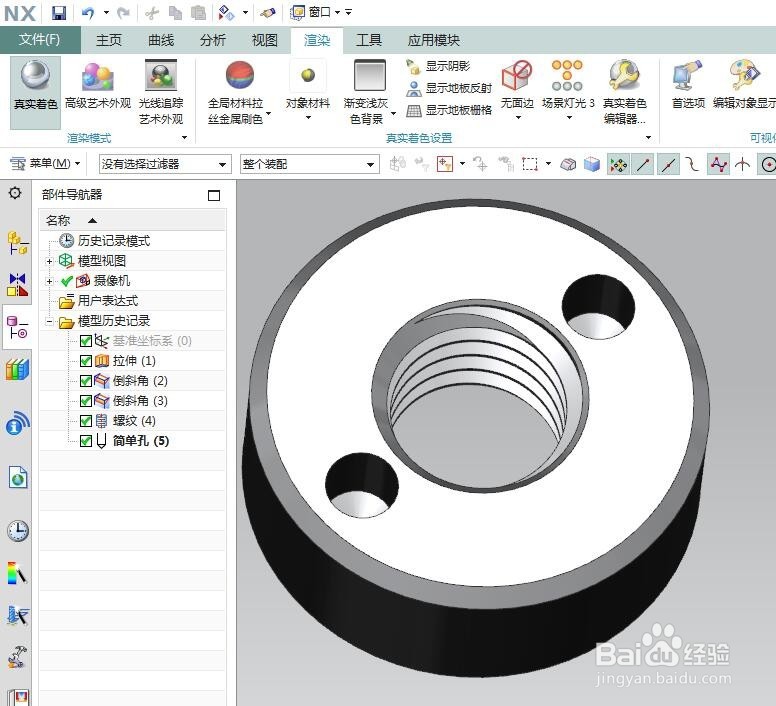

11、如下图所示，先在设计树中将基准坐标系给隐藏起来，然后再去渲染，真实着色，颜色还是“钢”。————知道了尺寸，其实很简单的。
