4G无线智能通信管理机

、工业生产中，高额的制造成本是工厂面临的重要难题，如何降低成本，保证产品性能，嚼秒躞句达到高性价比的制造过程？工业级通讯管理机的到来，改变了这种现状。 通讯管理机来源于炼蓄晦擀电力自动化，具有多个下行通讯接口及一个或者多个上行网络接口，相当于一台可监控的计算机。通讯管理机一般应用于变电所，调度站，通过控制台下行的通讯接口，实现遥信、遥控等信息的采集，并将数据传输回调度中心，实现远程输出调度命令的目的。

工具/原料

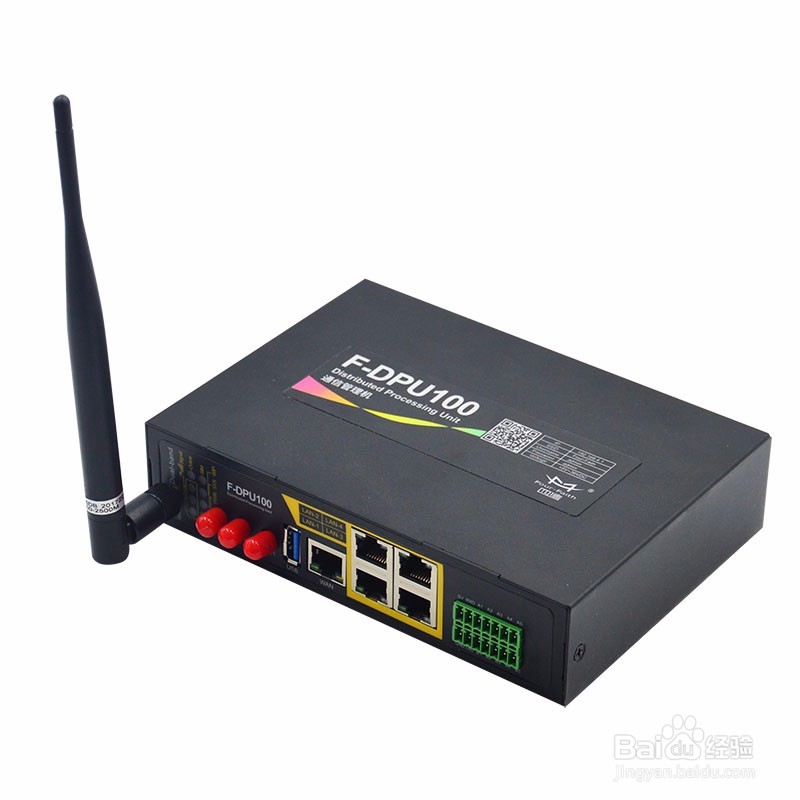

四信智慧电力通信管理机 F-DPU100

工作原理

1、4G无线智能通信管理机用于完成配网自动化系统中的终端和主站之间的信息交互和网络转换，实现远方终端设备与主站系统后台之间实时通信。向上可与主站等各个系统的主机通信，完成数据转发；向下可与远方终端设备进行通信，完成终端设备数据的采集。

技术参数

1、WAN接口：1个10/100/1000M以太网口（RJ45插座），自适应MDI/怡觎现喾MDIX，内置1.5KV电磁隔离保护LAN接口：4个10/100/1000M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护串口：1个RS232串口，5个RS485串口（一个和RS232接口共用），内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验、SPACE(可选)及MARK校验(可选) 串口速率：2400~115200bits/s指示灯：具有"PWR", "SYS", "WIFI", "SIM", "Online","Signal Strength"等指示灯I/O接口：6脚3.5毫米接线端子； 2个输入、1个输出、1个继电器 输入高电平： 5 to 30 VDC 输入低电平： 0 to 3 VDC DO负载电流：< 50mA @ 30VDC 继电器负载：1A 250VAC/30VDC天线接口：蜂窝：2个标准SMA阴头天线接口，特性阻抗50欧 WIFI：2个标准SMA阳头天线接口，特性阻抗50欧SIM/UIM卡接口：标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护电源接口：2芯端子电源插座，内置电源反相保护USB接口：标准USB3.0接口，支持各种USB存储TF卡接口：标准弹式TF卡接口，支持各种TF卡Reset复位按钮：通过此按钮，可将通信管理机的参数配置恢复为出厂值标准电源：DC 12V/1.5A供电范围：DC 12~36V通信电流：<600mA（12V）CPU：工业级32位通信处理器FLASH：64MB SPIflashDDR3：512MBTF：8GB/32GB，选配外壳：金属外壳，保护等级IP30外形尺寸：172x122x38mm重量：700g工作温度：-35~+75ºC（-31~+167℉）储存温度：-40~+85ºC（-40~+185℉）相对湿度：95%（无凝结）

功能特点

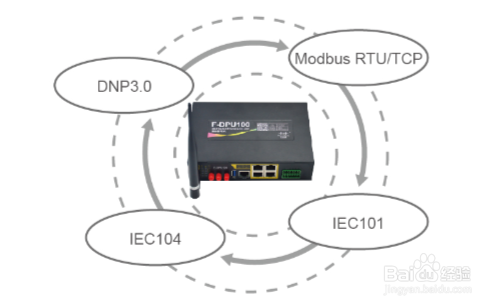

1、完备的数据采集与多协议转发功：可灵活读取多种电力设备数据，集成度高，数据多路有效汇聚；配置对接多种上位应用平台，方便其它系统集成。

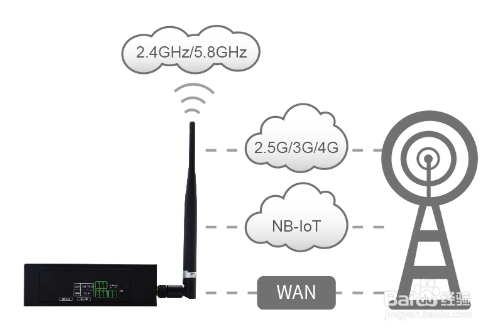

2、提供无线+有线传输通道，保证终端永远在线：支持2.5G/3G/4G/NB-IoT蜂窝网络和有线WAN，双链路智能切换备份；支持2.4GHz、5.8GHz双频Wi-Fi，为WIFI覆盖与运营提供有力支撑。

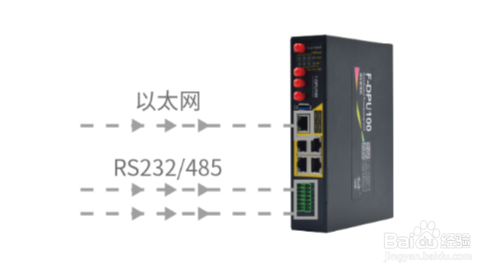

3、多种通讯接口，灵活转发数：提供千兆以太网、I/O口、RS232/RS485等多种高速可靠的通讯接口，满足各种方式的数据采集。

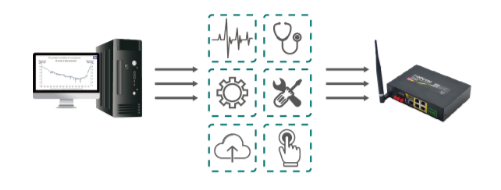

4、设备远程配置、升级与维护，极大提升管理效率：配套的远程管控平台，将大量分散各区域的设备进行集中监测、配置、升级、诊断、维护、管控。极大降低运营方、集成商、设备提供商等各方的维护成本，提高管理效率。

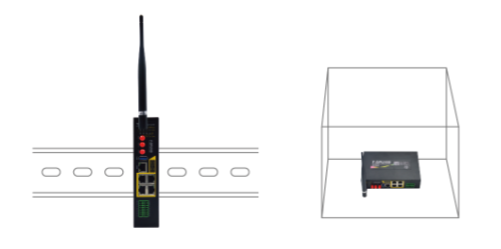

5、导轨或卧式安装更加灵活：全金属机箱，高效能工业设计；导轨式、卧式兼容设计，安装维护简单方便。

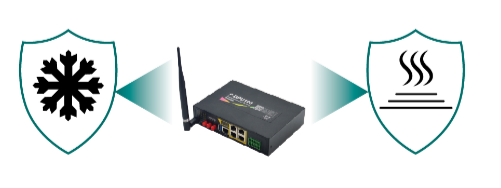

6、高质量、高可靠性的硬件，确保设备稳定工作采用高性能工业级无线模块，支持-35℃~+75℃极宽温设计，轻松适应高温严寒工作环境，为无人值守系统提供可靠组网与稳定通信。
