多功能串口CANCOM-广成CAN总线转换模块使用说明

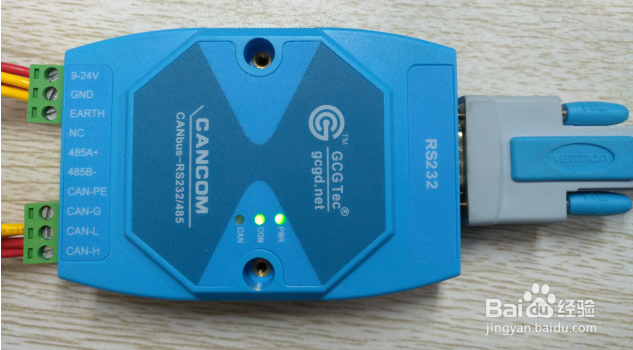

1、设备连接首先请按照设备上的说明连接好电源线、CAN 总线、USB 转 232 转换器。EARTH 管脚为接地线，CAN_G 为信号地，这两个脚可不用连接。CAN_L 为 CAN 低，CAN_H 为 CAN 高，请不要接反。接好线的设备如下图所示。

2、上电之后设备 3 个灯的状态应该为 PWR 常亮，COM 闪烁，CAN 不亮。CAN 灯只有在有 CAN 数据收发或配置时才会亮起。

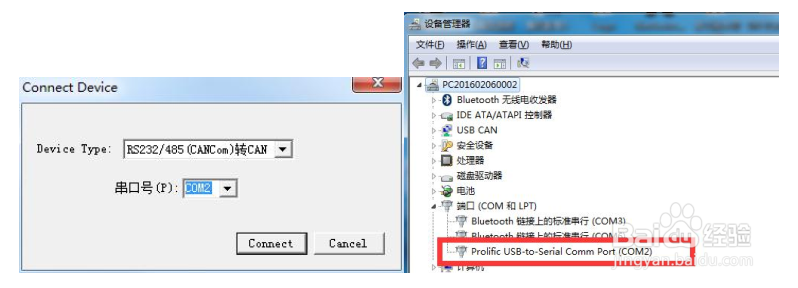

3、配置说明对设备上电后，在进行配置之前，需要使用随货附带的顶针（一个 SIM 卡顶针），插进设蚩狠希搁备 RS232 接口旁边的圆孔中，圆孔里面有一个复位按钮，点一下之后灯的状态应为PW伊怕锱鳏R 常亮，COM 和 CAN 交替闪烁。此时进入光盘自带的 CANCOM-Config 软件，选择 USB 转 23２对应的串口号.

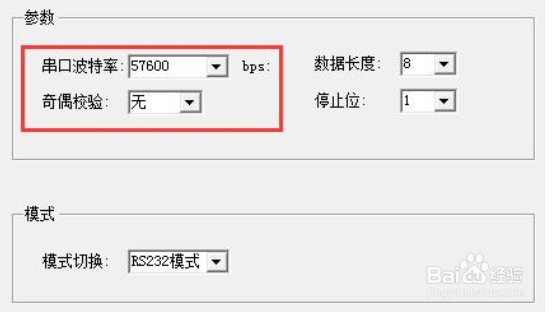

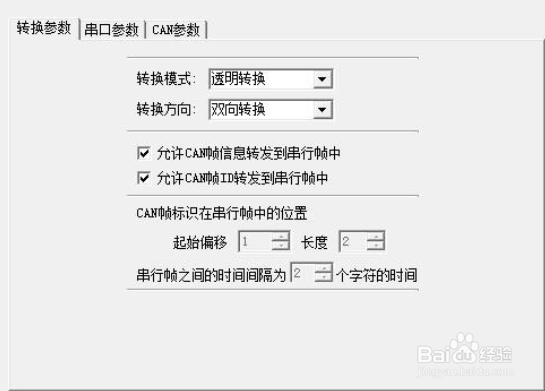

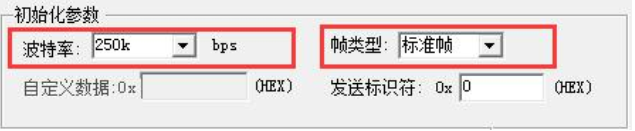

4、点击 Connect钱砀渝测（连接）之后会出现“读取参数成功！ ”字样，然后进入配置界面。需要配置的参数主要有串口波特率和 CAN 总线波特率，配置前需要确认好这两个信息。转转模式我们以透明转换举例，具体的说明详见“GCAN-207 CANCOM 用户手册”。配置好参数后点击写配置，完成配置工作。

5、收发测试打开光盘中“串口助手软件”文件夹中的 XCOM V2.0，如不能正常打开请安装 XCOM 软件旁边的 dotNet 安装包。

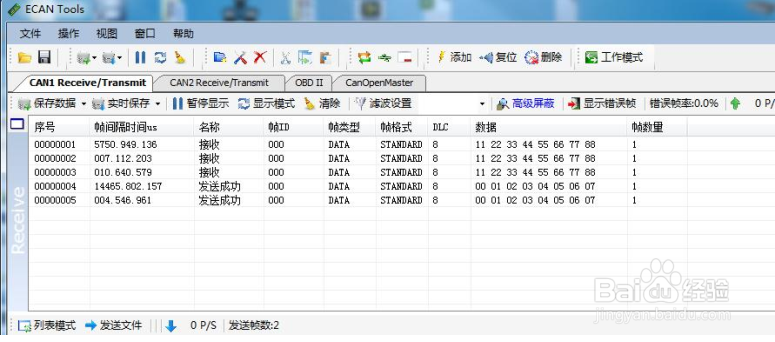

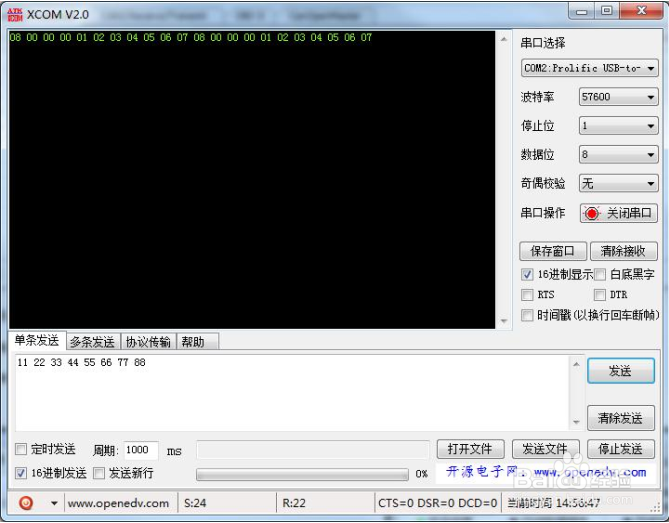

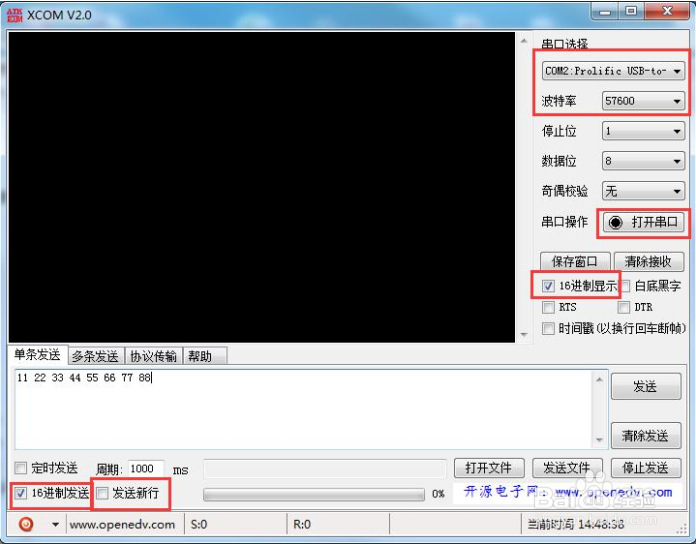

6、使用该软件时请注意：用户需要选择正确的 COM 口及串口波特率、奇偶校验等信息，接收时请选择 1瀵鸦铙邮6 进制显示，发送时请选择 16 进制发送，不要发送新行。打开串口后，点击发送，CAN 总线一端（在这里使用 USBCAN 分析仪进行模拟，CAN 波特率需要一致）就会接收到这组数据。同样，CAN 总线一端发送的数据也可以在 XCOM 中显示出来。
