ＣＡＤ档案如何整理

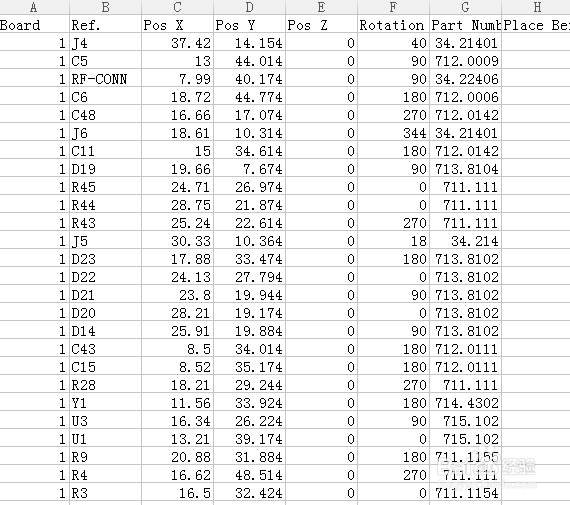

1、首先从贴片机内拷贝出坐标档

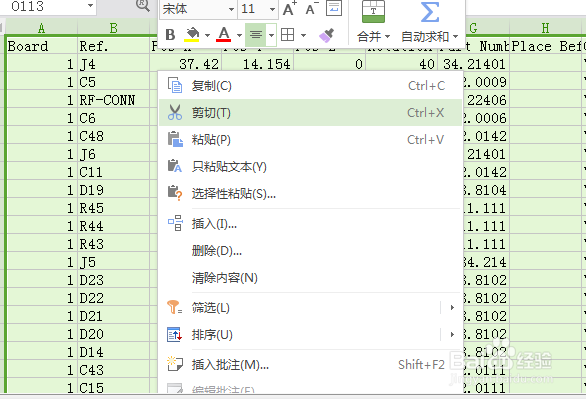

2、打开文件,可以看到很多条目内容,我们只需要其中一块板的资料，所以剪切下其中第一块板的数据

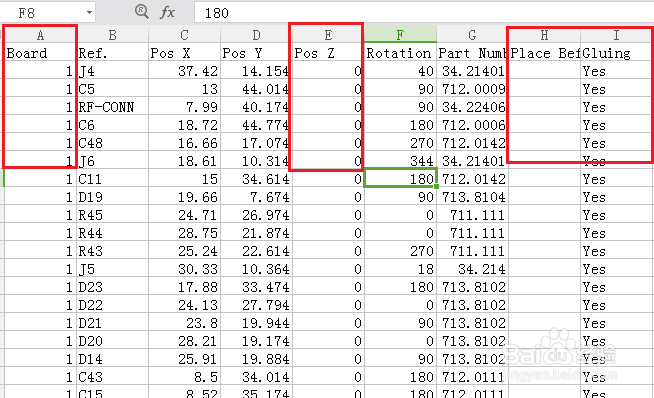

3、将剪切好的数据复制到新的页面，删除掉画红框的多余的条目资料

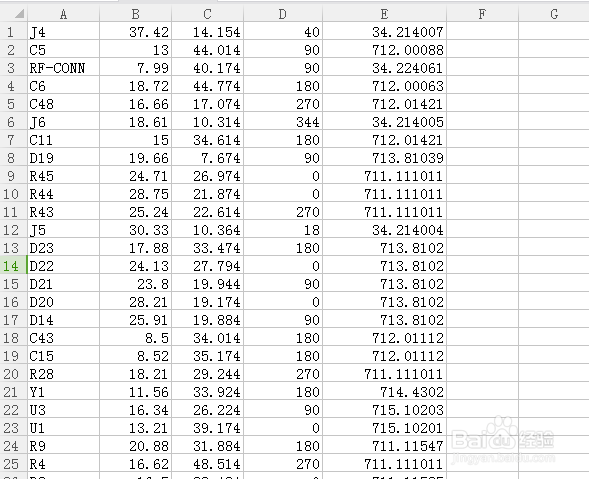

4、整理的资料要按固定顺序排列，如下图

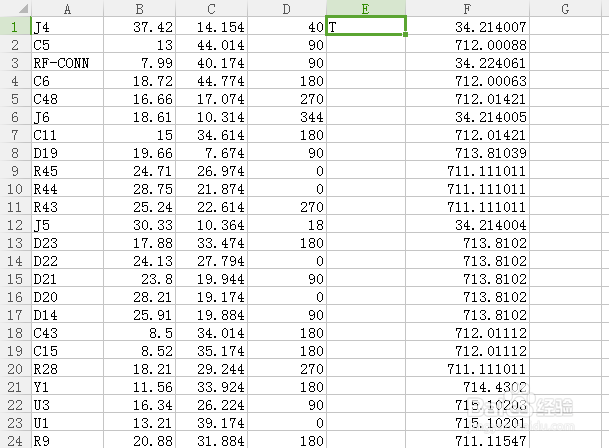

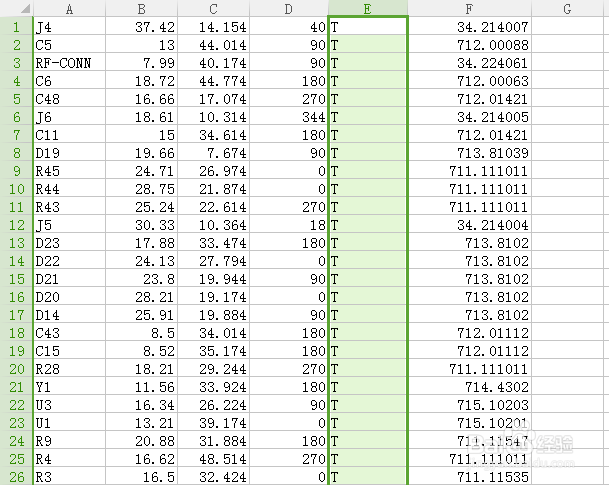

5、其中我们还要插入一栏代表正反面的Ｔ或者Ｂ，插入溴腻男替位置是在料号的前面，插入后第一栏输入Ｔ，在右下角鼠标双击会直接复制到整列。

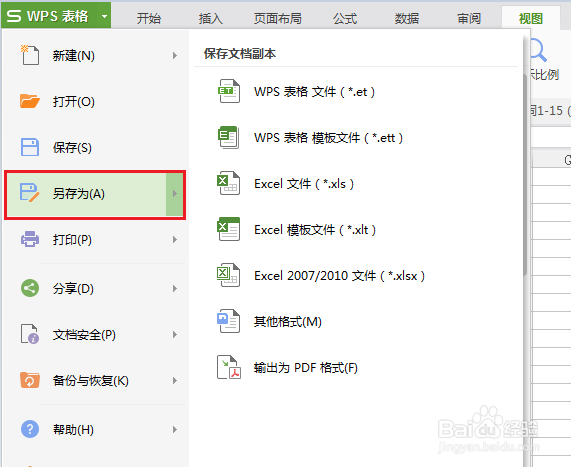

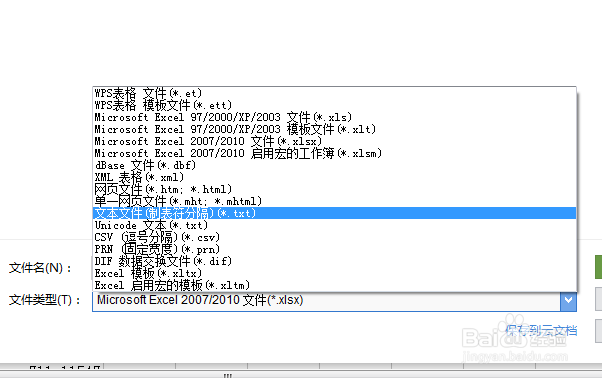

6、点击另存为,选择文本文件,输入名称后，保存

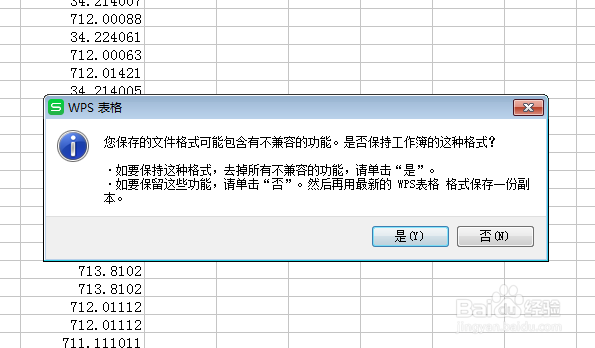

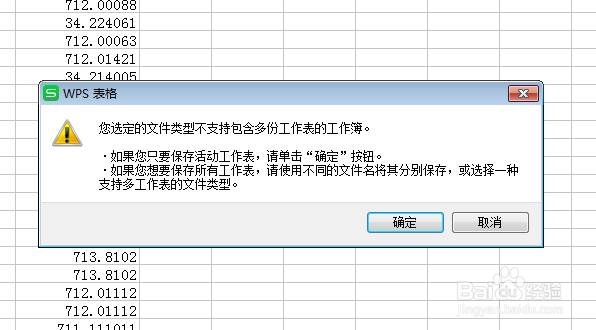

7、弹出的提式选择确定，两次后保存ＯＫ

8、点击保存的文本文件，按Ｆ２，将后缀名改为.AOI之后，就变成机台可用的ＣＡＤ档案了。
