cad中虚线显示不出来怎么办？

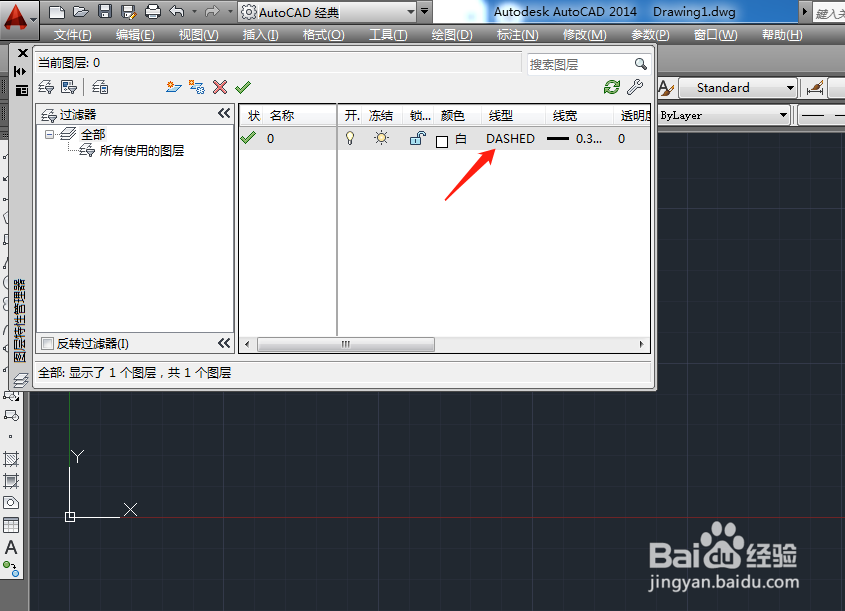

1、首先，在图层中新建DASHED（虚线），然后作两条虚线，长度分别是100和10。

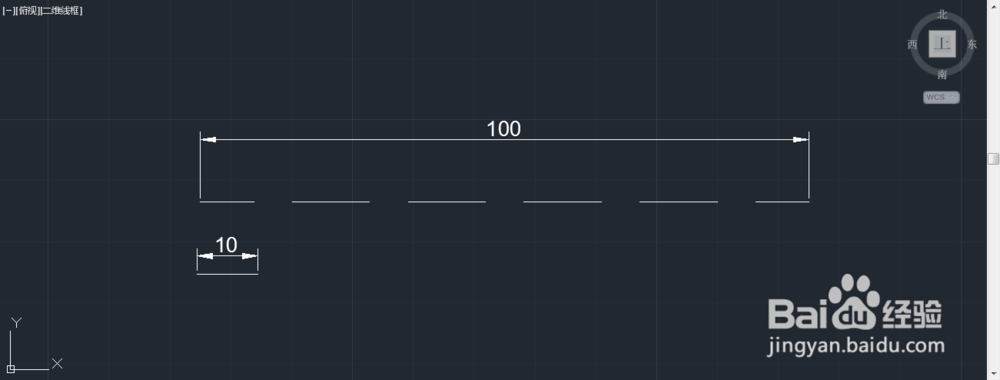

2、可以看到：长度为100的虚线，显示的就是虚线；但是，长度为10的虚线，显示的却不是虚线（是条实线）。是否是因为没有放大的缘故呢？我们尝试放大图形，但长度为10的虚线仍旧显示不出来。

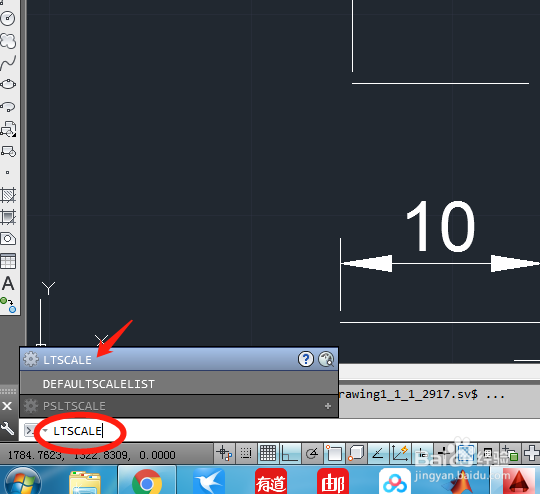

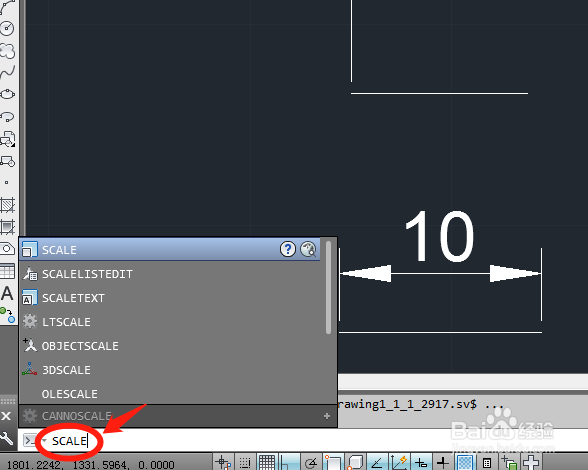

3、在命令栏，输入比例尺的英文——scale，软件会提示出待选的ltscale命令，也可以直接输入ltscale，然后回车。

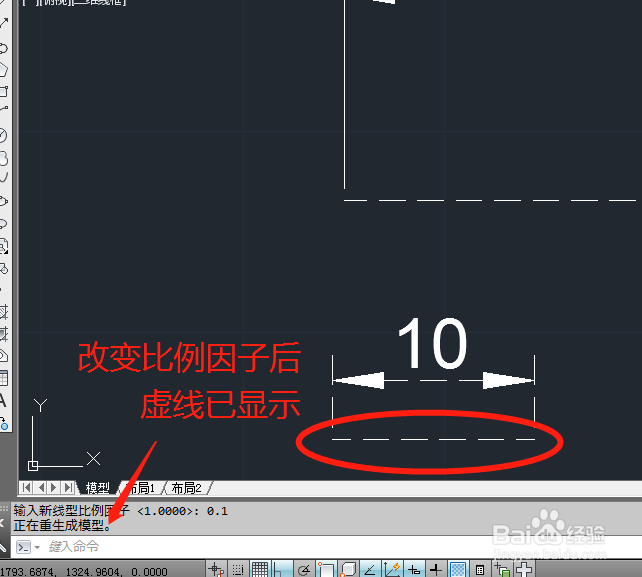

4、可以看到：默认的比例因子（比例尺）是1.0000，我们将其修改为0.1，查看长度为10的虚线有无变化。若无意外，cad中这个长度为10的虚线就可以显示了。
