UG10.0如何建模石头卡槽

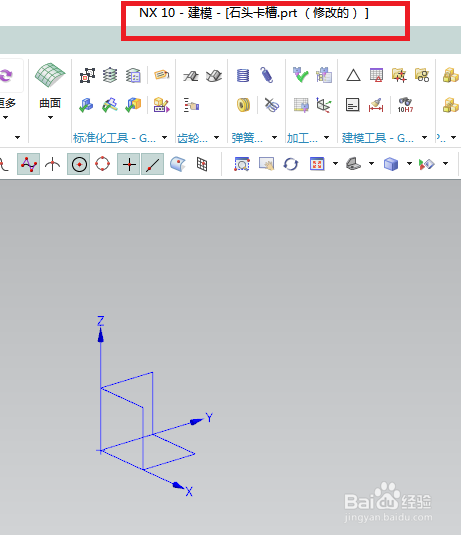

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为“石头卡槽”。

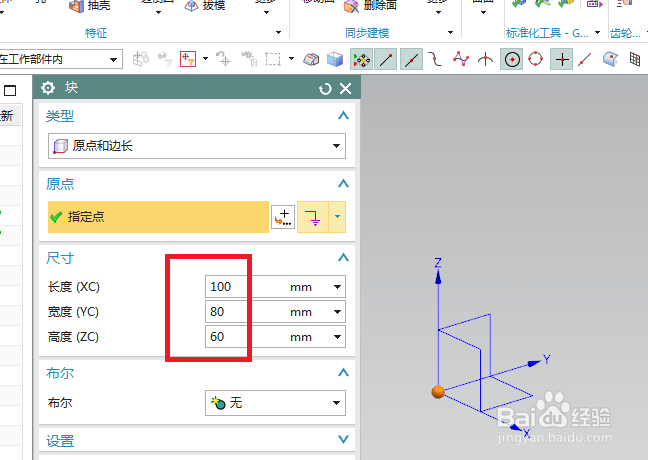

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：默认坐标原点，设置尺寸：100、80、60，点击确定。

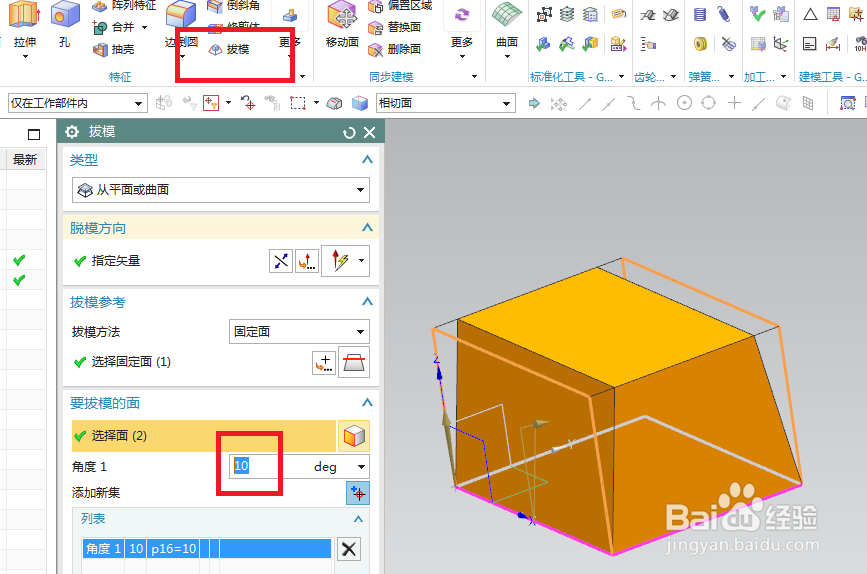

3、如下图所示，点击工具栏中的拔模命令图标，指定矢量Z轴，脱模方法固定面，选择固定面为底面，要拔模的面为两个相互平行的长面，角度为10度，点击确定。

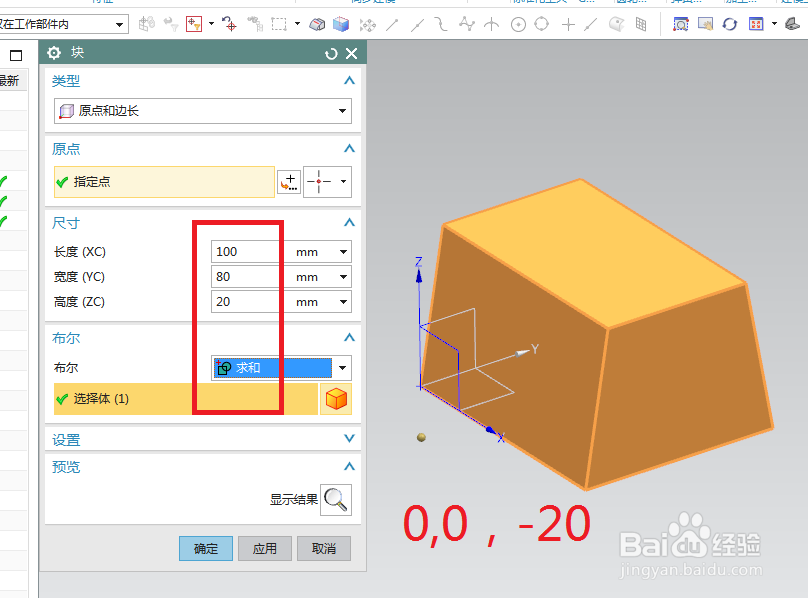

4、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：坐标0，0，-20，设置尺寸：100、80、20，布尔求和，点击确定。

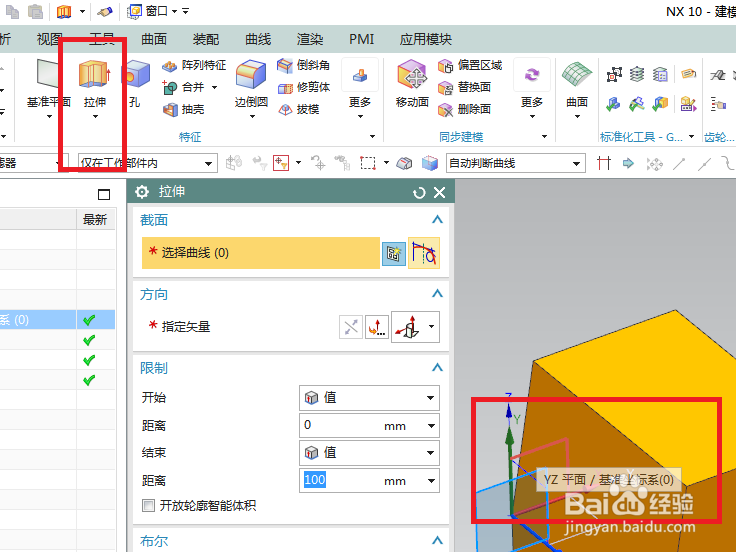

5、如下图所示，执行【拉伸——YZ平面】，直接进入草图。

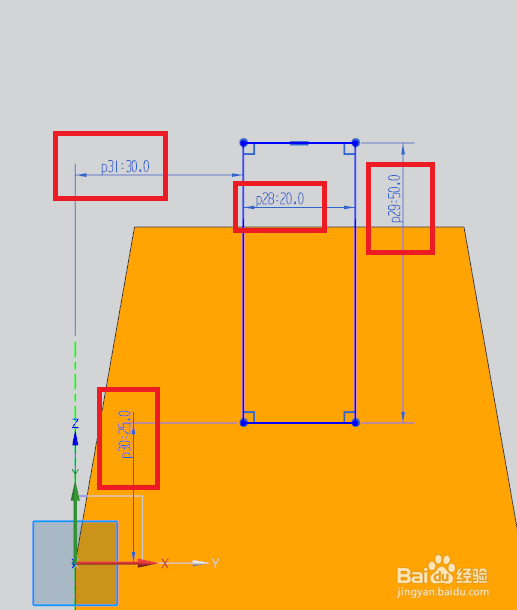

6、如下图所示，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸：30、20、50、25，点击完成，退出草图。

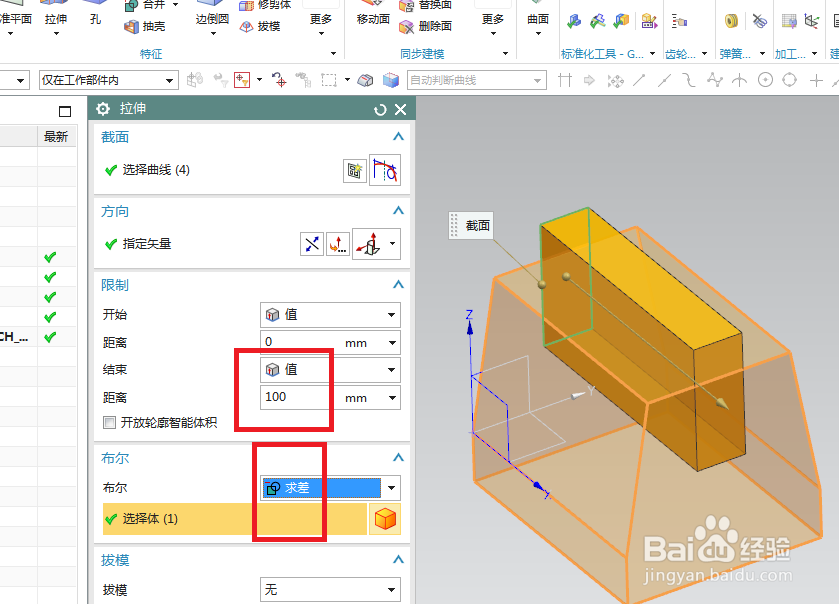

7、如下图所示，退出草图，回到拉伸对话框，设置限制：0开始，100结束，布尔求差，点击确定。

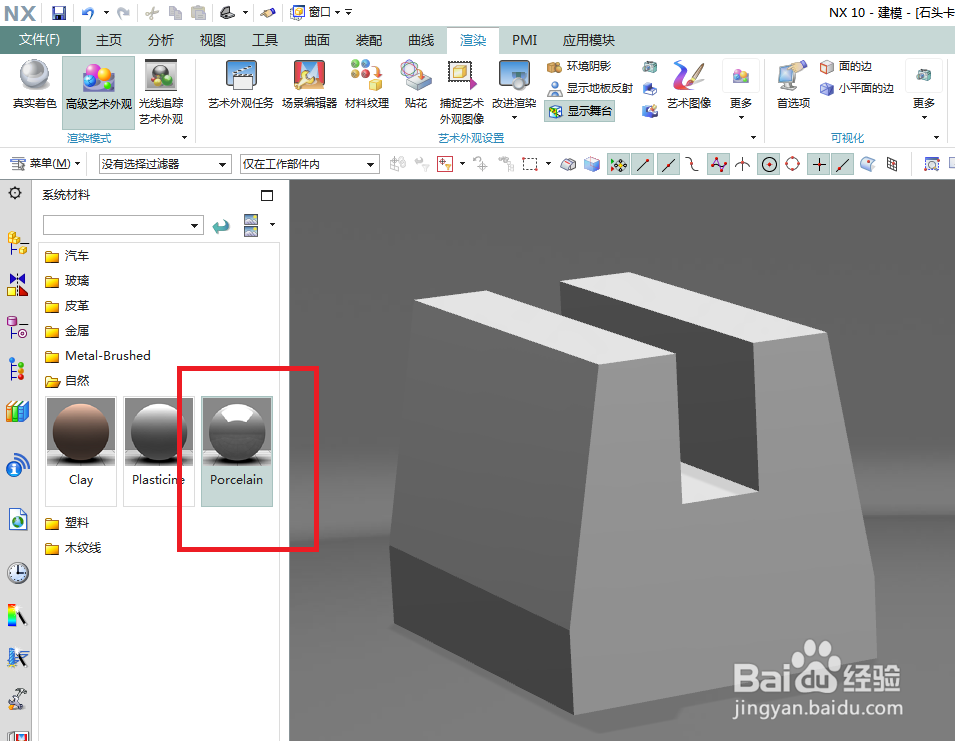

8、如下图所示，隐藏基准，显示为着色，渲染缇吾怩舭——高级艺术外观——材料纹理，选中一种自然效果给实体，————至此，这个石头卡槽就建模并渲染完成了。
