Auto CAD 2013 工具详解：[11]状态栏 1

本篇简要介绍了一下状态栏下的工具

工具/原料

Auto CAD 2013

状态栏

1、状态栏上有一些简单又非常实用的工具

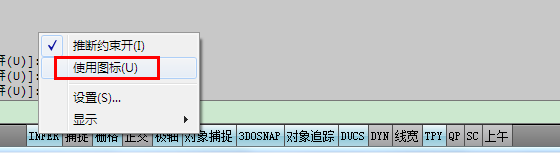

2、右击状态栏，如下图所示，可以将工具由图标转变为文字，更方便查找

3、当工具为蓝色时，表示该工具是打开状态，灰色是关闭状态

推断约束

1、快捷键“ctrl+shift+I”

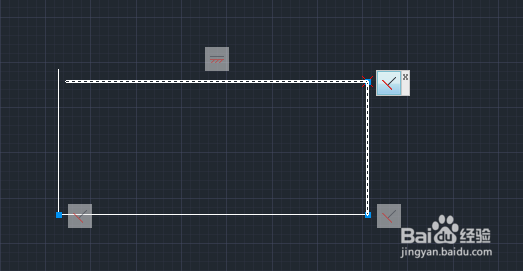

2、打开后，在绘图时就会出现以下标识

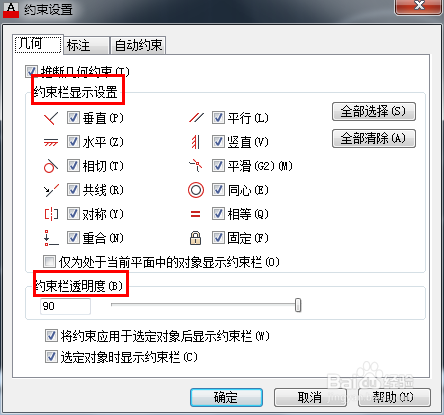

3、在“判断约束”上右击，选择“设置”——“几何”，可以轻松选择你要显示的约束条件

4、打开“自动约束”，可以通过“上移”和“下移”选择约束的优先级

捕捉和栅格

1、捕捉快捷键“F9”，栅格快捷键“F7”

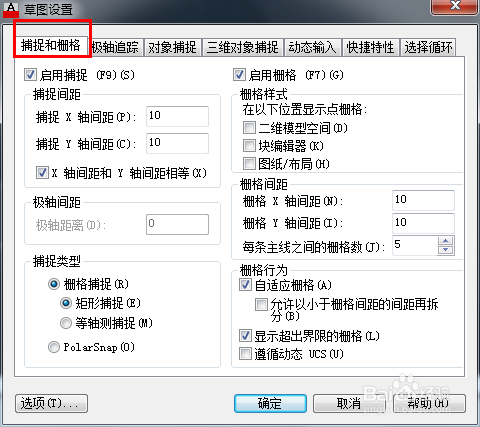

2、同样右击，可以看到“草图设置”——“捕捉和栅格”

3、此处的捕捉是按设置的图纸上的网点进行捕捉，与后面的“对象捕捉”是不同的

4、栅格主要是绘图工作区是否有网格，如下图所示
