如何用AutoCA肛舀辨乔D画三通管的方法，主要通过运用box、陈列、并集、圆角、抽壳等命令完成，希望能给朋友们带来帮助

制作过程效果图：操作1、box:——中心点——L——60、120、60

操作2、array：阵列

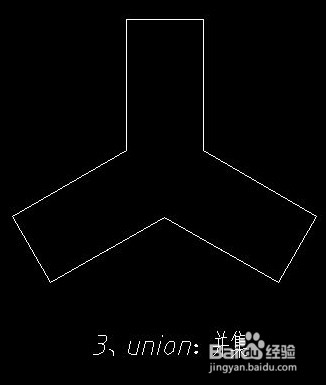

操作3、union：并集

操作4、fillet：圆角，R30

操作5、fillet：圆角，R30

操作6、抽壳：用点击“自由动态观察”转动，删除 3 个面，偏移距离: 5

操作7、用程序画一个实体螺纹

操作8、实体螺纹外做一圆柱体，然后差集。成内螺纹

操作9、移到位，阵列三个

操作10、差集
