CAD怎样创建块

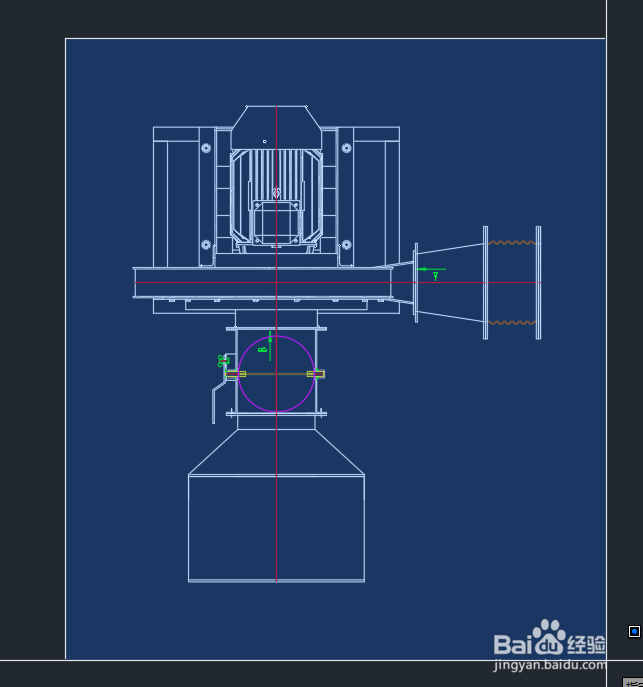

1、我们这里以一个风机的俯视图为例，首先框选要组成块的部分，我们这里框选整个风机。

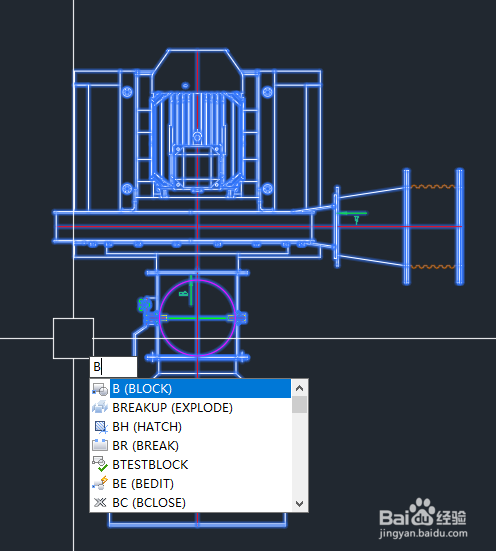

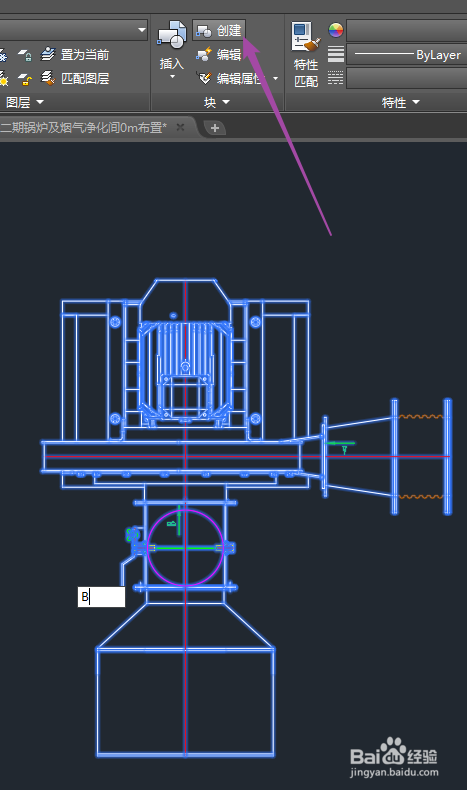

2、CAD中的动作指令一般都有按钮图标和命令两种方式，命令的快捷键是“Block”，也接受只按“B”，图标的位置如图所示块相关命令的位置。

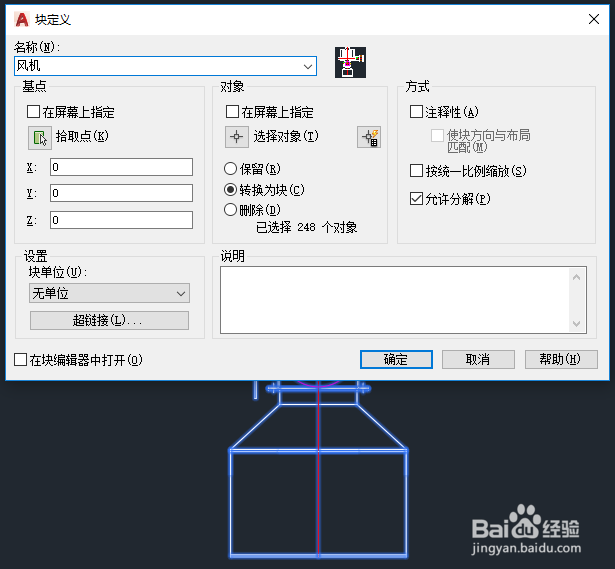

3、点击创建命令之后会跳出一个块定义的界面，对块的属性做一些定义，这里“名称”栏目是必须填的，块的命名最好按照一定的规则，比如这里我们起名叫“风机”。

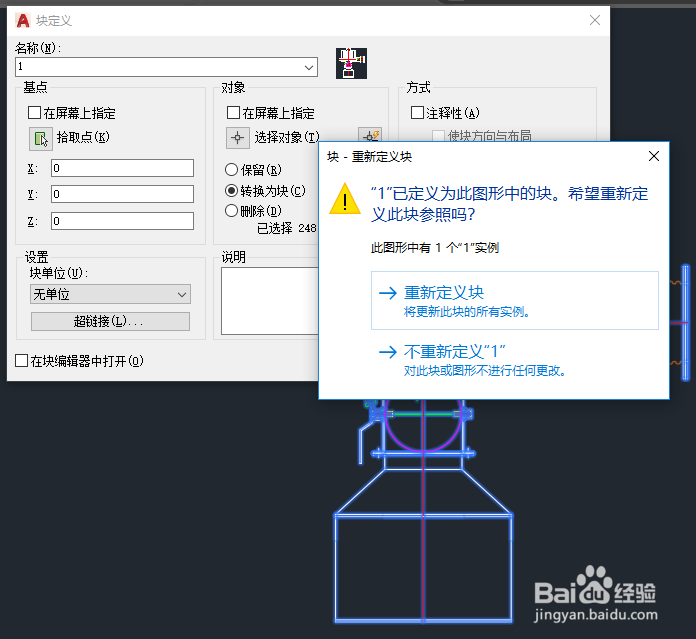

4、这里作一个提示，如果命名不规范或者用了之前使用过的命名，会有一个重新定义块的警告，一个块名字对应一个图形，有唯一性。所以大家起名字的时候一定要注意，不能随意起名字。

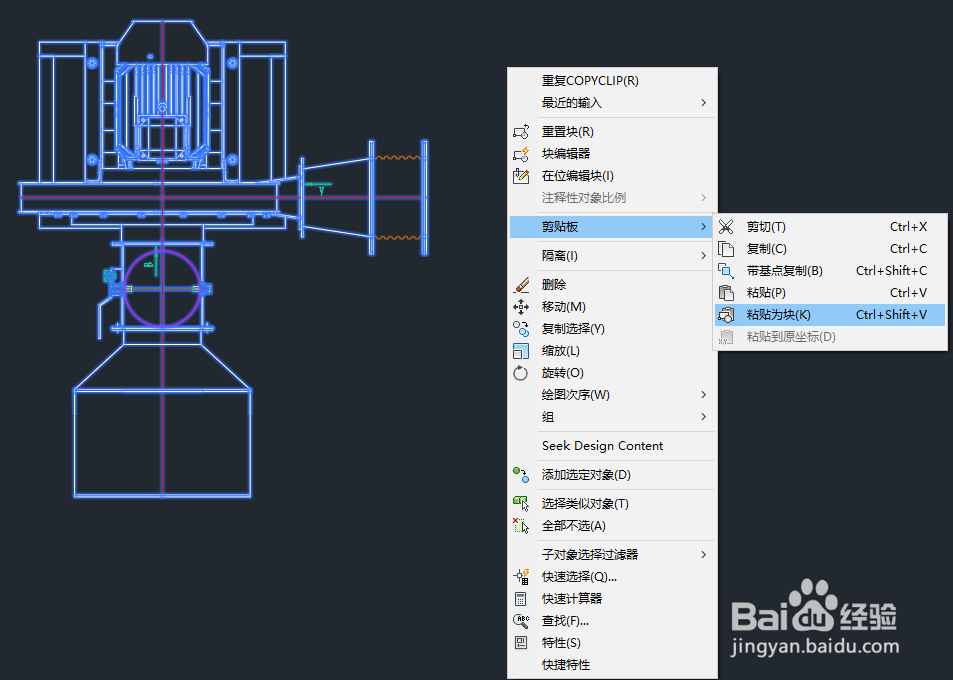

5、这里再介绍一个快速创秃赈沙嚣建块的方法，在选中要创建的内容之后->复制->右键在剪贴板中选择粘贴为块（快捷键Ctrl+Shift+V）。这样会直接瑗泫蹒蛸粘贴一个已经成块的部件，并且不需要命名，系统会自动命名这个块。

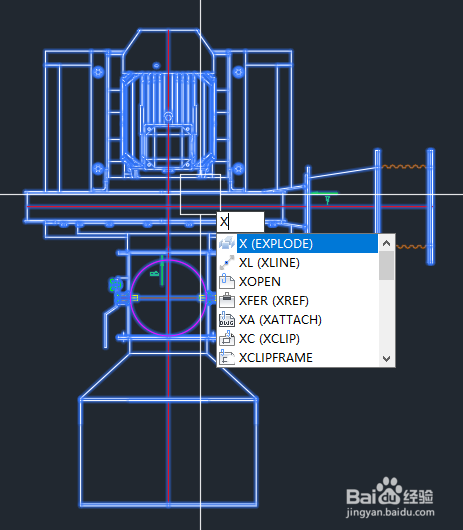

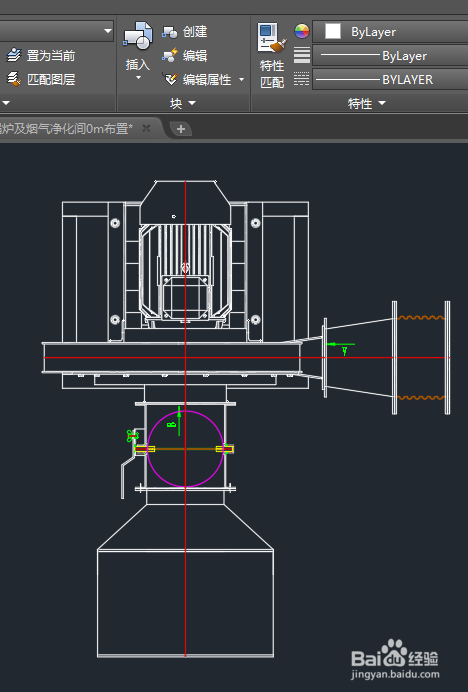

6、最后介绍一下创建块的反向操作，爆破块，就是把块分解为创建块之前的样子。这里的命令也很简单，只要打X，然后空格就完成了爆破块的操作。
