网工入门——如何用三层交换机实现不同vlan互访

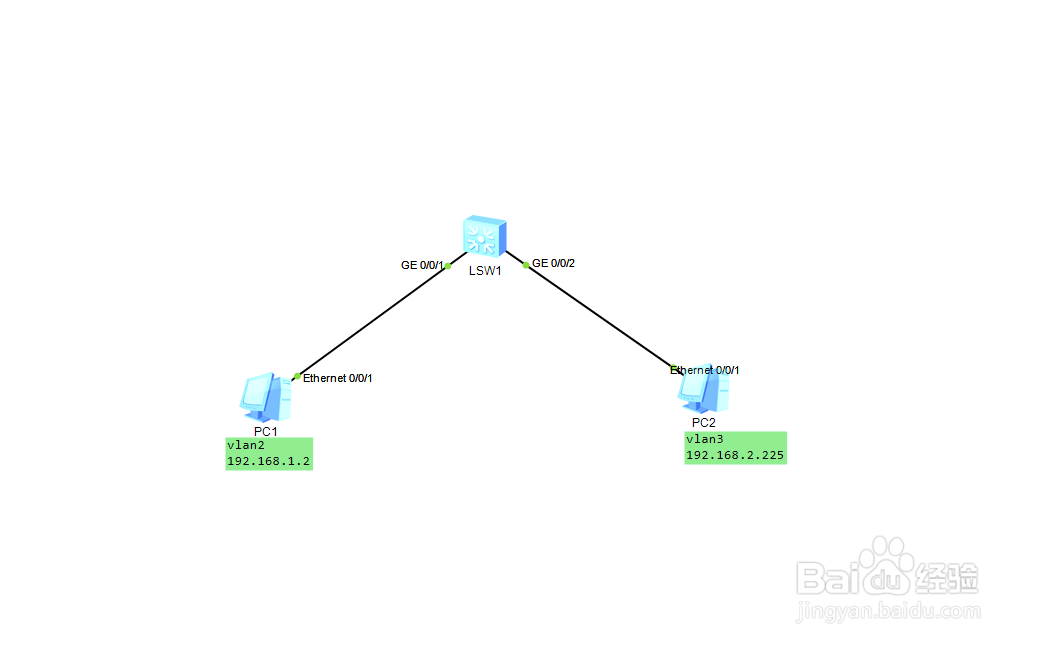

1、一台三层交换机下有两台终端，分别配置的ip为192.168.1.2和192.168.2.225，两台终端分属于vlan2和vlan3，建立拓扑，准备配置交换机；

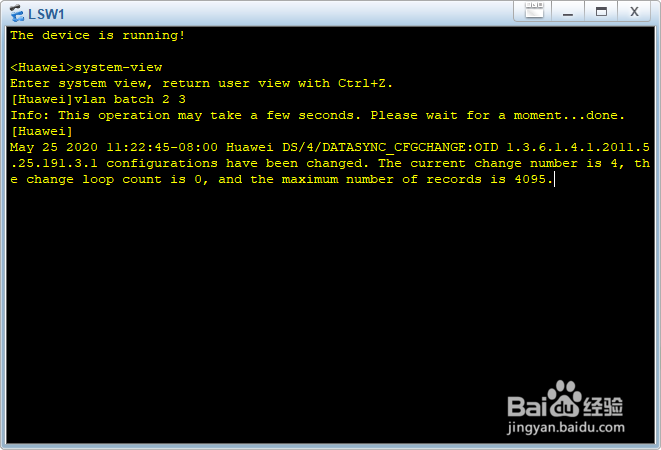

2、首先进入交换机系统视图，执行vlan batch 2 3命令创建vlan2和vlan3；

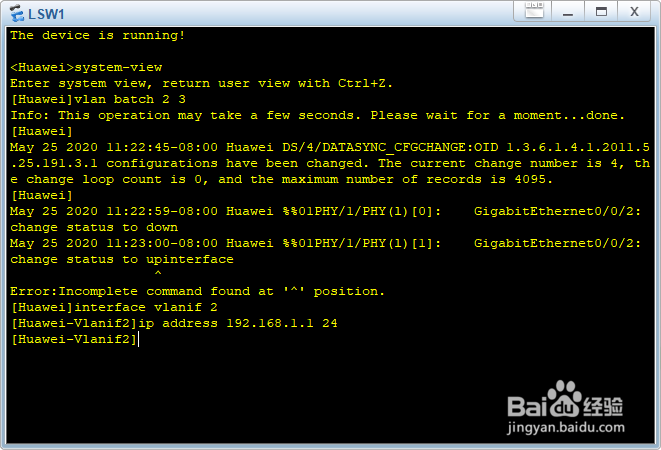

3、执行interface vlanif 2 命令，进入虚拟vlan接口，

执行ip address 192.168.1.1 24命令，设置该接口IP地址为192.168.1.1，子网掩码为255.255.255.0；

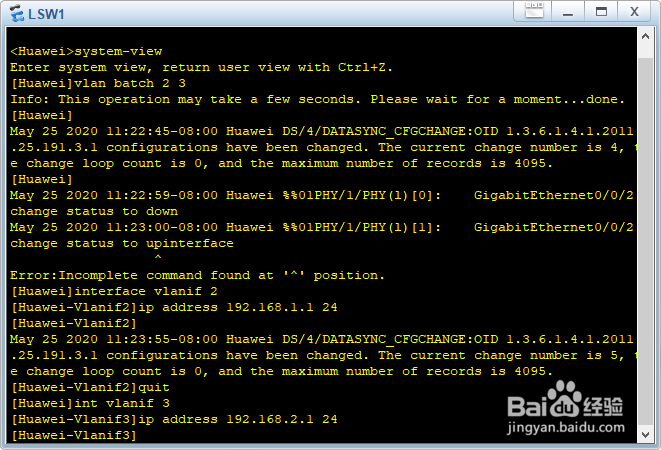

4、执行quit命令，退出vlan2接口配置，

按照上述步骤，配置vlan3接口，IP地址为192.168.2.1，子网掩码为255.255.255.0；

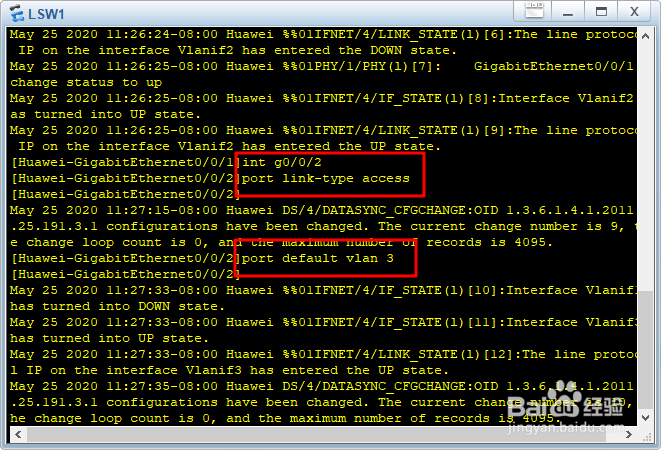

5、执行interface g0/0/1命令，进入接口1，

执行port link-type access命令，设置端口模式为access，

执行port default vlan 2命令，将接口1加入vlan2，

同理将接口2加入vlan3；

6、配置终端设备的IP地址，

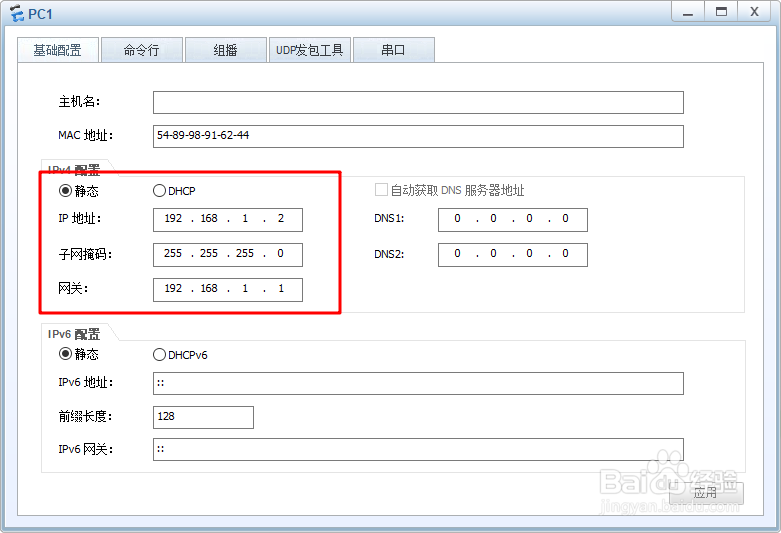

pc1：ip 192.168.1.2，子网掩码 255.255.255.0，网关 192.168.1.1，

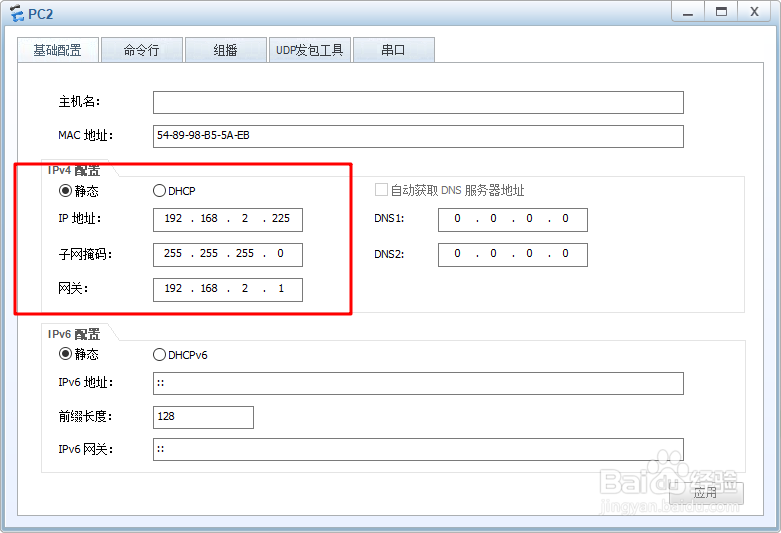

pc2：ip 192.168.2.225，子网掩码 255.255.255.0，网关 192.168.2.1；

7、点击应用后让pc2与pc1互ping，可以看到，现在两台pc可以ping通，证明不同vlan间的终端已经建立访问关系。
