PROE使用包络法创建异形弹簧

1、1.点击【拉伸】，类型为曲面，在FRONT平面绘制如下的草绘。绘制完成后，点击勾号退出，拉伸长度为100.

2、2.创建基准轴。

3、3.创建基准面。

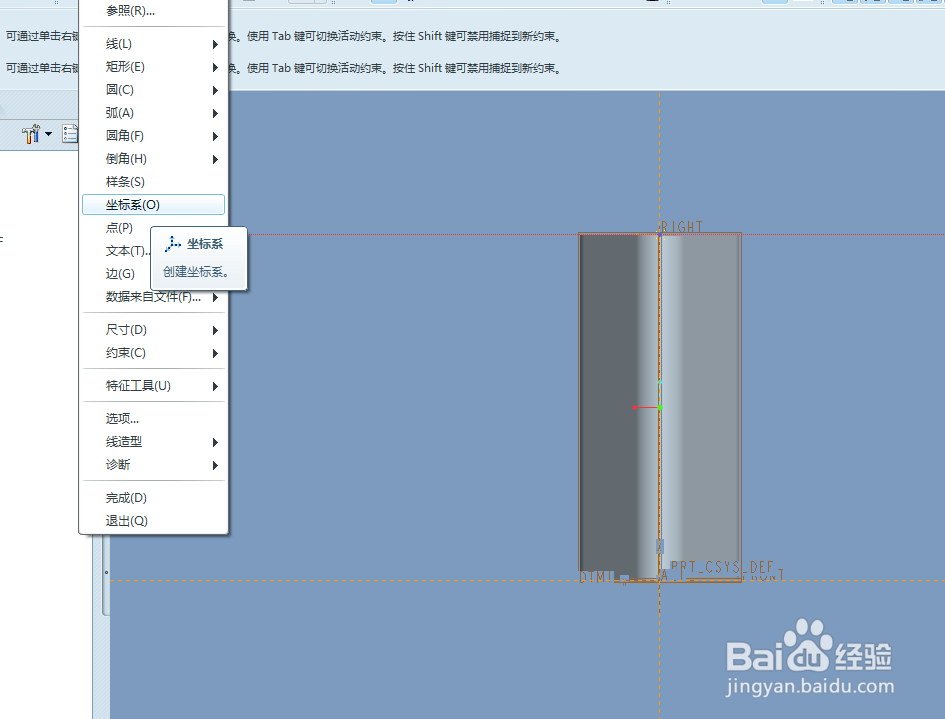

4、4.在基准面DTM1绘制如下的草绘，并添加一个基准坐标。

5、5.点击【编乩态祗嚆辑】–【包络】，选择上一步的草绘作为要包络的曲线，其总长度，在包络后保持不变；，选择拉伸曲面为目的面组。

6、点击勾号并隐藏拉伸特征。

7、6.点击【扫描】–【伸出项】，选择包络特征为扫描轨迹。

8、绘制如下的草绘作为截面。

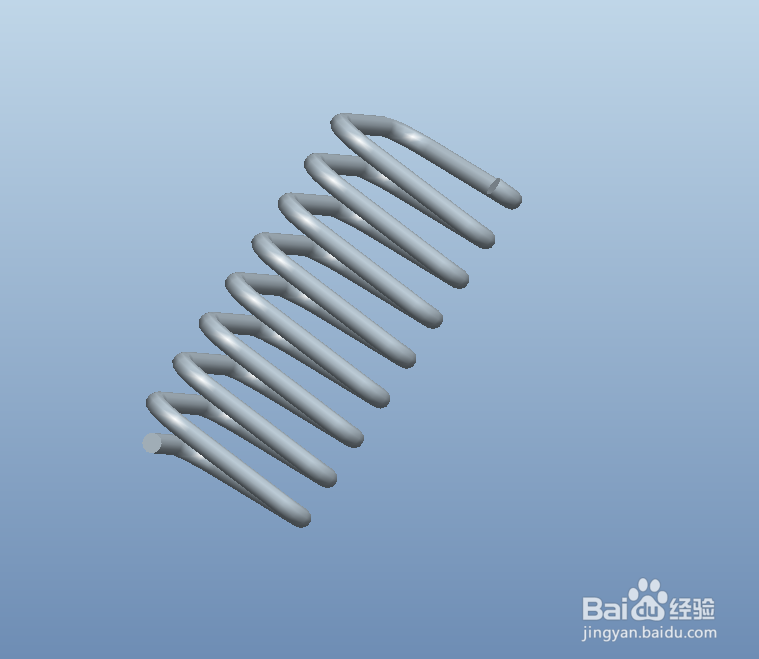

9、6.完成。
